EEM211 Sayısal Mantık Tasarımı: BİL275 Sayısal Mantık Tasarımı Final Sınavı (Başkent Üniversitesi Bilgisayar Mühendisliği, Ocak 2004)

EEM211 – Sayısal Mantık Tasarımı · 28.01.2004 · 16.10.2026

Bu yazı, EEM211 Sayısal Mantık Tasarımı dersinin örnek sorular klasöründe bulunan bir final sınavıdır: Başkent Üniversitesi Bilgisayar Mühendisliği Bölümü BİL275 Sayısal Mantık Tasarımı dersinin final sınavı (PDF'in oluşturulma tarihi 28 Ocak 2004; sınav süresi 150 dakika). Aynı üniversitenin bilgisayar mühendisliği bölümünde verilen bu ders, içerik olarak EEM211'in karşılığı. Belgede yalnızca sorular var, cevaplar yok. Sorular aşağıda metin olarak, şekiller görsel olarak verildi; orijinal PDF yazının sonunda indirilebilir.

Bu içerik üçüncü taraf bir kaynağa aittir; arşiv ve nostalji amacıyla kaynak belirtilerek paylaşılmıştır. Hak sahibinin talebi hâlinde kaldırılır.

Puan dağılımı

Soru123 (lab)45Toplam
Puan2530102520100

Soru 1 (25 puan)

Bir girişi ve bir çıkışı olan sıralı bir devre, giriş dizisinde 1101 veya 1001 olduğunda çıkışı 1 yapmaktadır. Bu sıralı devreyi D flip-floplarıyla tasarlayınız. 001101101100101101001101 dizisi için çıkış dizisini gösteriniz.

Soru 2 (30 puan)

a) 3 bitlik girişler için aşağıdaki işlemi gerçekleştiren devreyi minimum sayıda 2x4 kod çözücü (decoder) ve minimum sayıda 4'e 2 kodlayıcı (encoder) kullanarak tasarlayınız (kapı kullanmayınız). [10]

İşlem: çıkış = mod((giriş · 3), 8)

Örneğin 6 (110) girişi için çıkış = mod(6 · 3, 8) = mod(18, 8) = 2 (010) olmalıdır.

b) a'da verilen işlemi minimum sayıda 2x1 MUX kullanarak tasarlayınız (kapı kullanmayınız). [10]

c) Aşağıdaki kara kutuyu F(A, B, C, D) = Σ(0, 7, 8, 9, 10, 11, 12, 14, 15) fonksiyonunu gerçekleştirecek şekilde tasarlayınız. [10]

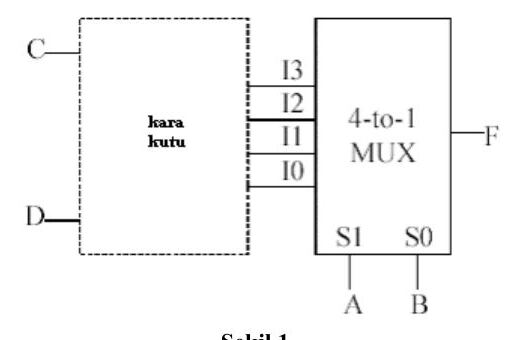

Şekil 1: C ve D girişli kara kutunun I3–I0 çıkışları, seçme girişleri A ve B olan 4'e 1 MUX'a bağlı; MUX çıkışı F
Şekil 1: Kara kutu ve 4'e 1 MUX

Soru 3 (10 puan, laboratuvar final sorusu)

Girişi 1 olduğunda 0, 4, 5, 7, 6, 2, 3, 1, 0, 4, … şeklinde; girişi 0 olduğunda 0, 1, 3, 2, 6, 7, 5, 4, 0, 1, … şeklinde sayan devreyi T flip-floplarıyla tasarlayınız. Durum diyagramını çiziniz. Devrenin işlevini belirtiniz.

Soru 4 (25 puan)

0, 1, 3, 6, 7, 4, 0, 1, 3, … şeklinde sayan bir sayıcı için:

a) Durum tablosunu ve durum diyagramını çiziniz. [5]

b) Sayıcıyı J-K flip-floplarıyla tasarlayınız. Kullanılmayan durumların analizini yapınız (devre çizimi yapmayınız). [10]

c) b'de tasarladığınız devreye minimum sayıda adres girişi olan bir ROM ekleyerek 7, 0, 3, 4, 6, 7, 7, 0, 3, 4, 6, 7, 7, 0, 3, … sırasında sayan bir sayıcı tasarlayınız. [10]

Soru 5 (20 puan)

a) Aşağıdaki devreyi (Şekil 2) analiz ediniz. Durum tablosunu ve durum diyagramını çiziniz. [12] (Bu soruda kısmi puanlama yapılmayacaktır.)

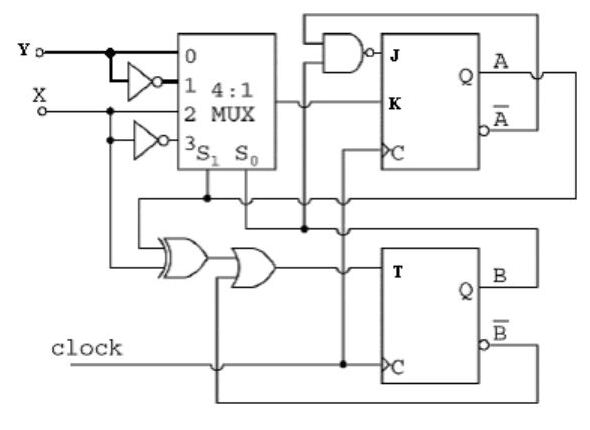

Şekil 2: X ve Y girişli 4'e 1 MUX, JK flip-flop A, T flip-flop B, XOR ve OR kapıları ile saatli ardışıl devre
Şekil 2: Analiz edilecek devre

b) i) Aşağıdaki devrenin (Şekil 3) 01101110 giriş dizisi için vereceği çıkış dizisini belirtiniz (başlangıçta flip-flopların Reset durumunda olduğunu kabul ediniz). ii) C çıkışı A flip-flopunun girişine bağlanırsa sayma sırası nasıl olur? (Mümkün olabilecek tüm sayma sıralarını bulunuz.) [8] (Bu soruda kısmi puanlama yapılmayacaktır.)

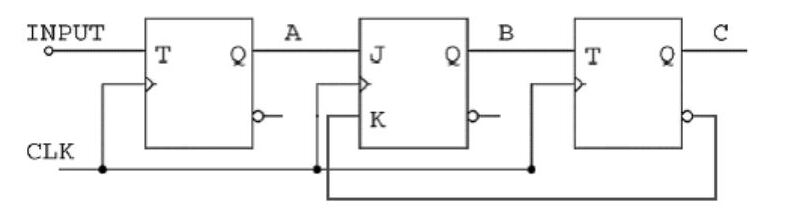

Şekil 3: INPUT girişli T flip-flop (A), JK flip-flop (B) ve T flip-flop (C) zinciri, ortak saat CLK
Şekil 3: T, JK ve T flip-floplu devre

Sınav kâğıdındaki flip-flop uyarma tabloları

Q(t)Q(t+1)JKDTSR
000X000X
011X1110
10X10101
11X010X0

final03.pdf

PDF · 427 KB · 3 · 28.01.2004
