Karno haritasının kurulması

Metin, n değişkenli bir fonksiyon için 2ⁿ hücre gerektiğini anlatır. Her hücre doğruluk tablosundaki bir giriş birleşimine karşılık gelir. İki, üç ve dört değişken için sırasıyla 4, 8 ve 16 hücre bulunur; beş ve altı değişkenli haritalar da gösterilir.

Satır ve sütunlar komşu hücrelerde yalnız bir değişken değişecek biçimde sıralanır. Doğruluk tablosunda çıkışın 1 olduğu birleşimler ilgili hücreye yazılır. Toplam-çarpım ifadesi için bu 1'ler gruplandırılır.

Gruplama kuralları

• Gruplar 1, 2, 4, 8 gibi ikinin kuvveti sayıda hücre içerir.
• Yatay ve düşey komşuluk kullanılır; köşegen komşuluk kullanılmaz.
• Haritanın karşı kenarları da komşudur; kenardan taşan gruplar kurulabilir.
• Bir hücre birden fazla gruba girebilir.
• Büyük gruplar daha az değişken içeren terimler verir.
• Grup içinde değişen değişkenler elenir; sabit kalan değişkenler terime alınır.

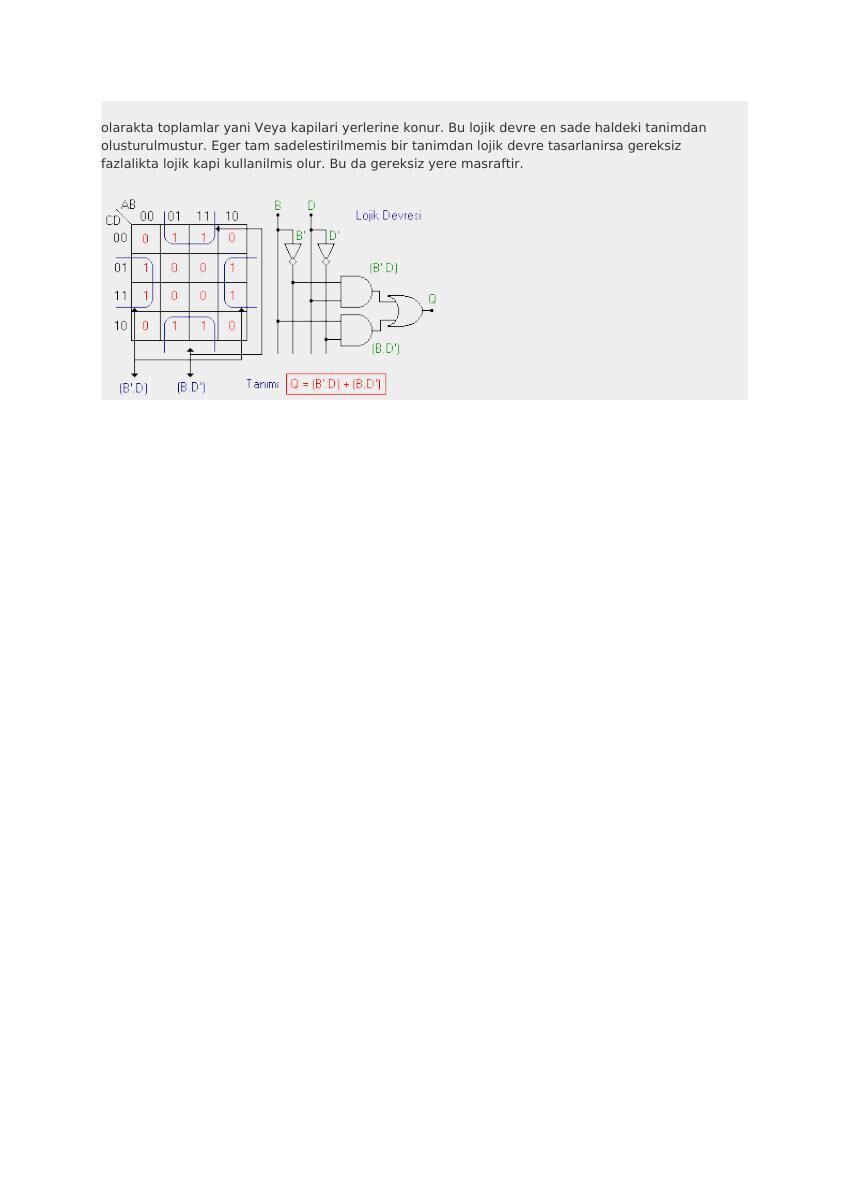

Kaynağın örneğinde sadeleşmiş ifade Q=B′D+BD′ olur. İki çarpım terimi VE kapılarıyla, toplamı VEYA kapısıyla oluşturulur; B ve D'nin tümleyenleri için eviriciler kullanılır. İfade B ile D'nin XOR işlevidir.

Logic families

İngilizce ikinci metin, mantık kapılarının gerçeklenmesinde kullanılan aileleri tarihsel bir çerçevede tanımlar. Temel ayrım, dışarıdan aynı Boolean işlevini gerçekleştiren kapıların iç devre yapısının farklı olabilmesidir.

Metin, bipolar aileler ile MOS tabanlı aileleri, güç tüketimi ve anahtarlama davranışı üzerinden karşılaştırır. CMOS devrede girişin kararlı olduğu durum ile anahtarlama anı ayrılır; kapasitelerin şarj/deşarjı dinamik güç tüketimini belirler. Çalışma frekansının ve yük kapasitesinin artması tüketimi artırır; besleme gerilimi de belirleyicidir.

TTL ve CMOS adlarının altında farklı alt aileler bulunur. Aynı mantık işlevi ya da benzer parça numarası tek başına elektriksel uyumluluk anlamına gelmez; giriş ve çıkış seviyeleri aileye bağlıdır.

Not: Bu metindeki teknoloji ve yaygınlık değerlendirmeleri 2006 döneminin arşiv içeriğidir.
