Bu yazı, EEM 308 Sinyaller ve Sistemler II klasöründe saklanan, Bode diyagramını bir seri RLC devresi örneği üzerinden anlatan iki sayfalık basılı slayt çıktısının taramasını aktarıyor. Türkçe slaytların yazarı belgede yazmıyor; dosya adı ("selda") ve aynı klasördeki diğer belgeler, çıktının dersin hocası Yrd. Doç. Dr. Selda Güney'in slaytlarından olabileceğini düşündürüyor. Devre ve grafikler, Nilsson & Riedel'in Electric Circuits kitabındaki Bode diyagramı örneğinin şekilleriyle aynı. Sayfalarda kalemle yapılmış birkaç işaret var. Taranmış PDF yazının sonunda indirilebilir.

Bu içerik üçüncü taraf bir kaynağa aittir; arşiv ve nostalji amacıyla kaynak belirtilerek paylaşılmıştır. Hak sahibinin talebi hâlinde kaldırılır.

Reel sıfır ve kutuplu transfer fonksiyonunun genlik Bode diyagramı

Devre: v_i kaynağına seri bağlı L = 100 mH, C = 10 mF ve R = 11 Ω; çıkış v_o direnç üzerindeki gerilim.

H(s) = (R/L)s / (s² + (R/L)s + 1/LC)

H(s) = 110s / (s² + 110s + 1000) = 110s / ((s + 10)(s + 100))

H(jω) = 0,11 jω / ([1 + j(ω/10)] [1 + j(ω/100)])

A_dB = 20 log₁₀ |H(jω)| = 20 log₁₀ 0,11 + 20 log₁₀ |jω| − 20 log₁₀ |1 + j(ω/10)| − 20 log₁₀ |1 + j(ω/100)|

Kırılma frekansları ω = 10 rad/s ve ω = 100 rad/s. Asimptotik eğri bölge bölge şöyle toplanıyor:

BölgeEtkin terimlerAsimptot
1 ≤ ω < 10 rad/s20 log₁₀ 0,11 + 20 log₁₀ ω+20 dB/dekad; ω = 1'de ≈ −19,2 dB
10 ≤ ω < 100 rad/s20 log₁₀ 0,11 + 20 log₁₀ ω − 20 log₁₀ (ω/10)20 log₁₀ 1,1 ≈ 0,8 dB, yaklaşık 0 dB (yatay)
100 ≤ ω < ∞yukarıdakiler − 20 log₁₀ (ω/100)−20 dB/dekad

Grafikteki işaretli gerçek değerler: ω = 50 rad/s'de −0,311 dB, ω = 500 rad/s'de −12,5 dB, ω = 1000 rad/s'de −19,22 dB.

Kural: ω ekseni kırılma noktalarına göre bölgelere ayrılır, o bölgedeki terimler toplanır. İki uç nokta için toplama yeter.

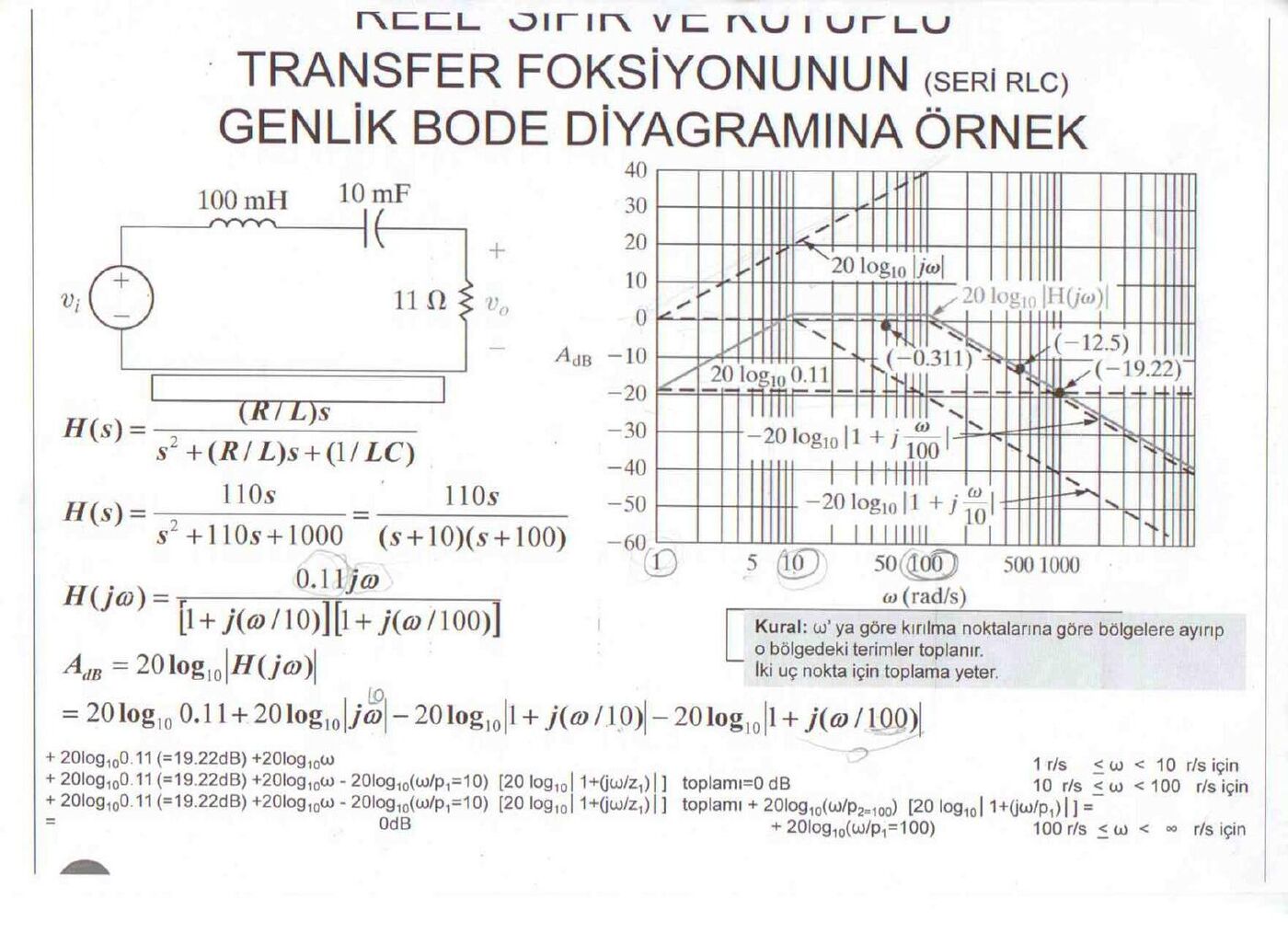

Seri RLC devresi, H(s) ve asimptotik genlik Bode diyagramı
Sayfa 1: Genlik Bode diyagramı; kesikli çizgiler tek tek terimler, gri çizgi toplam 20 log₁₀|H(jω)|

Not: Slaytın alt satırlarında 20 log₁₀ 0,11 için "= 19,22 dB" yazıyor; doğrusu 20 log₁₀ 0,11 ≈ −19,17 dB. Grafikteki −19,22 dB ise ω = 1000 rad/s'deki gerçek değer: |H(j1000)| = 110 / (√(1+100²)·√(1+10²)) ≈ 0,1094 → −19,22 dB. Ayrıca başlıktaki "FOKSİYONUNUN" kelimesi "fonksiyonunun" olmalı.

Faz Bode diyagramı (yaklaşık)

θ(ω) = ψ₁ − β₁ − β₂ = 90° − arctan(ω/10) − arctan(ω/100)

Paydaki jω terimi sabit ψ₁ = 90° katkı verir; her kutup kendi köşe frekansının bir dekad altından (ω_k/10) bir dekad üstüne (10ω_k) kadar −45°/dekad eğimle toplam −90° ekler. Grafikteki gerçek değerler: ω = 50 rad/s'de −15,25°, ω = 500 rad/s'de −77,54°, ω = 1000 rad/s'de −83,72°.

Kural: Kutup ve sıfırların 1/10'u (ve 10 katı) köşeler oluyor; ω'yı köşelere göre bölgelere ayırıp terimler toplanıyor.

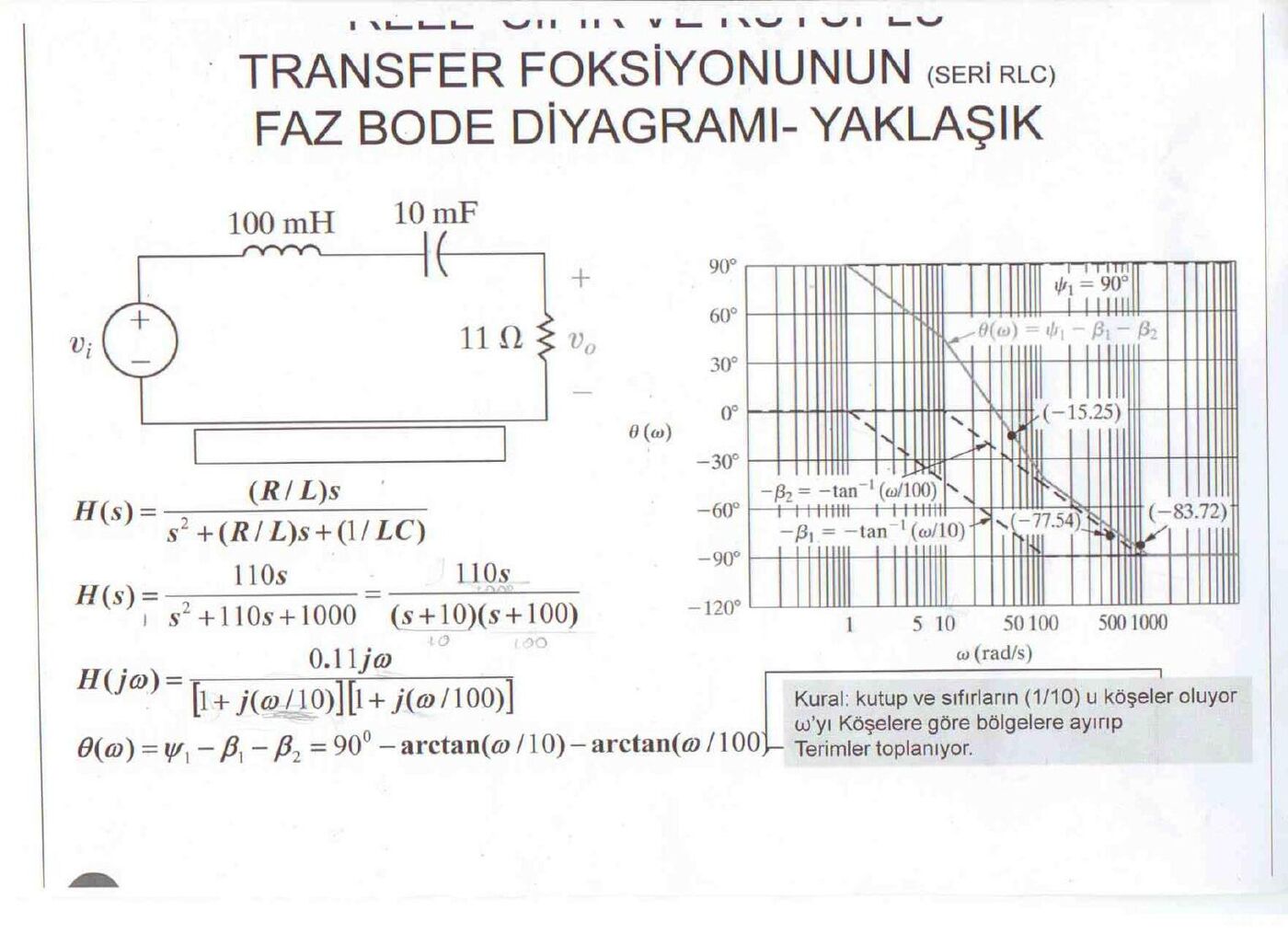

Seri RLC devresinin yaklaşık faz Bode diyagramı
Sayfa 2: Faz Bode diyagramı; ψ₁ = 90°, −β₁ = −tan⁻¹(ω/10), −β₂ = −tan⁻¹(ω/100)

Not: Değerleri kontrol ettik: θ(50) = 90° − 78,69° − 26,57° = −15,26°, θ(500) = 90° − 88,85° − 78,69° = −77,54°, θ(1000) = 90° − 89,43° − 84,29° = −83,72°.
