EEM311 Elektronik II: 2010 Güz Ödevleri, Çok Katlı BJT Yükselteci ve İki Katlı Fark Yükselteci Tasarımı

EEM311 – Elektronik II · 26.10.2010 · 16.10.2026

Bu yazı, Başkent Üniversitesi Elektrik-Elektronik Mühendisliği EEM311 Elektronik II dersinin 2010 güz döneminde verilen iki ödevini içeriyor: Ödev I (26 Ekim 2010) ve Ödev II (28 Kasım 2010). Ödev kâğıtlarında yalnız sorular ve devre şemaları var; çözüm yok. Soruların metni aşağıda, devre şemaları ödevlerden alınan görsellerle veriliyor. İki ödevin orijinal PDF'leri yazının sonunda ZIP olarak indirilebilir.

Ödev I

1) Aşağıdaki devre için:

  • a) giriş ve çıkış empedanslarını,
  • b) voltaj kazancı A_v'yi,
  • c) sıfırdan tepeye kesilmemiş salınımı (zero-to-peak unclipped swing) bulunuz.

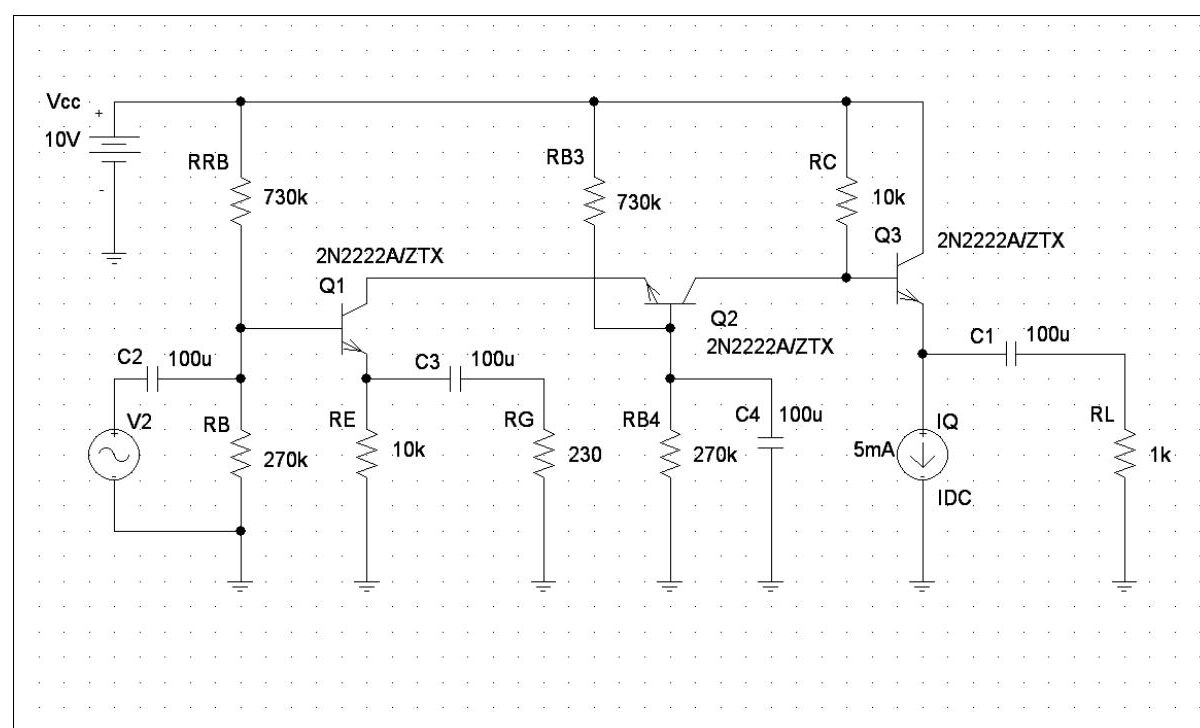

Ödev I devresi: Vcc = 10 V; Q1, Q2 ve Q3 2N2222A/ZTX; Q1 bazı RRB = 730k ve RB = 270k ile kutuplanmış, giriş V2 kaynağından C2 = 100u ile; Q1 emetöründe RE = 10k, C3 = 100u üzerinden RG = 230 Ω; Q2 bazı RB3 = 730k ve RB4 = 270k ile kutuplanmış ve C4 = 100u ile topraklanmış; RC = 10k; Q3 çıkış katı 5 mA'lik IQ akım kaynağıyla beslenmiş, çıkış C1 = 100u üzerinden RL = 1k yüküne
Ödev I, 1. soru: üç transistörlü yükselteç devresi

Devredeki eleman değerleri:

ElemanDeğer
V_CC10 V
Q1, Q2, Q32N2222A/ZTX
RRB, RB3730 kΩ
RB, RB4270 kΩ
RE10 kΩ
RG230 Ω
RC10 kΩ
C1, C2, C3, C4100 µF
IQ (Q3 emetör akım kaynağı)5 mA
RL1 kΩ

2) Sinyali bozmadan aşağıdaki koşulları sağlayacak devre için gereken direnç ve akım değerlerini hesaplayınız:

  • V_CC = 10 V
  • R_L = 1 kΩ
  • |A_v| = 200
  • R_in ≥ 3 kΩ
  • V_out'taki kesilmemiş salınım ≥ 2.5 V
  • V_E1 ≥ 1 V

Ödev II

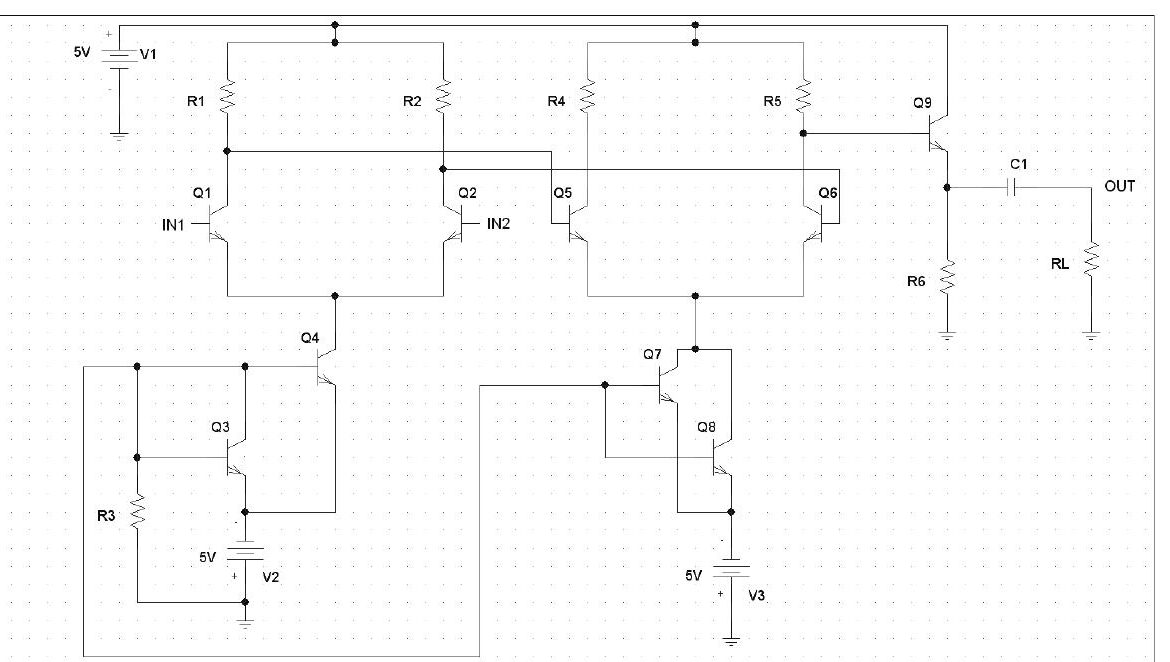

Ödev II devresi: 5 V beslemeli iki katlı fark yükselteci; birinci kat Q1–Q2 (yük dirençleri R1, R2, girişler IN1 ve IN2), kuyruk akımı Q3–Q4 akım aynası ve R3 ile; ikinci kat Q5–Q6 (R4, R5), kuyruk akımı Q7–Q8 akım aynası ile; çıkışta Q9 emetör izleyici, R6, C1 ve RL; negatif besleme V2 ve V3 5 V
Ödev II: iki katlı diferansiyel yükselteç
  1. Diferansiyel mod kazancı 100 ile 150 arasında olan yukarıdaki iki katmanlı diferansiyel amfiyi tasarlayınız (C1 = 100 µF ve R_L = 10 kΩ).
  2. Transistörlerin DC bias noktalarını hesaplayınız, her bir direnç ve transistörün işlevini açıklayınız.
  3. CMRR değerini hesaplayınız.

Şemada birinci katın (Q1–Q2) iki kolektör çıkışı ikinci katın (Q5–Q6) bazlarını sürüyor; her iki katın kuyruk akımı birer BJT akım aynasıyla (Q3–Q4 ve Q7–Q8) sağlanıyor, Q9 ise tek uçlu çıkışı R_L yüküne aktaran emetör izleyici katı. Fark yükselteçlerinin kazanç ve CMRR bağıntıları için arşivdeki "EEM311 Elektronik II: Deney 7–8" yazısındaki fark yükselteci föyüne bakılabilir.

eem311-odevler-2010.zip

ZIP arşivi · 247 KB · 26.10.2010
