Pasif filtreler

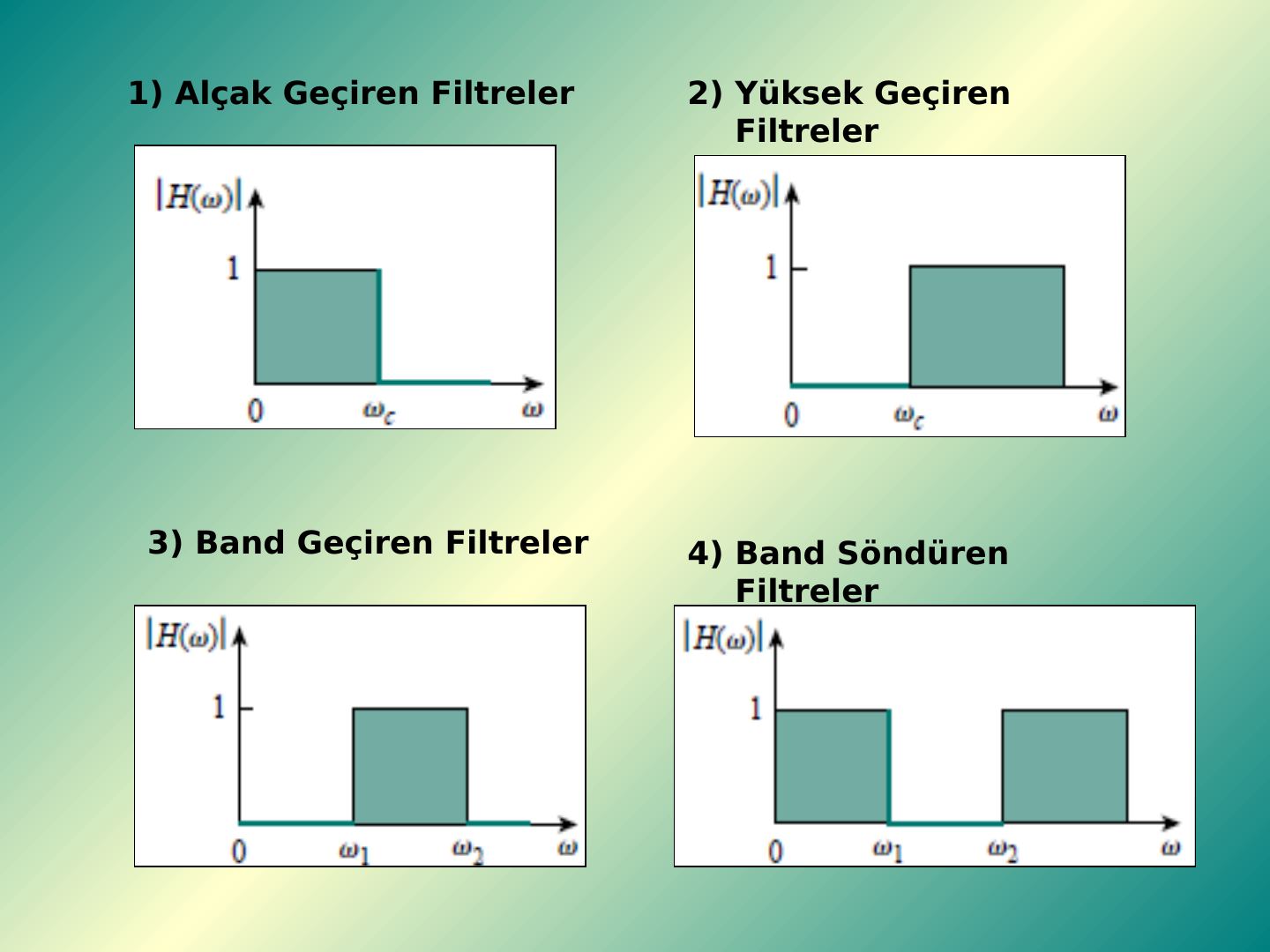

Filtre devreleri, belirli bir frekans aralığını geçirmek, diğer frekans aralıklarını ise söndürmek ya da zayıflatmak için tasarlanan devrelerdir. Filtre yalnızca R, L, C elemanlarından oluşuyorsa pasif filtre, transistör ve op-amp gibi aktif elemanlar içeriyorsa aktif filtre adını alır. Dört temel filtre türü vardır: alçak geçiren, yüksek geçiren, bant geçiren ve bant söndüren.

Alçak geçiren filtre (seri R, çıkış C üzerinde)

H(ω) = V_o/V_i = (1/jωC) / (R + 1/jωC) = 1 / (1 + jωRC)

H(0) = 1, H(∞) = 0. Gücün yarıya düştüğü nokta kesim frekansı ω_c'dir: |H(ω_c)| = 1/√(1 + ω_c²R²C²) = 1/√2, buradan ω_c = 1/RC.

Yüksek geçiren filtre (seri C, çıkış R üzerinde)

H(ω) = R / (R + 1/jωC) = jωRC / (1 + jωRC); H(0) = 0, H(∞) = 1, ω_c = 1/RC.

Bant geçiren filtre (seri L–C, çıkış R üzerinde)

H(ω) = R / (R + j(ωL − 1/ωC)). Bant geçiren filtre, bir alçak geçiren ile bir yüksek geçiren filtrenin art arda bağlanmasıyla da elde edilebilir. Merkez frekansı ω₀ = 1/√(LC).

Bant söndüren filtre (seri R, çıkış L–C üzerinde)

H(ω) = j(ωL − 1/ωC) / (R + j(ωL − 1/ωC)), merkez frekansı yine ω₀ = 1/√(LC).

Örnek 1: Filtrenin türü ve kesim frekansı

R = 2 kΩ, L = 2 H, C = 2 μF; devrede L seri, R ve C çıkışta paralel. a) Devre ne tür bir filtredir? b) Köşe (kesim) frekansını hesaplayınız.

R ∥ (1/sC) = R/(1 + sRC) olduğundan

H(s) = [R/(1 + sRC)] / [sL + R/(1 + sRC)] = R / (s²RLC + sL + R)

H(ω) = R / (R − ω²RLC + jωL)

ω = 0'da H = 1, ω → ∞'da H = 0: devre alçak geçiren filtre (AGF) olarak çalışır. Genlik

ve kesim frekansında |H| = 1/√2, yani 1/2 = R² / ((R − ω_c²RLC)² + ω_c²L²). Değerler yerine yazılırsa ω_c = 0,742 krad/s.

Örnek 2: Bant söndüren filtre tasarımı

Seri R ve çıkışta seri L–C'den oluşan bant söndüren devre 200 Hz merkez frekansında sönümleme yapıyorsa L ve C ne olmalıdır? (R = 150 Ω, B = 100 Hz)

Devre bir seri rezonans devresidir: B = 2π(100) rad/s ve B = R/L'den L = 0,2387 H; ω₀ = 2π(200) = 400π ve ω₀ = 1/√(LC)'den C = 2,66 μF.

Not: İki örneğin sonuçlarını kontrol ettik; doğru (Örnek 1'de ω_c ≈ 742 rad/s).

Aktif filtreler

Birinci dereceden alçak geçiren filtre

Eviren op-amp yapısında Z_i = R_i ve Z_f = R_f ∥ (1/jωC_f):

H(ω) = −Z_f/Z_i = −(R_f/R_i) · 1/(1 + jωC_f R_f), ω_c = 1/(R_f C_f)

ω = 0'da fonksiyon −R_f/R_i değerini alır (geçirme bandı kazancı).

Birinci dereceden yüksek geçiren filtre

Z_i = R_i + 1/jωC_i, Z_f = R_f:

H(ω) = −R_f/(R_i + 1/jωC_i) = −jωC_i R_f / (1 + jωC_i R_i), ω_c = 1/(R_i C_i)

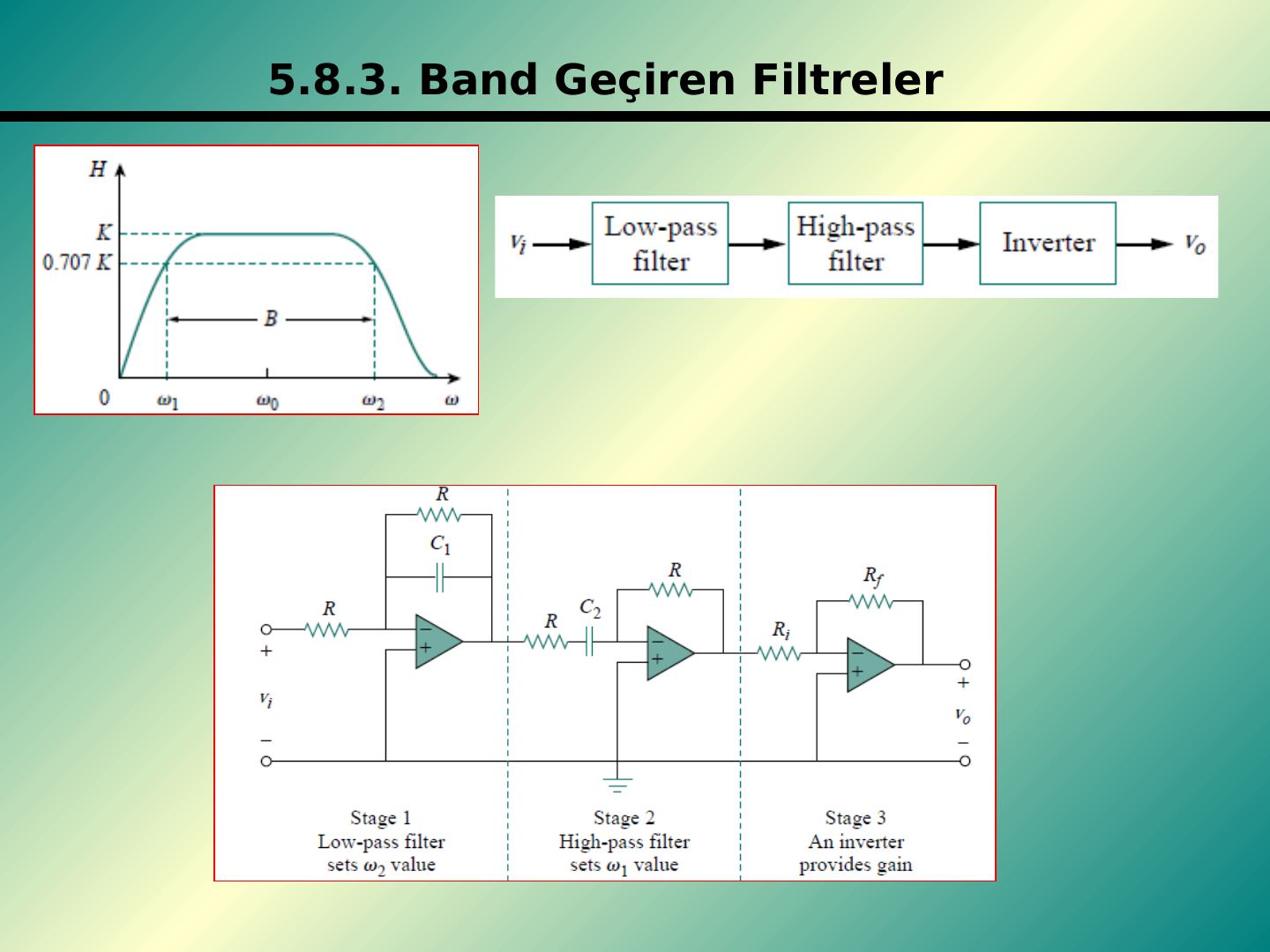

Bant geçiren filtre: kaskat yapı

Alçak geçiren kat (ω₂'yi belirler), yüksek geçiren kat (ω₁'i belirler) ve kazancı sağlayan bir eviren kat art arda bağlanır:

H(ω) = (−1/(1 + jωC₁R)) · (−jωC₂R/(1 + jωC₂R)) · (−R_f/R_i)

ω₂ = 1/(RC₁) (AGF), ω₁ = 1/(RC₂) (YGF), ω₀ = √(ω₁ω₂), B = ω₂ − ω₁, Q = ω₀/B

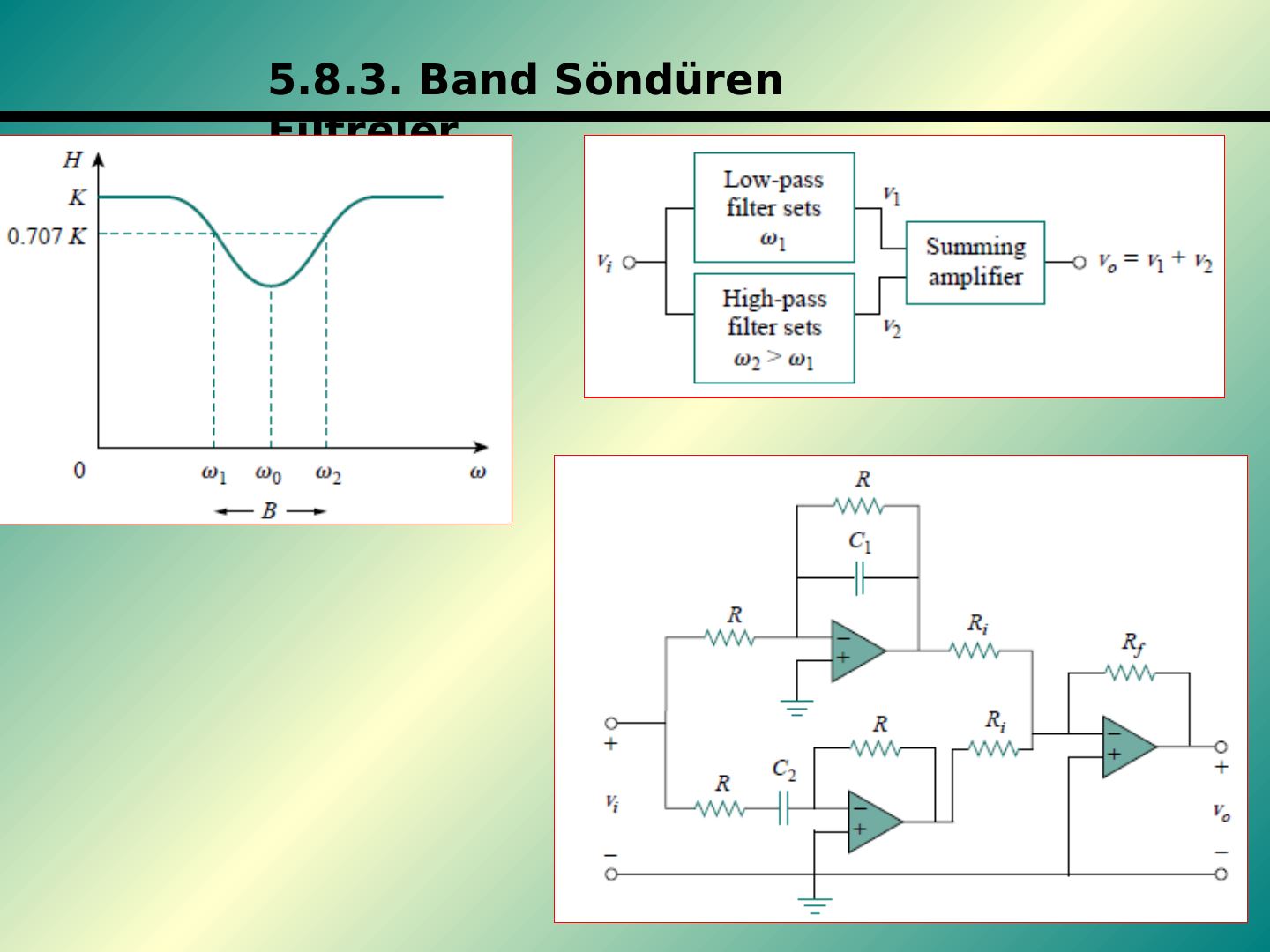

Bant söndüren filtre: toplayıcılı yapı

Alçak geçiren (ω₁) ve yüksek geçiren (ω₂ > ω₁) katların çıkışları bir toplayıcıda birleştirilir: v_o = v₁ + v₂.

H(ω) = −(R_f/R_i) (−1/(1 + jωC₁R) − jωC₂R/(1 + jωC₂R))

Örnek 3: Alçak geçiren aktif filtre tasarımı

Kazancı 4, kesim frekansı 500 Hz olan alçak geçiren aktif filtre tasarlayınız.

ω_c = 2πf_c = 2π·500 = 1/(R_f C_f); kazanç H(0) = −R_f/R_i = −4. C_f = 0,2 μF seçilirse R_f = 1/(2π·500·0,2·10⁻⁶) = 1,59 kΩ ve R_i = R_f/4 = 397,5 Ω.

Not: R_f = 1591,5 Ω alındığında R_i = 397,9 Ω çıkar; slayttaki 397,5 Ω yuvarlamadan kaynaklanıyor.

Örnek 4: Bant geçiren aktif filtre tasarımı

K = 10, R = 20 kΩ olan, geçiş frekansları 250 Hz ile 3000 Hz olan bant geçiren filtreyi tasarlayınız.

ω₁ = 1/(RC₂) ise C₂ = 1/(Rω₁) = 31,83 nF; benzer şekilde ω₂ = 1/(RC₁) ise C₁ = 1/(Rω₂) = 2,65 nF. Slayttaki bağıntıyla R_f/R_i = Kω₂/(ω₁ + ω₂) = 9,223; R_i = 10 kΩ seçilirse R_f = 92 kΩ olur.

Not: Kazanç bağıntısı ters yazılmış. Merkez frekansı ω₀ = √(ω₁ω₂)'de iki RC katının genlik çarpımı ω₂/(ω₁ + ω₂) olduğundan geçirme bandı kazancı K = (R_f/R_i)·ω₂/(ω₁ + ω₂)'dir; yani R_f/R_i = K(ω₁ + ω₂)/ω₂ = 10·(1570,8 + 18850)/18850 ≈ 10,83. R_i = 10 kΩ için R_f ≈ 108 kΩ olmalıdır; 92 kΩ ile merkez kazancı yaklaşık 8,5 kalır.
