EEM332 Mikroişlemciler: Ekran Animasyonu ve 5×7 LED Matris Projeleri
EEM332 – Mikroişlemciler · 19.04.2011 · 18.10.2026
Bu yazı, Başkent Üniversitesi EEM332 Mikroişlemciler ders arşivindeki ilgili notları ve uygulamaları bir araya getiriyor (2011–2015). DOS ve BIOS kesmeleriyle ekran temizleme, klavye denetimi, karakter akışı ve gecikme; proje sürümleri ve akış şemaları. Bir arkadaşın hazırladığı çalışmalar ve ders belgeleri birlikte aktarılmış; öğrenci adları, numaraları ve grup bilgileri çıkarılmıştır. Belgelerin PDF arşiv kopyaları ve varsa kaynak kodları yazının sonunda ZIP olarak indirilebilir.

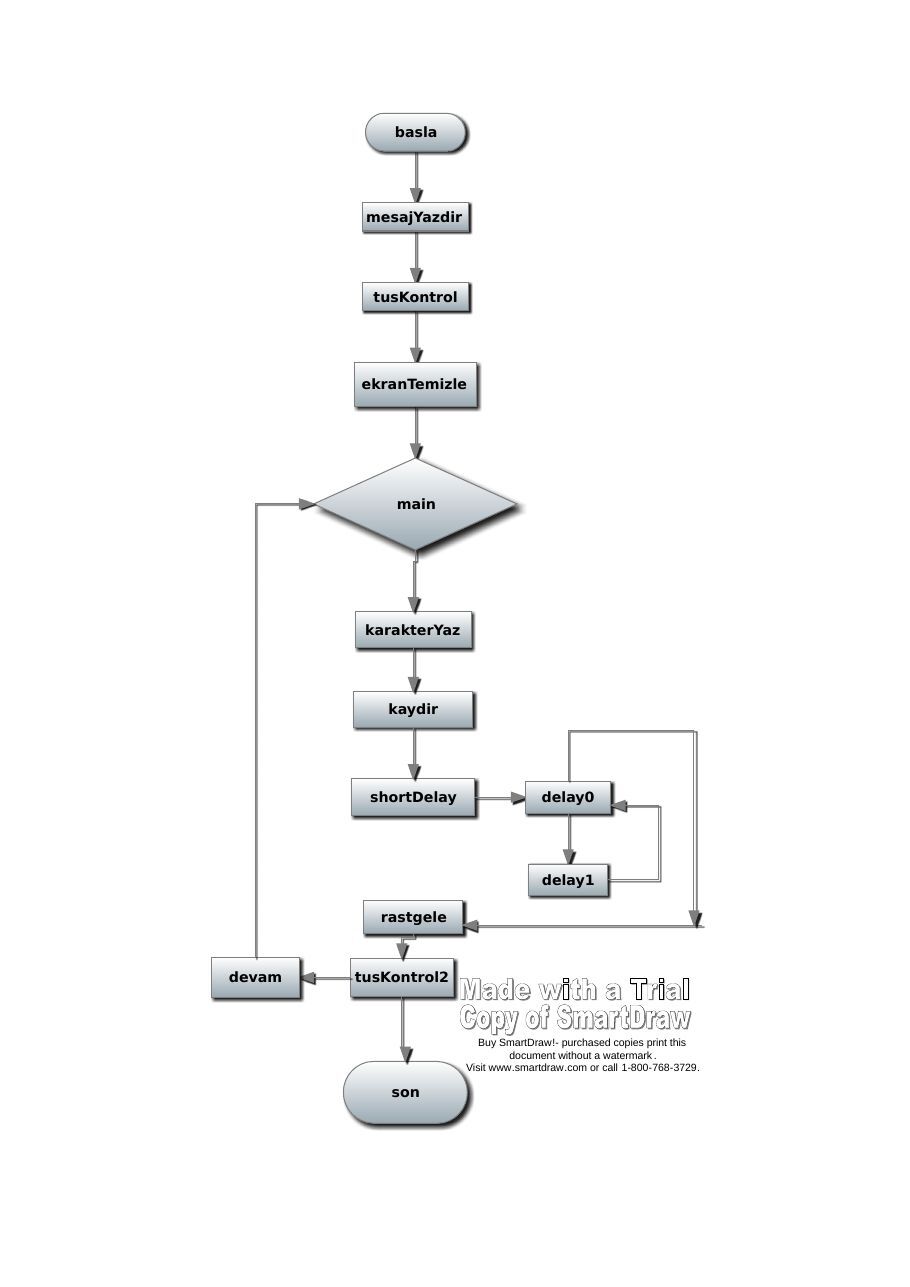

1flow
basla
mesajYazdir
tusKontrol
ekranTemizle
main
karakterYaz
kaydir
shortDelay delay0
delay1
rastgele
devam tusKontrol2
Buy SmartDraw!- purchased copies print this document without a watermark . Visit www.smartdraw.com or call 1-800-768-3729.
son

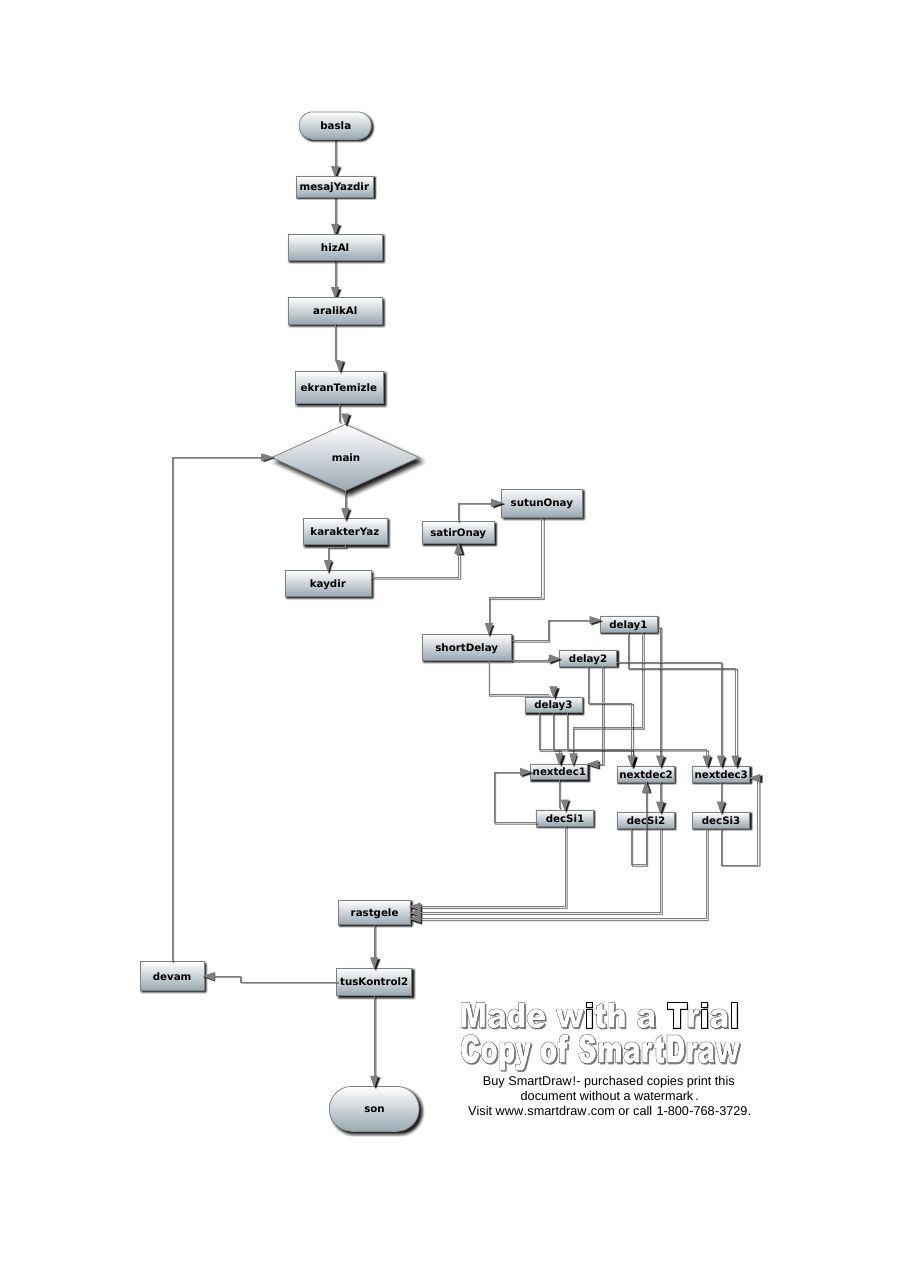

flow2-3
basla
mesajYazdir
hizAl
aralikAl
ekranTemizle
main
sutunOnay
karakterYaz satirOnay
kaydir
delay1
shortDelay delay2
delay3
nextdec1 nextdec2 nextdec3
decSi1 decSi2 decSi3rastgele
devam tusKontrol2
Buy SmartDraw!- purchased copies print this document without a watermark . son Visit www.smartdraw.com or call 1-800-768-3729.
aksam
.model small
.stack 100h
.data
max_length equ 100
ekranyazi db 13,10,"matrix ekran koruyucu"
db 13,10,""
db 13,10,"$"
KARAKTER db 'a'
satirNo db 5
sutunNo db 10
aralik db max_length dup (?)
hiz db max_length dup (?)
ekranhiz db 13,10,"hizi belirle"
ekranbos db 13,10,"bosluk belirle"
.code
Program:
call basla
mov dx, OFFSET ekranyazi
call mesajYazdir
call hizAl
call aralikAl
call tusKontrol
call ekranTemizle
main:
call karakterYaz
call kaydir
call Shortdelay
call rastgele
call tusKontrol2
jc main
call son
PROC basla
mov ax,@DATA
mov ds,ax
mov es,ax ;extra segment
ret
ENDP basla
PROC mesajYazdir
push ax
mov ah,09h ;write string to standart output
int 21h
pop ax
ret
ENDP mesajYazdir
PROC tusKontrol
push ax
mov ah,01h ;read character from standart input
int 21h
pop ax
ret
ENDP tusKontrol
PROC ekranTemizle
push ax bx cx dx
mov bl,0
mov bh,0
sub cx,cx
mov dx,184fh ;18h = 24 satır & 4f = 79 sütun
mov ax,0600h ;scroll all lines up
int 10h
pop dx cx bx ax
ret
ENDP ekranTemizle
PROC son
push ax
mov ah,4ch
int 21h
pop ax
ret
ENDP son
PROC kaydir
add satirNo,1
add sutunNo,2
cmp satirNo,23
jna satirOnay ;jump not above
mov satirNo,1
satirOnay:
cmp sutunNo,79
jna sutunOnay
mov sutunNo,0
sutunOnay:
ret
ENDP kaydir
PROC rastgele
MOV AH,2CH
INT 21H ;GET SYSTEM TIME ;veya shr olur mu??
;CH = HOUR ;(elimizdeki bir değer için)
;CL = MINUTE
;DH = SECOND
;DL = 1/100 SECONDS
mov satirNo,dh
mov sutunNo,dl
ret
ENDP rastgele
PROC Shortdelay
push si di
cmp hiz,'1'
je delay1
cmp hiz,'2'
je delay2
cmp hiz,'3'
je delay3
delay1:
mov di, 0900h
;mov di,0100h
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay2:
mov di, 2000h
cmp aralik, '1'
jz nextdec1
cmp aralik ,'2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay3:
mov di, 4000h
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
nextDec1:
mov si, 2500h
jmp decsi1
decSi1:
dec si
jnz decSi1
dec di
jnz nextDec1
pop di si
ret
nextDec2:
mov si, 5000h
jmp decsi2
decSi2:
dec si
jnz decSi2
dec di
jnz nextDec2
pop di si
ret
nextDec3:
mov si, 7000h
jmp decsi3
decSi3:
dec si
jnz decSi3
dec di
jnz nextDec3
pop di si
ret
ret
ENDP Shortdelay
PROC tusKontrol2
push ax
mov ah,0Bh ;Durum kontrolü, sonuç al'de 00 veya FF ile döner
int 21h ;
cmp al,0
jnz Devam
stc ;????????????????????????????????????????????????????????????????????????????????????
Devam: pop ax
ret
ENDP tusKontrol2
PROC karakterYaz
push ax bx cx dx bp
mov ah,13h
mov al,01h
xor bh,bh
mov bp, OFFSET KARAKTER
mov cx,1
mov dh,satirNo
mov dl,sutunNo
int 10h
pop bp dx cx bx ax
ret
ENDP karakterYaz
PROC hizAl
MOV DX, OFFSET ekranhiz
MOV AH, 09H; menunun 2satiri
INT 21H
MOV AH, 3FH ;hiz al
MOV BX, 0
MOV CX, max_length
MOV DX, offset hiz
INT 21H
ret
ENDP hizAl
PROC aralikAl
MOV DX, OFFSET ekranbos
MOV AH, 09H; menunun 3satiri
INT 21H
MOV AH, 3FH ;aralik al
MOV BX, 0
MOV CX, max_length
MOV DX, offset aralik
INT 21H
ret
ENDP aralikAl
END Programaksam2
.model small
.stack 100h
.data
max_length equ 100
ekranyazi db 13,10,"matrix ekran koruyucu"
db 13,10,""
db 13,10,"$"
KARAKTER db 'a'
satirNo db 5
sutunNo db 10
aralik db max_length dup (?)
hiz db max_length dup (?)
.code
Program:
call basla
mov dx, OFFSET ekranyazi
call mesajYazdir
call hizAl
call aralikAl
call tusKontrol
call ekranTemizle
main:
call karakterYaz
call kaydir
call Shortdelay
call rastgele
call tusKontrol2
jc main ;tusKontrol2 döngüsündeki stc'ye bağlı olarak çalışır (bitsin mi bitmesin mi kontrolü)
call son
PROC basla
mov ax,@DATA
mov ds,ax
mov es,ax ;extra segment
ret
ENDP basla
PROC mesajYazdir
push ax
mov ah,09h ;write string to standart output
int 21h
pop ax
ret
ENDP mesajYazdir
PROC tusKontrol
push ax
mov ah,01h ;read character from standart input
int 21h
pop ax
ret
ENDP tusKontrol
PROC ekranTemizle
push ax bx cx dx
mov bl,0
mov bh,0
sub cx,cx
mov dx,184fh ;18h = 24 satır & 4f = 79 sütun
mov ax,0600h ;scroll all lines up
int 10h
pop dx cx bx ax
ret
ENDP ekranTemizle
PROC son
push ax
mov ah,4ch
int 21h
pop ax
ret
ENDP son
PROC kaydir
add satirNo,1
add sutunNo,2
cmp satirNo,23
jna satirOnay ;jump not above
mov satirNo,1
satirOnay:
cmp sutunNo,79
jna sutunOnay
mov sutunNo,0
sutunOnay:
ret
ENDP kaydir
PROC rastgele
MOV AH,2CH
INT 21H ;GET SYSTEM TIME ;veya shr olur mu??
;CH = HOUR ;(elimizdeki bir değer için)
;CL = MINUTE
;DH = SECOND
;DL = 1/100 SECONDS
mov satirNo,dh
mov sutunNo,dl
ret
ENDP rastgele
PROC Shortdelay
push si di
cmp hiz,'1'
je delay1
cmp hiz,'2'
je delay2
cmp hiz,'3'
je delay3
delay1:
mov di, 0900h
;mov di,0100h ;???????????????
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay2:
mov di, 2000h
cmp aralik, '1'
jz nextdec1
cmp aralik ,'2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay3:
mov di, 4000h
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
nextDec1:
mov si, 2500h
jmp decsi1
decSi1:
dec si
jnz decSi1
dec di
jnz nextDec1
pop di si
ret
nextDec2:
mov si, 5000h
jmp decsi2
decSi2:
dec si
jnz decSi2
dec di
jnz nextDec2
pop di si
ret
nextDec3:
mov si, 7000h
jmp decsi3
decSi3:
dec si
jnz decSi3
dec di
jnz nextDec3
pop di si
ret
ret
ENDP Shortdelay
PROC tusKontrol2
push ax
mov ah,0Bh ;Durum kontrolü, sonuç al'de 00 veya FF ile döner
int 21h ;
cmp al,0
jnz Devam
stc ;Carry Flag 1 yapılır, ana döngüde devam edilip edilmeyeceği buraya bağlı
Devam: pop ax
ret
ENDP tusKontrol2
PROC karakterYaz
push ax bx cx dx bp
mov ah,13h ;write string
mov al,01h ;yeşil renk
xor bh,bh ;sayfa numarası??????????
mov bp, OFFSET KARAKTER ;yazılacak bölüm
mov cx,1 ;number of characters in string
mov dh,satirNo ;satır numarası atanır (kural-int10)
mov dl,sutunNo ;sütun numarası atanır (kural-int10)
int 10h
pop bp dx cx bx ax
ret
ENDP karakterYaz
PROC hizAl
;MOV AH,09H ; menunun 2satiri şimdilik alma!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
;INT 21H
MOV AH,3FH ;hiz al
MOV BX,0
MOV CX,max_length
MOV DX,offset hiz
INT 21H
ret
ENDP hizAl
PROC aralikAl
;MOV AH,09H ; menunun 3satiri şimdilik alma!!!!!!!!!!!!!!!!!!!!!
;INT 21H
MOV AH,3FH ;aralik al
MOV BX,0
MOV CX,max_length
MOV DX,offset aralik
INT 21H
ret
ENDP aralikAl
END Programaksam
.model small
.stack 100h
.data
max_length equ 100
ekranyazi db 13,10,"matrix ekran koruyucu"
db 13,10,""
db 13,10,"$"
KARAKTER db 'a'
satirNo db 5
sutunNo db 10
aralik db max_length dup (?)
hiz db max_lenght dup (?)
ekranhiz db 13,10,"hizi belirle"
ekranbos db 13,10,"bosluk belirle"
.code
Program:
call basla
mov dx, OFFSET ekranyazi
call mesajYazdir
call hizAl
call aralikAl
call tusKontrol
call ekranTemizle
main:
call karakterYaz
call kaydir
call Shortdelay
call rastgele
call tusKontrol2
jc main
call son
PROC basla
mov ax,@DATA
mov ds,ax
mov es,ax ;extra segment
ret
ENDP basla
PROC mesajYazdir
push ax
mov ah,09h ;write string to standart output
int 21h
pop ax
ret
ENDP mesajYazdir
PROC tusKontrol
push ax
mov ah,01h ;read character from standart input
int 21h
pop ax
ret
ENDP tusKontrol
PROC ekranTemizle
push ax bx cx dx
mov bl,0
mov bh,0
sub cx,cx
mov dx,184fh ;18h = 24 satır & 4f = 79 sütun
mov ax,0600h ;scroll all lines up
int 10h
pop dx cx bx ax
ret
ENDP ekranTemizle
PROC son
push ax
mov ah,4ch
int 21h
pop ax
ret
ENDP son
PROC kaydir
add satirNo,1
add sutunNo,2
cmp satirNo,23
jna satirOnay ;jump not above
mov satirNo,1
satirOnay:
cmp sutunNo,79
jna sutunOnay
mov sutunNo,0
sutunOnay:
ret
ENDP kaydir
PROC rastgele
MOV AH,2CH
INT 21H ;GET SYSTEM TIME ;veya shr olur mu??
;CH = HOUR ;(elimizdeki bir değer için)
;CL = MINUTE
;DH = SECOND
;DL = 1/100 SECONDS
mov satirNo,dh
mov sutunNo,dl
ret
ENDP rastgele
PROC Shortdelay
push si di
cmp hiz,'1'
je delay1
cmp hiz,'2'
je delay2
cmp hiz,'3'
je delay3
delay1:
mov di, 0900h
;mov di,0100h
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay2:
mov di, 2000h
cmp aralik, '1'
jz nextdec1
cmp aralik ,'2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay3:
mov di, 4000h
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
nextDec1:
mov si, 2500h
jmp decsi1
decSi1:
dec si
jnz decSi1
dec di
jnz nextDec1
pop di si
ret
nextDec2:
mov si, 5000h
jmp decsi2
decSi2:
dec si
jnz decSi2
dec di
jnz nextDec2
pop di si
ret
nextDec3:
mov si, 7000h
jmp decsi3
decSi3:
dec si
jnz decSi3
dec di
jnz nextDec3
pop di si
ret
ret
ENDP Shortdelay
PROC tusKontrol2
push ax
mov ah,0Bh ;Durum kontrolü, sonuç al'de 00 veya FF ile döner
int 21h ;
cmp al,0
jnz Devam
stc ;????????????????????????????????????????????????????????????????????????????????????
Devam: pop ax
ret
ENDP tusKontrol2
PROC karakterYaz
push ax bx cx dx bp
mov ah,13h
mov al,01h
xor bh,bh
mov bp, OFFSET KARAKTER
mov cx,1
mov dh,satirNo
mov dl,sutunNo
int 10h
pop bp dx cx bx ax
ret
ENDP karakterYaz
PROC hizAl
MOV DX, OFFSET ekranhiz
MOV AH, 09H; menunun 2satiri
INT 21H
MOV AH, 3FH ;hiz al
MOV BX, 0
MOV CX, max_length
MOV DX, offset hiz
INT 21H
ret
ENDP hizAl
PROC aralikAl
MOV DX, OFFSET ekranbos
MOV AH, 09H; menunun 3satiri
INT 21H
MOV AH, 3FH ;aralik al
MOV BX, 0
MOV CX, max_length
MOV DX, offset aralik
INT 21H
ret
ENDP aralikAl
END Programaksam2
.model small
.stack 100h
.data
max_length equ 100
ekranyazi db 13,10,"matrix ekran koruyucu"
db 13,10,""
db 13,10,"$"
KARAKTER db 'a'
satirNo db 5
sutunNo db 10
aralik db max_length dup (?)
hiz db max_length dup (?)
.code
Program:
call basla
mov dx, OFFSET ekranyazi
call mesajYazdir
call hizAl
call aralikAl
call tusKontrol
call ekranTemizle
main:
call karakterYaz
call kaydir
call Shortdelay
call rastgele
call tusKontrol2
jc main
call son
PROC basla
mov ax,@DATA
mov ds,ax
mov es,ax ;extra segment
ret
ENDP basla
PROC mesajYazdir
push ax
mov ah,09h ;write string to standart output
int 21h
pop ax
ret
ENDP mesajYazdir
PROC tusKontrol
push ax
mov ah,01h ;read character from standart input
int 21h
pop ax
ret
ENDP tusKontrol
PROC ekranTemizle
push ax bx cx dx
mov bl,0
mov bh,0
sub cx,cx
mov dx,184fh ;18h = 24 satır & 4f = 79 sütun
mov ax,0600h ;scroll all lines up
int 10h
pop dx cx bx ax
ret
ENDP ekranTemizle
PROC son
push ax
mov ah,4ch
int 21h
pop ax
ret
ENDP son
PROC kaydir
add satirNo,1
add sutunNo,2
cmp satirNo,23
jna satirOnay ;jump not above
mov satirNo,1
satirOnay:
cmp sutunNo,79
jna sutunOnay
mov sutunNo,0
sutunOnay:
ret
ENDP kaydir
PROC rastgele
MOV AH,2CH
INT 21H ;GET SYSTEM TIME ;veya shr olur mu??
;CH = HOUR ;(elimizdeki bir değer için)
;CL = MINUTE
;DH = SECOND
;DL = 1/100 SECONDS
mov satirNo,dh
mov sutunNo,dl
ret
ENDP rastgele
PROC Shortdelay
push si di
cmp hiz,'1'
je delay1
cmp hiz,'2'
je delay2
cmp hiz,'3'
je delay3
delay1:
mov di, 0900h
;mov di,0100h
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay2:
mov di, 2000h
cmp aralik, '1'
jz nextdec1
cmp aralik ,'2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay3:
mov di, 4000h
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
nextDec1:
mov si, 2500h
jmp decsi1
decSi1:
dec si
jnz decSi1
dec di
jnz nextDec1
pop di si
ret
nextDec2:
mov si, 5000h
jmp decsi2
decSi2:
dec si
jnz decSi2
dec di
jnz nextDec2
pop di si
ret
nextDec3:
mov si, 7000h
jmp decsi3
decSi3:
dec si
jnz decSi3
dec di
jnz nextDec3
pop di si
ret
ret
ENDP Shortdelay
PROC tusKontrol2
push ax
mov ah,0Bh ;Durum kontrolü, sonuç al'de 00 veya FF ile döner
int 21h ;
cmp al,0
jnz Devam
stc ;????????????????????????????????????????????????????????????????????????????????????
Devam: pop ax
ret
ENDP tusKontrol2
PROC karakterYaz
push ax bx cx dx bp
mov ah,13h
mov al,01h
xor bh,bh
mov bp, OFFSET KARAKTER
mov cx,1
mov dh,satirNo
mov dl,sutunNo
int 10h
pop bp dx cx bx ax
ret
ENDP karakterYaz
PROC hizAl
MOV AH, 09H; menunun 2satiri
INT 21H
MOV AH, 3FH ;hiz al
MOV BX, 0
MOV CX, max_length
MOV DX, offset hiz
INT 21H
ret
ENDP hizAl
PROC aralikAl
MOV AH, 09H; menunun 3satiri
INT 21H
MOV AH, 3FH ;aralik al
MOV BX, 0
MOV CX, max_length
MOV DX, offset aralik
INT 21H
ret
ENDP aralikAl
END Programes
.model small
.stack 100h
.data
ekranyazi db 13,10,"matrix ekran koruyucu"
db 13,10,""
db 13,10,"$"
KARAKTER db 'a'
satirNo db 5
sutunNo db 10
.code
Program:
call basla
mov dx, OFFSET ekranyazi
call mesajYazdir
call tusKontrol
call ekranTemizle
main:
call karakterYaz
call kaydir
call Shortdelay
call rastgele
call tusKontrol2
jc main ;tusKontrol2 döngüsündeki stc'ye bağlı olarak çalışır (bitsin mi bitmesin mi kontrolü)
call son
PROC basla
mov ax,@DATA
mov ds,ax
mov es,ax ;extra segment
ret
ENDP basla
PROC mesajYazdir
push ax
mov ah,09h ;write string to standart output
int 21h
pop ax
ret
ENDP mesajYazdir
PROC tusKontrol
push ax
mov ah,01h ;read character from standart input
int 21h
pop ax
ret
ENDP tusKontrol
PROC ekranTemizle
push ax bx cx dx
mov bl,0
mov bh,0
sub cx,cx
mov dx,184fh ;18h = 24 satır & 4f = 79 sütun
mov ax,0600h ;scroll all lines up
int 10h
pop dx cx bx ax
ret
ENDP ekranTemizle
PROC son
push ax
mov ah,4ch
int 21h
pop ax
ret
ENDP son
PROC kaydir
add satirNo,1
add sutunNo,2
cmp satirNo,23
jna satirOnay ;jump not above
mov satirNo,1
satirOnay:
cmp sutunNo,79
jna sutunOnay
mov sutunNo,0
sutunOnay:
ret
ENDP kaydir
PROC rastgele
MOV AH,2CH
INT 21H ;GET SYSTEM TIME ;veya shr olur mu??
;CH = HOUR ;(elimizdeki bir değer için)
;CL = MINUTE
;DH = SECOND
;DL = 1/100 SECONDS
MOV AL,DL
MOV AH,0 ;
MOV BX,10 ;
DIV BL ;AX DECIMAL'E ÇEVRİLDİ
OR AX,3030H ;DECIMAL AX ASCII'YE ÇEVRİLDİ
MOV CX,0
MOV CL,AH
MOV DL,AL
ret
ENDP rastgele
PROC Shortdelay
push ax bx cx dx ; 1 saniye gecikme
mov cx,10h
delay0:
push cx
mov cx, 00fffh
delay1:
loop delay1
pop cx
loop delay0
pop dx cx bx ax
ret
ENDP Shortdelay
PROC tusKontrol2
push ax
mov ah,0Bh ;Durum kontrolü, sonuç al'de 00 veya FF ile döner
int 21h ;
cmp al,0
jnz Devam
stc ;Carry Flag 1 yapılır, ana döngüde devam edilip edilmeyeceği buraya bağlı
Devam: pop ax
ret
ENDP tusKontrol2
PROC karakterYaz
push ax bx cx dx bp
mov ah,13h ;write string
mov al,01h
xor bh,bh ;sayfa numarası??????????
mov bp, OFFSET KARAKTER ;yazılacak bölüm
mov cx,1 ;number of characters in string
mov dh,satirNo ;satır numarası atanır (kural-int10)
mov dl,sutunNo ;sütun numarası atanır (kural-int10)
int 10h
pop bp dx cx bx ax
ret
ENDP karakterYaz
END Programkahson23
.model small
.stack 100h
.data
max_length equ 100
ekranyazi db 13,10,"matrix ekran koruyucu"
db 13,10,""
db 13,10,"$"
KARAKTER db 'a'
satirNo db 5
sutunNo db 10
varColor db 027h
aralik db max_length dup (?)
hiz db max_length dup (?)
.code
Program:
call basla
mov dx, OFFSET ekranyazi
call mesajYazdir
call hizAl
call aralikAl
;call tusKontrol
call ekranTemizle
main:
call karakterYaz
call kaydir
call Shortdelay
call rastgele
call tusKontrol2
jc main ;tusKontrol2 döngüsündeki stc'ye bağlı olarak çalışır (bitsin mi bitmesin mi kontrolü)
call son
PROC basla
mov ax,@DATA
mov ds,ax
mov es,ax ;extra segment
ret
ENDP basla
PROC mesajYazdir
push ax
mov ah,09h ;write string to standart output
int 21h
pop ax
ret
ENDP mesajYazdir
PROC tusKontrol
push ax
mov ah,01h ;read character from standart input
int 21h
pop ax
ret
ENDP tusKontrol
PROC ekranTemizle
push ax bx cx dx
mov bl,0
mov bh,0
sub cx,cx
mov dx,184fh ;18h = 24 satır & 4f = 79 sütun
mov ax,0600h ;scroll all lines up
int 10h
pop dx cx bx ax
ret
ENDP ekranTemizle
PROC son
push ax
mov ah,4ch
int 21h
pop ax
ret
ENDP son
PROC kaydir
add satirNo,1
add sutunNo,2
cmp satirNo,23
jna satirOnay ;jump not above
mov satirNo,1
satirOnay:
cmp sutunNo,79
jna sutunOnay
mov sutunNo,0
sutunOnay:
ret
ENDP kaydir
PROC rastgele
push dx
mov dl, sutunNo
mov dh, satirNo
shr dl,1
jnc no_XOR
shr dh,1
jnc no_XOR
;xor varColor,08H
no_XOR:
inc KARAKTER
cmp KARAKTER,07 ; BELL
jnz not_Bell
inc KARAKTER ;skip Bell
not_Bell:
pop dx
ret
ENDP rastgele
PROC Shortdelay
push si di
cmp hiz,'1'
je delay1
cmp hiz,'2'
je delay2
cmp hiz,'3'
je delay3
delay1:
mov di, 0900h
;mov di,0100h ;???????????????
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay2:
mov di, 2000h
cmp aralik, '1'
jz nextdec1
cmp aralik ,'2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay3:
mov di, 4000h
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
nextDec1:
mov si, 2500h
jmp decsi1
decSi1:
dec si
jnz decSi1
dec di
jnz nextDec1
pop di si
ret
nextDec2:
mov si, 5000h
jmp decsi2
decSi2:
dec si
jnz decSi2
dec di
jnz nextDec2
pop di si
ret
nextDec3:
mov si, 7000h
jmp decsi3
decSi3:
dec si
jnz decSi3
dec di
jnz nextDec3
pop di si
ret
ret
ENDP Shortdelay
PROC tusKontrol2
push ax
mov ah,0Bh ;Durum kontrolü, sonuç al'de 00 veya FF ile döner
int 21h ;
cmp al,0
jnz Devam
stc ;Carry Flag 1 yapılır, ana döngüde devam edilip edilmeyeceği buraya bağlı
Devam: pop ax
ret
ENDP tusKontrol2
PROC karakterYaz
push ax bx cx dx bp
mov ah,13h ;write string
mov al,01h ;yeşil renk
xor bh,bh ;sayfa numarası???????video page
mov bp, OFFSET KARAKTER ;yazılacak bölüm
mov bl, varColor ; attribute 4 - magenta
mov cx,1 ;number of characters in string
mov dh,satirNo ;satır numarası atanır (kural-int10)
mov dl,sutunNo ;sütun numarası atanır (kural-int10)
int 10h
pop bp dx cx bx ax
ret
ENDP karakterYaz
PROC hizAl
;MOV AH,09H ; menunun 2satiri şimdilik alma!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
;INT 21H
MOV AH,3FH ;hiz al
MOV BX,0
MOV CX,max_length
MOV DX,offset hiz
INT 21H
ret
ENDP hizAl
PROC aralikAl
;MOV AH,09H ; menunun 3satiri şimdilik alma!!!!!!!!!!!!!!!!!!!!!
;INT 21H
MOV AH,3FH ;aralik al
MOV BX,0
MOV CX,max_length
MOV DX,offset aralik
INT 21H
ret
ENDP aralikAl
END Programkahson231
.model small
.stack 100h
.data
max_length equ 100
ekranyazi db 13,10,"matrix ekran koruyucu"
db 13,10,""
db 13,10,"$"
KARAKTER db 'a'
satirNo db 5
sutunNo db 10
varColor db 027h
aralik db max_length dup (?)
hiz db max_length dup (?)
.code
Program:
call basla
mov dx, OFFSET ekranyazi
call mesajYazdir
call hizAl
call aralikAl
;call tusKontrol
call ekranTemizle
main:
call karakterYaz
call kaydir
call Shortdelay
call rastgele
call tusKontrol2
jc main ;tusKontrol2 döngüsündeki stc'ye bağlı olarak çalışır (bitsin mi bitmesin mi kontrolü)
call son
PROC basla
mov ax,@DATA
mov ds,ax
mov es,ax ;extra segment
ret
ENDP basla
PROC mesajYazdir
push ax
mov ah,09h ;write string to standart output
int 21h
pop ax
ret
ENDP mesajYazdir
PROC tusKontrol
push ax
mov ah,01h ;read character from standart input
int 21h
pop ax
ret
ENDP tusKontrol
PROC ekranTemizle
push ax bx cx dx
mov bl,0
mov bh,0
sub cx,cx
mov dx,184fh ;18h = 24 satır & 4f = 79 sütun
mov ax,0600h ;scroll all lines up
int 10h
pop dx cx bx ax
ret
ENDP ekranTemizle
PROC son
push ax
mov ah,4ch
int 21h
pop ax
ret
ENDP son
PROC kaydir
add satirNo,1
add sutunNo,2
cmp satirNo,23
jna satirOnay ;jump not above
mov satirNo,1
satirOnay:
cmp sutunNo,79
jna sutunOnay
mov sutunNo,0
sutunOnay:
ret
ENDP kaydir
PROC rastgele
MOV AH,2CH
INT 21H
MOV KARAKTER,DL
ret
ENDP rastgele
PROC Shortdelay
push si di
cmp hiz,'1'
je delay1
cmp hiz,'2'
je delay2
cmp hiz,'3'
je delay3
delay1:
mov di, 0900h
;mov di,0100h ;???????????????
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay2:
mov di, 2000h
cmp aralik, '1'
jz nextdec1
cmp aralik ,'2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay3:
mov di, 4000h
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
nextDec1:
mov si, 2500h
jmp decsi1
decSi1:
dec si
jnz decSi1
dec di
jnz nextDec1
pop di si
ret
nextDec2:
mov si, 5000h
jmp decsi2
decSi2:
dec si
jnz decSi2
dec di
jnz nextDec2
pop di si
ret
nextDec3:
mov si, 7000h
jmp decsi3
decSi3:
dec si
jnz decSi3
dec di
jnz nextDec3
pop di si
ret
ret
ENDP Shortdelay
PROC tusKontrol2
push ax
mov ah,0Bh ;Durum kontrolü, sonuç al'de 00 veya FF ile döner
int 21h ;
cmp al,0
jnz Devam
stc ;Carry Flag 1 yapılır, ana döngüde devam edilip edilmeyeceği buraya bağlı
Devam: pop ax
ret
ENDP tusKontrol2
PROC karakterYaz
push ax bx cx dx bp
mov ah,13h ;write string
mov al,01h ;yeşil renk
xor bh,bh ;sayfa numarası???????video page
mov bp, OFFSET KARAKTER ;yazılacak bölüm
mov bl, varColor ; attribute 4 - magenta
mov cx,1 ;number of characters in string
mov dh,satirNo ;satır numarası atanır (kural-int10)
mov dl,sutunNo ;sütun numarası atanır (kural-int10)
int 10h
pop bp dx cx bx ax
ret
ENDP karakterYaz
PROC hizAl
;MOV AH,09H ; menunun 2satiri şimdilik alma!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
;INT 21H
MOV AH,3FH ;hiz al
MOV BX,0
MOV CX,max_length
MOV DX,offset hiz
INT 21H
ret
ENDP hizAl
PROC aralikAl
;MOV AH,09H ; menunun 3satiri şimdilik alma!!!!!!!!!!!!!!!!!!!!!
;INT 21H
MOV AH,3FH ;aralik al
MOV BX,0
MOV CX,max_length
MOV DX,offset aralik
INT 21H
ret
ENDP aralikAl
END Programlabproje7
.model small
.stack 100h
.data
data ekranyazi db 13,10,"matrix ekran koruyucu"
db 13,10,""
db 13,10,"$"
KARAKTER db 'a'
SATIR db 5
SUTUN db 10
.code
Program:
call basla
mov dx, offset ekranyazi
call mesajYazdir
call tusKontrol
call ekranTemizle
main:
call karakterYaz
call kaydir
call Shortdelay
call rastgele
call tusKontrol2
jc main
call son
PROC basla
mov ax,@DATA
mov ds,ax
mov es,ax ;extra segment
ret
ENDP basla
PROC mesajYazdir
push ax
mov ah,09h ;write string to standart output
int 21h
pop ah
ret
ENDP mesajYazdir
PROC tusKontrol
push ax
mov ah,01h ;read character from standart input
int 21h
pop ax
ret
ENDP tusKontrol
PROC ekranTemizle
push ax bx cx dx
mov bl,0
mov bh,0
sub cx,cx
mov dx,184fh ;18h = 24 satır & 4f = 79 sütun
mov ax,0600h ;scroll all lines up
int 10h
pop dx cx bx ax
ret
ENDP ekranTemizle
PROC son
push ax
mov ah,4ch
int 21h
pop ax
ret
ENDP son
PROC kaydir
add satirNo,1
add sutunNo,2
cmp satirNo,23
jna satirOnay ;jump not above
mov satirNo,1
satirOnay:
cmp sutunNo,79
jna sutunOnay
mov sutunNo,0
sutunOnay:
ret
ENDP kaydir
PROC rastgele
MOV AH,2CH
INT 21H ;GET SYSTEM TIME ;veya shr olur mu??
;CH = HOUR ;(elimizdeki bir değer için)
;CL = MINUTE
;DH = SECOND
;DL = 1/100 SECONDS
MOV AL,DL
MOV AH,0 ;
MOV BX,10 ;
DIV BL ;AX DECIMAL'E ÇEVRİLDİ
OR AX,3030H ;DECIMAL AX ASCII'YE ÇEVRİLDİ
MOV CX,0
MOV CL,AH
MOV DL,AL
PROC Shortdelay
push ax bx cx dx ; 1 saniye gecikme
mov cx,10h
delay0:
push cx
mov cx, 00fffh
delay1:
loop delay1
pop cx
loop delay0
pop dx cx bx ax
ret
ENDP Shortdelay
PROC tusKontrol2
push ax
mov ah,0Bh ;Durum kontrolü, sonuç al'de 00 veya FF ile döner
int 21h ;
cmp al,0
jnz Devam
stc ;????????????????????????????????????????????????????????????????????????????????????
Devam: pop ax
ret
ENDP tusKontrol2
PROC karakterYaz
push ax bx cx dx bp
mov ah,13h
mov al,01h
xor bh,bh
mov bp, OFFSET KARAKTER
mov cx,1
mov dh,SATIR
mov dl,SUTUN
int 10h
pop bp dx cx bx ax
ret
ENDP karakterYaz
END Programoy
.model small
.stack 100h
.data
max_length equ 100
ekranyazi db 13,10,"matrix ekran koruyucu"
db 13,10,""
db 13,10,"$"
KARAKTER db 'a'
satirNo db 5
sutunNo db 10
aralik db max_length dup (?)
hiz db max_length dup (?)
.code
Program:
call basla
mov dx, OFFSET ekranyazi
call mesajYazdir
call hizAl
call aralikAl
call tusKontrol
call ekranTemizle
main:
call karakterYaz
call kaydir
call Shortdelay
call rastgele
call tusKontrol2
jc main ;tusKontrol2 döngüsündeki stc'ye bağlı olarak çalışır (bitsin mi bitmesin mi kontrolü)
call son
PROC basla
mov ax,@DATA
mov ds,ax
mov es,ax ;extra segment
ret
ENDP basla
PROC mesajYazdir
push ax
mov ah,09h ;write string to standart output
int 21h
pop ax
ret
ENDP mesajYazdir
PROC tusKontrol
push ax
mov ah,01h ;read character from standart input
int 21h
pop ax
ret
ENDP tusKontrol
PROC ekranTemizle
push ax bx cx dx
mov bl,0
mov bh,0
sub cx,cx
mov dx,184fh ;18h = 24 satır & 4f = 79 sütun
mov ax,0600h ;scroll all lines up
int 10h
pop dx cx bx ax
ret
ENDP ekranTemizle
PROC son
push ax
mov ah,4ch
int 21h
pop ax
ret
ENDP son
PROC kaydir
add satirNo,1
add sutunNo,2
cmp satirNo,23
jna satirOnay ;jump not above
mov satirNo,1
satirOnay:
cmp sutunNo,79
jna sutunOnay
mov sutunNo,0
sutunOnay:
ret
ENDP kaydir
PROC rastgele
MOV AH,2CH
INT 21H ;GET SYSTEM TIME ;veya shr olur mu??
;CH = HOUR ;(elimizdeki bir değer için)
;CL = MINUTE
;DH = SECOND
;DL = 1/100 SECONDS
mov satirNo,dh
mov sutunNo,dl
ret
ENDP rastgele
PROC Shortdelay
push si di
cmp hiz,'1'
je delay1
cmp hiz,'2'
je delay2
cmp hiz,'3'
je delay3
delay1:
mov di, 0900h
;mov di,0100h ;???????????????
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay2:
mov di, 2000h
cmp aralik, '1'
jz nextdec1
cmp aralik ,'2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay3:
mov di, 4000h
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
nextDec1:
mov si, 2500h
jmp decsi1
decSi1:
dec si
jnz decSi1
dec di
jnz nextDec1
pop di si
ret
nextDec2:
mov si, 5000h
jmp decsi2
decSi2:
dec si
jnz decSi2
dec di
jnz nextDec2
pop di si
ret
nextDec3:
mov si, 7000h
jmp decsi3
decSi3:
dec si
jnz decSi3
dec di
jnz nextDec3
pop di si
ret
ret
ENDP Shortdelay
PROC tusKontrol2
push ax
mov ah,0Bh ;Durum kontrolü, sonuç al'de 00 veya FF ile döner
int 21h ;
cmp al,0
jnz Devam
stc ;Carry Flag 1 yapılır, ana döngüde devam edilip edilmeyeceği buraya bağlı
Devam: pop ax
ret
ENDP tusKontrol2
PROC karakterYaz
push ax bx cx dx bp
mov ah,13h ;write string
mov al,01h
xor bh,bh ;sayfa numarası??????????
mov bp, OFFSET KARAKTER ;yazılacak bölüm
mov cx,1 ;number of characters in string
mov dh,satirNo ;satır numarası atanır (kural-int10)
mov dl,sutunNo ;sütun numarası atanır (kural-int10)
int 10h
pop bp dx cx bx ax
ret
ENDP karakterYaz
PROC hizAl
;MOV AH,09H ; menunun 2satiri şimdilik alma!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
;INT 21H
MOV AH,3FH ;hiz al
MOV BX,0
MOV CX,max_length
MOV DX,offset hiz
INT 21H
ret
ENDP hizAl
PROC aralikAl
;MOV AH,09H ; menunun 3satiri şimdilik alma!!!!!!!!!!!!!!!!!!!!!
;INT 21H
MOV AH,3FH ;aralik al
MOV BX,0
MOV CX,max_length
MOV DX,offset aralik
INT 21H
ret
ENDP aralikAl
END Programproje
.model small
.stack 100h
.data
ekranyazi db 13,10,"matrix ekran koruyucu"
db 13,10,""
db 13,10,"$"
KARAKTER db 'a'
satirNo db 5
sutunNo db 10
.code
Program:
call basla
mov dx, OFFSET ekranyazi
call mesajYazdir
call tusKontrol
call ekranTemizle
main:
call karakterYaz
call kaydir
call Shortdelay
call rastgele
call tusKontrol2
jc main
call son
PROC basla
mov ax,@DATA
mov ds,ax
mov es,ax ;extra segment
ret
ENDP basla
PROC mesajYazdir
push ax
mov ah,09h ;write string to standart output
int 21h
pop ah
ret
ENDP mesajYazdir
PROC tusKontrol
push ax
mov ah,01h ;read character from standart input
int 21h
pop ax
ret
ENDP tusKontrol
PROC ekranTemizle
push ax bx cx dx
mov bl,0
mov bh,0
sub cx,cx
mov dx,184fh ;18h = 24 satır & 4f = 79 sütun
mov ax,0600h ;scroll all lines up
int 10h
pop dx cx bx ax
ret
ENDP ekranTemizle
PROC son
push ax
mov ah,4ch
int 21h
pop ax
ret
ENDP son
PROC kaydir
add satirNo,1
add sutunNo,2
cmp satirNo,23
jna satirOnay ;jump not above
mov satirNo,1
satirOnay:
cmp sutunNo,79
jna sutunOnay
mov sutunNo,0
sutunOnay:
ret
ENDP kaydir
PROC rastgele
MOV AH,2CH
INT 21H ;GET SYSTEM TIME ;veya shr olur mu??
;CH = HOUR ;(elimizdeki bir değer için)
;CL = MINUTE
;DH = SECOND
;DL = 1/100 SECONDS
MOV AL,DL
MOV AH,0 ;
MOV BX,10 ;
DIV BL ;AX DECIMAL'E ÇEVRİLDİ
OR AX,3030H ;DECIMAL AX ASCII'YE ÇEVRİLDİ
MOV CX,0
MOV CL,AH
MOV DL,AL
ret
ENDP rastgele
PROC Shortdelay
push ax bx cx dx ; 1 saniye gecikme
mov cx,10h
delay0:
push cx
mov cx, 00fffh
delay1:
loop delay1
pop cx
loop delay0
pop dx cx bx ax
ret
ENDP Shortdelay
PROC tusKontrol2
push ax
mov ah,0Bh ;Durum kontrolü, sonuç al'de 00 veya FF ile döner
int 21h ;
cmp al,0
jnz Devam
stc ;????????????????????????????????????????????????????????????????????????????????????
Devam: pop ax
ret
ENDP tusKontrol2
PROC karakterYaz
push ax bx cx dx bp
mov ah,13h
mov al,01h
xor bh,bh
mov bp, OFFSET KARAKTER
mov cx,1
mov dh,satirNo
mov dl,sutunNo
int 10h
pop bp dx cx bx ax
ret
ENDP karakterYaz
END Programkahson
.model small
.stack 100h
.data
max_length equ 100
ekranyazi db 13,10,"matrix ekran koruyucu"
db 13,10,""
db 13,10,"$"
KARAKTER db 'a'
satirNo db 5
sutunNo db 10
varColor db 027h ;renk ayarı
aralik db max_length dup (?)
hiz db max_length dup (?)
.code
Program:
call basla
mov dx, OFFSET ekranyazi
call mesajYazdir
call hizAl
call aralikAl
;call tusKontrol ;zaten ayarlar girildiğinde otomatik başlıyor
call ekranTemizle
main:
call karakterYaz
call kaydir
call Shortdelay
call rastgele
call tusKontrol2
jc main ;tusKontrol2 döngüsündeki stc'ye bağlı olarak çalışır (bitsin mi bitmesin mi kontrolü)
call son
PROC basla
mov ax,@DATA ;tipik başlangıç işlemleri
mov ds,ax
mov es,ax ;extra segment
ret
ENDP basla
PROC mesajYazdir
push ax
mov ah,09h ;write string to standart output
int 21h
pop ax
ret
ENDP mesajYazdir
PROC tusKontrol
push ax
mov ah,01h ;read character from standart input
int 21h
pop ax
ret
ENDP tusKontrol
PROC ekranTemizle
push ax bx cx dx
mov bl,0
mov bh,0
sub cx,cx
mov dx,184fh ;18h = 24 satır & 4f = 79 sütun
mov ax,0600h ;scroll all lines up
int 10h
pop dx cx bx ax
ret
ENDP ekranTemizle
PROC son
push ax
;tipik sonlandırma işlemleri
mov ah,4ch
int 21h
pop ax
ret
ENDP son
PROC kaydir
add satirNo,1
add sutunNo,2
cmp satirNo,23 ;ekrana sığabilecek maksimum satır sayısı
jna satirOnay ;jump not above
mov satirNo,1
satirOnay:
cmp sutunNo,79 ;ekrana sığabilecek maksimum sütun sayısı
jna sutunOnay
mov sutunNo,0
sutunOnay:
ret
ENDP kaydir
PROC rastgele
MOV AH,2CH ;saati kullanarak rastgele sayı üretiyor
INT 21H
MOV KARAKTER,DL
ret
ENDP rastgele
PROC Shortdelay
push si di ;kullanıcı ayarlarına göre gecikme ve sıklık ayarı
cmp hiz,'1'
je delay1
cmp hiz,'2'
je delay2
cmp hiz,'3'
je delay3
delay1:
mov di, 0900h
;mov di,0100h
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay2:
mov di, 2000h
cmp aralik, '1'
jz nextdec1
cmp aralik ,'2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay3:
mov di, 4000h
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
nextDec1:
mov si, 2500h
jmp decsi1
decSi1:
dec si
jnz decSi1
dec di
jnz nextDec1
pop di si
ret
nextDec2:
mov si, 5000h
jmp decsi2
decSi2:
dec si
jnz decSi2
dec di
jnz nextDec2
pop di si
ret
nextDec3:
mov si, 7000h
jmp decsi3
decSi3:
dec si
jnz decSi3
dec di
jnz nextDec3
pop di si
ret
ret
ENDP Shortdelay
PROC tusKontrol2
push ax
mov ah,0Bh ;Durum kontrolü, sonuç al'de 00 veya FF ile döner
int 21h ;
cmp al,0
jnz Devam
stc ;Carry Flag 1 yapılır, ana döngüde devam edilip edilmeyeceği buraya bağlı
Devam: pop ax
ret
ENDP tusKontrol2
PROC karakterYaz
push ax bx cx dx bp
mov ah,13h ;write string
mov al,01h ;yeşil renk
xor bh,bh ;sayfa numarası /// video page
mov bp, OFFSET KARAKTER ;yazılacak bölüm
mov bl, varColor ;renk ayarı
mov cx,1 ;number of characters in string
mov dh,satirNo ;satır numarası atanır (kural-int10)
mov dl,sutunNo ;sütun numarası atanır (kural-int10)
int 10h
pop bp dx cx bx ax
ret
ENDP karakterYaz
PROC hizAl
MOV AH,3FH ;hiz al
MOV BX,0
MOV CX,max_length
MOV DX,offset hiz
INT 21H
ret
ENDP hizAl
PROC aralikAl
MOV AH,3FH ;aralik al
MOV BX,0
MOV CX,max_length
MOV DX,offset aralik
INT 21H
ret
ENDP aralikAl
END Programkarisik
.model small
.stack 100h
.data
max_length equ 100
ekranyazi db 13,10,"matrix ekran koruyucu - hiz(1-2-3) & aralik(1-2-3) girin"
db 13,10,""
db 13,10,"$"
KARAKTER db 'a'
satirNo db 5
sutunNo db 10
varColor db 027h ;dolgu rengi
aralik db max_length dup (?)
hiz db max_length dup (?)
.code
Program:
call basla
mov dx, OFFSET ekranyazi
call mesajYazdir
call hizAl
call aralikAl
;call tusKontrol ;değerlerden sonra zaten giriş yapıyor o yüzden iptal
call ekranTemizle
main:
call karakterYaz
call kaydir
call Shortdelay
call rastgele
call tusKontrol2
jc main ;tusKontrol2 döngüsündeki stc'ye bağlı olarak çalışır (bitsin mi bitmesin mi kontrolü)
call son
;BURADAN SONRA PROSEDÜRLER BAŞLIYOR
PROC basla
mov ax,@DATA ;tipik başlangıç işlemleri
mov ds,ax
mov es,ax ;extra segment
ret
ENDP basla
PROC mesajYazdir
push ax
mov ah,09h ;write string to standart output
int 21h
pop ax
ret
ENDP mesajYazdir
PROC tusKontrol
push ax
mov ah,01h ;read character from standart input
int 21h
pop ax
ret
ENDP tusKontrol
PROC ekranTemizle
push ax bx cx dx
mov bl,0
mov bh,0
sub cx,cx
mov dx,184fh ;18h = 24 satır & 4f = 79 sütun
mov ax,0600h ;scroll all lines up
int 10h
pop dx cx bx ax
ret
ENDP ekranTemizle
PROC son
push ax
mov ah,4ch ;tipik bitiriş işlemleri
int 21h
pop ax
ret
ENDP son
PROC kaydir
mov ah,2ch ;rastgele değer alınıyor
int 21h
add satirNo,dl ;rastgele değerler satır ve sütün belirliyor
add sutunNo,dh
cmp satirNo,23 ;ekranda sığabilecek maksimum sayı ile karşılaştırılıyor
jna satirOnay ;jump not above
mov satirNo,dl
satirOnay:
cmp sutunNo,79 ;ekranda sığabilecek maksimum sayı ile karşılaştırılıyor
jna sutunOnay
mov sutunNo,dh
sutunOnay:
ret
ENDP kaydir
PROC rastgele
MOV AH,2CH ;bilgisayar saati üzerinden rastgele sayı üretiliyor
INT 21H
MOV KARAKTER,DL
ret
ENDP rastgele
PROC Shortdelay
push si di ;kullanıcı seçimine göre hız ve sıklık ayarlanıyor
cmp hiz,'1'
je delay1
cmp hiz,'2'
je delay2
cmp hiz,'3'
je delay3
delay1:
mov di, 0900h
;mov di,0100h
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay2:
mov di, 2000h
cmp aralik, '1'
jz nextdec1
cmp aralik ,'2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay3:
mov di, 4000h
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
nextDec1:
mov si, 2500h
jmp decsi1
decSi1:
dec si
jnz decSi1
dec di
jnz nextDec1
pop di si
ret
nextDec2:
mov si, 5000h
jmp decsi2
decSi2:
dec si
jnz decSi2
dec di
jnz nextDec2
pop di si
ret
nextDec3:
mov si, 7000h
jmp decsi3
decSi3:
dec si
jnz decSi3
dec di
jnz nextDec3
pop di si
ret
ret
ENDP Shortdelay
PROC tusKontrol2
push ax
mov ah,0Bh ;Durum kontrolü, sonuç al'de 00 veya FF ile döner
int 21h ;
cmp al,0
jnz Devam
stc ;Carry Flag 1 yapılır, ana döngüde devam edilip edilmeyeceği buraya bağlı
Devam: pop ax
ret
ENDP tusKontrol2
PROC karakterYaz
push ax bx cx dx bp
mov ah,13h ;write string
mov al,01h ;yeşil renk
xor bh,bh ;sayfa numarası /// video page
mov bp, OFFSET KARAKTER ;yazılacak bölüm
mov bl, varColor ;renk ayarı
mov cx,1 ;number of characters in string
mov dh,satirNo ;satır numarası atanır (kural-int10)
mov dl,sutunNo ;sütun numarası atanır (kural-int10)
int 10h
pop bp dx cx bx ax
ret
ENDP karakterYaz
PROC hizAl
MOV AH,3FH ;hiz al
MOV BX,0
MOV CX,max_length
MOV DX,offset hiz
INT 21H
ret
ENDP hizAl
PROC aralikAl
MOV AH,3FH ;aralik al
MOV BX,0
MOV CX,max_length
MOV DX,offset aralik
INT 21H
ret
ENDP aralikAl
END Programoneya
.model small
.stack 100h
.data
max_length equ 100
ekranyazi db 13,10,"matrix ekran koruyucu - hiz(1-2-3) & aralik(1-2-3) girin"
db 13,10,""
db 13,10,"$"
KARAKTER db 'a'
satirNo db 5
sutunNo db 10
varColor db 027h
aralik db max_length dup (?)
hiz db max_length dup (?)
.code
Program:
call basla
mov dx, OFFSET ekranyazi
call mesajYazdir
call hizAl
call aralikAl
;call tusKontrol ;değerlerden sonra zaten giriş yapıyor
call ekranTemizle
main:
call karakterYaz
call kaydir
call Shortdelay
call rastgele
call tusKontrol2
jc main ;tusKontrol2 döngüsündeki stc'ye bağlı olarak çalışır (bitsin mi bitmesin mi kontrolü)
call son
PROC basla
mov ax,@DATA
mov ds,ax
mov es,ax ;extra segment
ret
ENDP basla
PROC mesajYazdir
push ax
mov ah,09h ;write string to standart output
int 21h
pop ax
ret
ENDP mesajYazdir
PROC tusKontrol
push ax
mov ah,01h ;read character from standart input
int 21h
pop ax
ret
ENDP tusKontrol
PROC ekranTemizle
push ax bx cx dx
mov bl,0
mov bh,0
sub cx,cx
mov dx,184fh ;18h = 24 satır & 4f = 79 sütun
mov ax,0600h ;scroll all lines up
int 10h
pop dx cx bx ax
ret
ENDP ekranTemizle
PROC son
push ax
mov ah,4ch
int 21h
pop ax
ret
ENDP son
PROC kaydir
mov ah,2ch
int 21h
add satirNo,dl
add sutunNo,dh
cmp satirNo,23
jna satirOnay ;jump not above
mov satirNo,1
satirOnay:
cmp sutunNo,79
jna sutunOnay
mov sutunNo,0
sutunOnay:
ret
ENDP kaydir
PROC rastgele
MOV AH,2CH
INT 21H
MOV KARAKTER,DL
ret
ENDP rastgele
PROC Shortdelay
push si di
cmp hiz,'1'
je delay1
cmp hiz,'2'
je delay2
cmp hiz,'3'
je delay3
delay1:
mov di, 0900h
;mov di,0100h ;???????????????
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay2:
mov di, 2000h
cmp aralik, '1'
jz nextdec1
cmp aralik ,'2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay3:
mov di, 4000h
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
nextDec1:
mov si, 2500h
jmp decsi1
decSi1:
dec si
jnz decSi1
dec di
jnz nextDec1
pop di si
ret
nextDec2:
mov si, 5000h
jmp decsi2
decSi2:
dec si
jnz decSi2
dec di
jnz nextDec2
pop di si
ret
nextDec3:
mov si, 7000h
jmp decsi3
decSi3:
dec si
jnz decSi3
dec di
jnz nextDec3
pop di si
ret
ret
ENDP Shortdelay
PROC tusKontrol2
push ax
mov ah,0Bh ;Durum kontrolü, sonuç al'de 00 veya FF ile döner
int 21h ;
cmp al,0
jnz Devam
stc ;Carry Flag 1 yapılır, ana döngüde devam edilip edilmeyeceği buraya bağlı
Devam: pop ax
ret
ENDP tusKontrol2
PROC karakterYaz
push ax bx cx dx bp
mov ah,13h ;write string
mov al,01h ;yeşil renk
xor bh,bh ;sayfa numarası???????video page
mov bp, OFFSET KARAKTER ;yazılacak bölüm
mov bl, varColor ; attribute 4 - magenta
mov cx,1 ;number of characters in string
mov dh,satirNo ;satır numarası atanır (kural-int10)
mov dl,sutunNo ;sütun numarası atanır (kural-int10)
int 10h
pop bp dx cx bx ax
ret
ENDP karakterYaz
PROC hizAl
;MOV AH,09H ; menunun 2satiri şimdilik alma!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
;INT 21H
MOV AH,3FH ;hiz al
MOV BX,0
MOV CX,max_length
MOV DX,offset hiz
INT 21H
ret
ENDP hizAl
PROC aralikAl
;MOV AH,09H ; menunun 3satiri şimdilik alma!!!!!!!!!!!!!!!!!!!!!
;INT 21H
MOV AH,3FH ;aralik al
MOV BX,0
MOV CX,max_length
MOV DX,offset aralik
INT 21H
ret
ENDP aralikAl
END Programsecmeyok
.model small
.stack 100h
.data
ekranyazi db 13,10,"matrix ekran koruyucu"
db 13,10,""
db 13,10,"$"
KARAKTER db 'a'
varColor db 027h ;renk ayarı
satirNo db 5
sutunNo db 10
.code
Program:
call basla
mov dx, OFFSET ekranyazi
call mesajYazdir
call tusKontrol
call ekranTemizle
main:
call karakterYaz
call kaydir
call Shortdelay
call rastgele
call tusKontrol2
jc main ;tusKontrol2 döngüsündeki stc'ye bağlı olarak çalışır (bitsin mi bitmesin mi kontrolü)
call son
PROC basla
mov ax,@DATA ;tipik başlangıç işlemleri
mov ds,ax
mov es,ax ;extra segment
ret
ENDP basla
PROC mesajYazdir
push ax
mov ah,09h ;write string to standart output
int 21h
pop ax
ret
ENDP mesajYazdir
PROC tusKontrol
push ax
mov ah,01h ;read character from standart input
int 21h ;işleme başlamak için bir tuşa basılması bekleniyor
pop ax
ret
ENDP tusKontrol
PROC ekranTemizle
push ax bx cx dx
mov bl,0
mov bh,0
sub cx,cx
mov dx,184fh ;18h = 24 satır & 4f = 79 sütun
mov ax,0600h ;scroll all lines up
int 10h
pop dx cx bx ax
ret
ENDP ekranTemizle
PROC son
push ax
mov ah,4ch ;tipik sonlandırma işlemleri
int 21h
pop ax
ret
ENDP son
PROC kaydir
add satirNo,1 ;karakterleri kaydırma işlemi
add sutunNo,2
cmp satirNo,23 ;ekrana sığabilecek maksimum satır sayısı
jna satirOnay ;jump not above
mov satirNo,1
satirOnay:
cmp sutunNo,79 ;ekrana sığabilecek maksimum sütun sayısı
jna sutunOnay
mov sutunNo,0
sutunOnay:
ret
ENDP kaydir
PROC rastgele
MOV AH,2CH ;saati kullanarak rastgele sayı üretiyor
INT 21H
MOV KARAKTER,DL
ret
ENDP rastgele
PROC Shortdelay
push ax bx cx dx ; 1 saniye gecikme
mov cx,10h
delay0:
push cx
mov cx, 00fffh
delay1:
loop delay1
pop cx
loop delay0
pop dx cx bx ax
ret
ENDP Shortdelay
PROC tusKontrol2
push ax
mov ah,0Bh ;Durum kontrolü, sonuç al'de 00 veya FF ile döner
int 21h ;
cmp al,0
jnz Devam
stc ;Carry Flag 1 yapılır, ana döngüde devam edilip edilmeyeceği buraya bağlı
Devam: pop ax
ret
ENDP tusKontrol2
PROC karakterYaz
push ax bx cx dx bp
mov ah,13h ;write string
mov al,01h ;yeşil renk
xor bh,bh ;sayfa numarası /// video page
mov bp, OFFSET KARAKTER ;yazılacak bölüm
mov bl, varColor ;renk ayarı
mov cx,1 ;number of characters in string
mov dh,satirNo ;satır numarası atanır (kural-int10)
mov dl,sutunNo ;sütun numarası atanır (kural-int10)
int 10h
pop bp dx cx bx ax
ret
ENDP karakterYaz
END Programsonden
.model small
.stack 100h
.data
max_length equ 100
ekranyazi db 13,10,"matrix ekran koruyucu - hiz(1-2-3) & aralik(1-2-3) girin"
db 13,10,""
db 13,10,"$"
KARAKTER db 'a'
varColor db 027h
satirNo db 5
sutunNo db 10
aralik db max_length dup (?)
hiz db max_length dup (?)
.code
Program:
call basla
mov dx, OFFSET ekranyazi
call mesajYazdir
call hizAl
call aralikAl
;call tusKontrol ;İPTAL EDİLDİ
call ekranTemizle
main:
call karakterYaz
call kaydir
call Shortdelay
call rastgele
call tusKontrol2
jc main ;tusKontrol2 döngüsündeki stc'ye bağlı olarak çalışır (bitsin mi bitmesin mi kontrolü)
call son
PROC basla
mov ax,@DATA
mov ds,ax
mov es,ax ;extra segment
ret
ENDP basla
PROC mesajYazdir
push ax
mov ah,09h ;write string to standart output
int 21h
pop ax
ret
ENDP mesajYazdir
PROC tusKontrol
push ax
mov ah,01h ;read character from standart input
int 21h
pop ax
ret
ENDP tusKontrol
PROC ekranTemizle
push ax bx cx dx
mov bl,0
mov bh,0
sub cx,cx
mov dx,184fh ;18h = 24 satır & 4f = 79 sütun
mov ax,0600h ;scroll all lines up
int 10h
pop dx cx bx ax
ret
ENDP ekranTemizle
PROC son
push ax
mov ah,4ch
int 21h
pop ax
ret
ENDP son
PROC kaydir
add satirNo,1
add sutunNo,2
cmp satirNo,23
jna satirOnay ;jump not above
mov satirNo,1
satirOnay:
cmp sutunNo,79
jna sutunOnay
mov sutunNo,0
sutunOnay:
ret
ENDP kaydir
PROC rastgele
MOV AH,2CH
INT 21H
MOV KARAKTER,DL
ret
ENDP rastgele
PROC Shortdelay
push si di
cmp hiz,'1'
je delay1
cmp hiz,'2'
je delay2
cmp hiz,'3'
je delay3
delay1:
mov di, 0900h
;mov di,0100h ;???????????????
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay2:
mov di, 2000h
cmp aralik, '1'
jz nextdec1
cmp aralik ,'2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay3:
mov di, 4000h
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
nextDec1:
mov si, 2500h
jmp decsi1
decSi1:
dec si
jnz decSi1
dec di
jnz nextDec1
pop di si
ret
nextDec2:
mov si, 5000h
jmp decsi2
decSi2:
dec si
jnz decSi2
dec di
jnz nextDec2
pop di si
ret
nextDec3:
mov si, 7000h
jmp decsi3
decSi3:
dec si
jnz decSi3
dec di
jnz nextDec3
pop di si
ret
ENDP Shortdelay
PROC tusKontrol2
push ax
mov ah,0Bh ;Durum kontrolü, sonuç al'de 00 veya FF ile döner
int 21h ;
cmp al,0
jnz Devam
stc ;Carry Flag 1 yapılır, ana döngüde devam edilip edilmeyeceği buraya bağlı
Devam: pop ax
ret
ENDP tusKontrol2
PROC karakterYaz
push ax bx cx dx bp
mov ah,13h ;write string
mov al,01h ;yeşil renk
xor bh,bh ;sayfa numarası???????video page
mov bp, OFFSET KARAKTER ;yazılacak bölüm
mov bl, varColor ; attribute 4 - magenta
mov cx,1 ;number of characters in string
mov dh,satirNo ;satır numarası atanır (kural-int10)
mov dl,sutunNo ;sütun numarası atanır (kural-int10)
int 10h
pop bp dx cx bx ax
ret
ENDP karakterYaz
PROC hizAl
;MOV AH,09H ; menunun 2satiri şimdilik alma!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
;INT 21H
MOV AH,3FH ;hiz al
MOV BX,0
MOV CX,max_length
MOV DX,offset hiz
INT 21H
ret
ENDP hizAl
PROC aralikAl
;MOV AH,09H ; menunun 3satiri şimdilik alma!!!!!!!!!!!!!!!!!!!!!
;INT 21H
MOV AH,3FH ;aralik al
MOV BX,0
MOV CX,max_length
MOV DX,offset aralik
INT 21H
ret
ENDP aralikAl
END Programkahson
.model small
.stack 100h
.data
ekranyazi db 13,10,"matrix ekran koruyucu"
db 13,10,""
db 13,10,"$"
KARAKTER db 'a'
satirNo db 5
sutunNo db 10
.code
Program:
call basla
mov dx, OFFSET ekranyazi
call mesajYazdir
call tusKontrol
call ekranTemizle
main:
call karakterYaz
call kaydir
call Shortdelay
call rastgele
call tusKontrol2
jc main ;tusKontrol2 döngüsündeki stc'ye bağlı olarak çalışır (bitsin mi bitmesin mi kontrolü)
call son
PROC basla
mov ax,@DATA
mov ds,ax
mov es,ax ;extra segment
ret
ENDP basla
PROC mesajYazdir
push ax
mov ah,09h ;write string to standart output
int 21h
pop ax
ret
ENDP mesajYazdir
PROC tusKontrol
push ax
mov ah,01h ;read character from standart input
int 21h
pop ax
ret
ENDP tusKontrol
PROC ekranTemizle
push ax bx cx dx
mov bl,0
mov bh,0
sub cx,cx
mov dx,184fh ;18h = 24 satır & 4f = 79 sütun
mov ax,0600h ;scroll all lines up
int 10h
pop dx cx bx ax
ret
ENDP ekranTemizle
PROC son
push ax
mov ah,4ch
int 21h
pop ax
ret
ENDP son
PROC kaydir
add satirNo,1
add sutunNo,2
cmp satirNo,23
jna satirOnay ;jump not above
mov satirNo,1
satirOnay:
cmp sutunNo,79
jna sutunOnay
mov sutunNo,0
sutunOnay:
ret
ENDP kaydir
PROC rastgele
push dx
mov dl, sutunNo
mov dh, satirNo
shr dl,1
jnc no_XOR
shr dh,1
jnc no_XOR
;xor varColor,08H
no_XOR:
inc KARAKTER
cmp KARAKTER,07 ; BELL
jnz not_Bell
inc KARAKTER ;skip Bell
not_Bell:
pop dx
ret
ENDP rastgele
PROC Shortdelay
push ax bx cx dx ; 1 saniye gecikme
mov cx,10h
delay0:
push cx
mov cx, 00fffh
delay1:
loop delay1
pop cx
loop delay0
pop dx cx bx ax
ret
ENDP Shortdelay
PROC tusKontrol2
push ax
mov ah,0Bh ;Durum kontrolü, sonuç al'de 00 veya FF ile döner
int 21h ;
cmp al,0
jnz Devam
stc ;Carry Flag 1 yapılır, ana döngüde devam edilip edilmeyeceği buraya bağlı
Devam: pop ax
ret
ENDP tusKontrol2
PROC karakterYaz
push ax bx cx dx bp
mov ah,13h ;write string
mov al,01h ;renk (yeşil)
xor bh,bh ;sayfa numarası??????????
mov bp, OFFSET KARAKTER ;yazılacak bölüm
mov cx,1 ;number of characters in string
mov dh,satirNo ;satır numarası atanır (kural-int10)
mov dl,sutunNo ;sütun numarası atanır (kural-int10)
int 10h
pop bp dx cx bx ax
ret
ENDP karakterYaz
END Programkahson2
.model small
.stack 100h
.data
max_length equ 100
ekranyazi db 13,10,"matrix ekran koruyucu"
db 13,10,""
db 13,10,"$"
KARAKTER db 'a'
satirNo db 5
sutunNo db 10
varColor db 027h
aralik db max_length dup (?)
hiz db max_length dup (?)
.code
Program:
call basla
mov dx, OFFSET ekranyazi
call mesajYazdir
call hizAl
call aralikAl
;call tusKontrol
call ekranTemizle
main:
call karakterYaz
call kaydir
call Shortdelay
call rastgele
call tusKontrol2
jc main ;tusKontrol2 döngüsündeki stc'ye bağlı olarak çalışır (bitsin mi bitmesin mi kontrolü)
call son
PROC basla
mov ax,@DATA
mov ds,ax
mov es,ax ;extra segment
ret
ENDP basla
PROC mesajYazdir
push ax
mov ah,09h ;write string to standart output
int 21h
pop ax
ret
ENDP mesajYazdir
PROC tusKontrol
push ax
mov ah,01h ;read character from standart input
int 21h
pop ax
ret
ENDP tusKontrol
PROC ekranTemizle
push ax bx cx dx
mov bl,0
mov bh,0
sub cx,cx
mov dx,184fh ;18h = 24 satır & 4f = 79 sütun
mov ax,0600h ;scroll all lines up
int 10h
pop dx cx bx ax
ret
ENDP ekranTemizle
PROC son
push ax
mov ah,4ch
int 21h
pop ax
ret
ENDP son
PROC kaydir
add satirNo,1
add sutunNo,2
cmp satirNo,23
jna satirOnay ;jump not above
mov satirNo,1
satirOnay:
cmp sutunNo,79
jna sutunOnay
mov sutunNo,0
sutunOnay:
ret
ENDP kaydir
PROC rastgele
MOV AH,2CH
INT 21H ;GET SYSTEM TIME ;veya shr olur mu??
;CH = HOUR ;(elimizdeki bir değer için)
;CL = MINUTE
;DH = SECOND
;DL = 1/100 SECONDS
mov satirNo,dh
mov sutunNo,dl
ret
ENDP rastgele
PROC Shortdelay
push si di
cmp hiz,'1'
je delay1
cmp hiz,'2'
je delay2
cmp hiz,'3'
je delay3
delay1:
mov di, 0900h
;mov di,0100h ;???????????????
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay2:
mov di, 2000h
cmp aralik, '1'
jz nextdec1
cmp aralik ,'2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
delay3:
mov di, 4000h
cmp aralik, '1'
jz nextdec1
cmp aralik, '2'
jz nextdec2
cmp aralik,'3'
jz nextdec3
nextDec1:
mov si, 2500h
jmp decsi1
decSi1:
dec si
jnz decSi1
dec di
jnz nextDec1
pop di si
ret
nextDec2:
mov si, 5000h
jmp decsi2
decSi2:
dec si
jnz decSi2
dec di
jnz nextDec2
pop di si
ret
nextDec3:
mov si, 7000h
jmp decsi3
decSi3:
dec si
jnz decSi3
dec di
jnz nextDec3
pop di si
ret
ret
ENDP Shortdelay
PROC tusKontrol2
push ax
mov ah,0Bh ;Durum kontrolü, sonuç al'de 00 veya FF ile döner
int 21h ;
cmp al,0
jnz Devam
stc ;Carry Flag 1 yapılır, ana döngüde devam edilip edilmeyeceği buraya bağlı
Devam: pop ax
ret
ENDP tusKontrol2
PROC karakterYaz
push ax bx cx dx bp
mov ah,13h ;write string
mov al,01h ;yeşil renk
xor bh,bh ;sayfa numarası???????video page
mov bp, OFFSET KARAKTER ;yazılacak bölüm
mov bl, varColor ; attribute 4 - magenta
mov cx,1 ;number of characters in string
mov dh,satirNo ;satır numarası atanır (kural-int10)
mov dl,sutunNo ;sütun numarası atanır (kural-int10)
int 10h
pop bp dx cx bx ax
ret
ENDP karakterYaz
PROC hizAl
;MOV AH,09H ; menunun 2satiri şimdilik alma!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
;INT 21H
MOV AH,3FH ;hiz al
MOV BX,0
MOV CX,max_length
MOV DX,offset hiz
INT 21H
ret
ENDP hizAl
PROC aralikAl
;MOV AH,09H ; menunun 3satiri şimdilik alma!!!!!!!!!!!!!!!!!!!!!
;INT 21H
MOV AH,3FH ;aralik al
MOV BX,0
MOV CX,max_length
MOV DX,offset aralik
INT 21H
ret
ENDP aralikAl
END Programproje
.model small
.stack 100h
.data
ekranyazi db 13,10,"matrix ekran koruyucu"
db 13,10,""
db 13,10,"$"
KARAKTER db 'a'
satirNo db 5
sutunNo db 10
.code
Program:
call basla
mov dx, OFFSET ekranyazi
call mesajYazdir
call tusKontrol
call ekranTemizle
main:
call karakterYaz
call kaydir
call Shortdelay
call rastgele
call tusKontrol2
jc main ;tusKontrol2 döngüsündeki stc'ye bağlı olarak çalışır (bitsin mi bitmesin mi kontrolü)
call son
PROC basla
mov ax,@DATA
mov ds,ax
mov es,ax ;extra segment
ret
ENDP basla
PROC mesajYazdir
push ax
mov ah,09h ;write string to standart output
int 21h
pop ax
ret
ENDP mesajYazdir
PROC tusKontrol
push ax
mov ah,01h ;read character from standart input
int 21h
pop ax
ret
ENDP tusKontrol
PROC ekranTemizle
push ax bx cx dx
mov bl,0
mov bh,0
sub cx,cx
mov dx,184fh ;18h = 24 satır & 4f = 79 sütun
mov ax,0600h ;scroll all lines up
int 10h
pop dx cx bx ax
ret
ENDP ekranTemizle
PROC son
push ax
mov ah,4ch
int 21h
pop ax
ret
ENDP son
PROC kaydir
add satirNo,1
add sutunNo,2
cmp satirNo,23
jna satirOnay ;jump not above
mov satirNo,1
satirOnay:
cmp sutunNo,79
jna sutunOnay
mov sutunNo,0
sutunOnay:
ret
ENDP kaydir
PROC rastgele
MOV AH,2CH
INT 21H ;GET SYSTEM TIME ;veya shr olur mu??
;CH = HOUR ;(elimizdeki bir değer için)
;CL = MINUTE
;DH = SECOND
;DL = 1/100 SECONDS
MOV AL,DL
MOV AH,0 ;
MOV BX,10 ;
DIV BL ;AX DECIMAL'E ÇEVRİLDİ
OR AX,3030H ;DECIMAL AX ASCII'YE ÇEVRİLDİ
MOV CX,0
MOV CL,AH
MOV DL,AL
ret
ENDP rastgele
PROC Shortdelay
push ax bx cx dx ; 1 saniye gecikme
mov cx,10h
delay0:
push cx
mov cx, 00fffh
delay1:
loop delay1
pop cx
loop delay0
pop dx cx bx ax
ret
ENDP Shortdelay
PROC tusKontrol2
push ax
mov ah,0Bh ;Durum kontrolü, sonuç al'de 00 veya FF ile döner
int 21h ;
cmp al,0
jnz Devam
stc ;Carry Flag 1 yapılır, ana döngüde devam edilip edilmeyeceği buraya bağlı
Devam: pop ax
ret
ENDP tusKontrol2
PROC karakterYaz
push ax bx cx dx bp
mov ah,13h ;write string
mov al,01h ;renk (yeşil)
xor bh,bh ;sayfa numarası??????????
mov bp, OFFSET KARAKTER ;yazılacak bölüm
mov cx,1 ;number of characters in string
mov dh,satirNo ;satır numarası atanır (kural-int10)
mov dl,sutunNo ;sütun numarası atanır (kural-int10)
int 10h
pop bp dx cx bx ax
ret
ENDP karakterYaz
END Programmatrix
;--------------------------------------------------------------------------------
.model small
;--------------------------------------------------------------------------------
.data ;DATA + VARIABLES
;--------------------------------------------------------------------------------
MessageIntroScreen db 13,10,"This program draws a color character"
db 13,10,"on the Screen and causes it to move."
db 13,10,""
db 13,10,"Press ANY key to exit."
MessageCRLF db 13,10,"$"
varCharacter db 'a'
varColor db 027h
varRowNumber db 5
varColumnNumber db 10
;--------------------------------------------------------------------------------
.stack 100h ;256-word stack;
;--------------------------------------------------------------------------------
.code ; START OF CODE
Program:
;------[ Begin main program body ]-------------------------------------------- call initSegs
call initSegs
mov dx, OFFSET MessageIntroScreen
call printMessage
mov dx, OFFSET MessageCRLF
call printMessage
call Wait4KeyPress
call ClearScreen
main_loop:
call PrintChar
call MoveChar
call ShortDelay
call changeChar
call check4KeyPress
jc main_loop
call eXit
;------[ End main program body ]--------------------------------------------
;------[ Begin PROCedures body ]--------------------------------------------
;------------[ check4KeyPress ]---------------------------------
PROC check4KeyPress
push ax
mov ah, 0Bh
int 21H
cmp al,0 ; is (al == 0) ?
jnz NoKey ;if (al != 0) jump to NoKey label
stc ; else set carry flag
; and return
NoKey:
pop ax
RET
ENDP check4KeyPress
;------------[ ChangeChar ]---------------------------------
Proc changeChar
push dx
mov dl, varColumnNumber
mov dh, varRowNumber
shr dl,2
jnc no_XOR
shr dh,2
jnc no_XOR
xor varColor,08H
no_XOR:
inc VarCharacter
cmp VarCharacter,07 ; BELL
jnz not_Bell
inc VarCharacter ;skip Bell
not_Bell:
pop dx
RET
ENDP ChangeChar
;------------[ initSegs ]--------------------------------
PROC initSegs
mov ax, @DATA
mov ds, ax
mov es,ax
ret
ENDP initSegs
;------------[ printMessage ]---------------------------
PROC printMessage
push ax
mov ah,09h
int 21H
pop ax
ret
ENDP printMessage
;------------[ wait4KeyPress ]---------------------------------
PROC wait4KeyPress
push ax
mov ah, 01h ;Clear Keyb Buffer
int 21h ;call INT 21
pop ax
ret
ENDP wait4KeyPress
;-------------------------[ PrintChar ]--------------------------------------
PROC PrintChar
push ax bx cx dx bp
mov ah,13h ; function 13 - write string (Write Char if length =1!)
mov al,01h ; attrib in bl,move cursor
xor bh,bh ; video page 0
mov bp, OFFSET varCharacter
mov bl, varColor ; attribute 4 - magenta
mov cx,1 ; length of string (character)
mov dh,varRowNumber ; row to put string
mov dl,varColumnNumber ; column to put string
int 10h ; call BIOS service
pop bp dx cx bx ax
ret ; end proc
ENDP PrintChar
;-------------------------[ MoveChar ]--------------------------------------
PROC MoveChar
add varRowNumber, 1
add varColumnNumber, 2
cmp VarRowNumber,23
jna RowOk
mov varRowNumber,1
RowOk:
cmp VarColumnNumber,79
jna ColOK
mov varColumnNumber,0
ColOK:
RET ; end proc
ENDP MoveChar
;-------------------------[ ClearScreen ]--------------------------------------
PROC ClearScreen
push ax bx cx dx
mov bl,0
mov bh,0
sub cx,cx
mov dx,184fh ;18h = 24 rows, 4f = 79 coulums
mov ax,0600h
int 10h
pop dx cx bx ax
RET
ENDP ClearScreen
;-------------------------[ ShortDelay ]--------------------------------------
PROC ShortDelay
push ax bx cx dx ; creates 1 second delay
mov cx,10h
delay0:
push cx
mov cx, 00fffh
delay1:
loop delay1
pop cx
loop delay0
pop dx cx bx ax
RET
ENDP Shortdelay
;------------[ eXit ]-----------------------------------
PROC eXit
push ax
mov ah,4ch ;ah = code to return to DOS
int 21h
pop ax
RET
ENDP eXit
;------------[ END of Procedures Body ]---------------------------
;------[ End main program body ]--------------------------------------------
END Programmatrix
;------------------------------------------------------------------------------------;
; 5x7 LED matrix ;
; Klavyeden girilen karakterler, önce paralel veriye dönüştürülür. Veri eğer, ;
; gösterilebilecek bir karakterse, PIC'in EEPROM'una TUŞ KODU olarak kaydedilir. ;
; Program EEOKU bölümüne geçtiğinde, EEPROM'a kaydedilmiş kodları sırasıyla okur. ;
; Okunan kod, çevrim tablosu tarafından karaktere dönüştürülür. Elde edilen yeni ;
; veri, LED display'lere gönderilir. 7 KASIM 2003 CUMA ;
;------------------------------------------------------------------------------------;
LIST P=16F84A
INCLUDE <P16F84A.INC>
__CONFIG _CP_OFF &_WDT_OFF &_PWRTE_ON &_XT_OSC
;------------------------------------------------------------------------------------;
; Register tanımlamaları ;
;------------------------------------------------------------------------------------;
TEMP EQU H'0F' ; Geçici register.
VERI EQU H'11' ; Seri verinin paralel olarak saklandığı file.
BIT_N EQU H'12' ; Klavyeden alınan bit sayısı.
CHAR_SUTUN EQU H'13' ; Karakterin sütun sayısı.
EEREAD_N EQU H'14' ; EEPROM'dan okunacak maximum sütun sayısı.
EEWRITE_N EQU H'15' ; EEPROM'a kaydedilen maximum sütun sayısı.
LINE EQU H'16' ; Çevrim tablosunda ulaşılacak satır no.
TIMER_H1 EQU H'1A' ; Timer HIGH1.
TIMER_H2 EQU H'1B' ; Timer HIGH2.
TIMA EQU H'1C' ; TimerA
TIMB EQU H'1D' ; TimerB
W_TEMP EQU H'1E' ; W'nin saklandığı geçici register.
STATUS_TEMP EQU H'1F' ; STATUS'ın saklandığı geçici register.
SUTUN1 EQU H'21' ; Sütun 1 bilgisinin saklandığı register.
SUTUN2 EQU H'22' ; Sütun 2 bilgisinin saklandığı register.
SUTUN3 EQU H'23' ; Sütun 3 bilgisinin saklandığı register.
SUTUN4 EQU H'24' ; Sütun 4 bilgisinin saklandığı register.
SUTUN5 EQU H'25' ; Sütun 5 bilgisinin saklandığı register.
SUTUN6 EQU H'26' ; Sütun 6 bilgisinin saklandığı register.
SUTUN7 EQU H'27' ; Sütun 7 bilgisinin saklandığı register.
SUTUN8 EQU H'28' ; Sütun 8 bilgisinin saklandığı register.
SUTUN9 EQU H'29' ; Sütun 9 bilgisinin saklandığı register.
SUTUN10 EQU H'2A' ; Sütun 10 bilgisinin saklandığı register.
SUTUN11 EQU H'2B' ; Sütun 11 bilgisinin saklandığı register.
SUTUN12 EQU H'2C' ; Sütun 12 bilgisinin saklandığı register.
SUTUN13 EQU H'2D' ; Sütun 13 bilgisinin saklandığı register.
SUTUN14 EQU H'2E' ; Sütun 14 bilgisinin saklandığı register.
SUTUN15 EQU H'2F' ; Sütun 15 bilgisinin saklandığı register.
SUTUN16 EQU H'30' ; Sütun 16 bilgisinin saklandığı register.
SUTUN17 EQU H'31' ; Sütun 17 bilgisinin saklandığı register.
SUTUN18 EQU H'32' ; Sütun 18 bilgisinin saklandığı register.
SUTUN19 EQU H'33' ; Sütun 19 bilgisinin saklandığı register.
SUTUN20 EQU H'34' ; Sütun 20 bilgisinin saklandığı register.
SUTUN21 EQU H'35' ; Sütun 21 bilgisinin saklandığı register.
SUTUN22 EQU H'36' ; Sütun 22 bilgisinin saklandığı register.
SUTUN23 EQU H'37' ; Sütun 23 bilgisinin saklandığı register.
SUTUN24 EQU H'38' ; Sütun 24 bilgisinin saklandığı register.
;------------------------------------------------------------------------------------;
ORG H'0000' ; RESET adresi.
GOTO MAIN ; Ana programa.
ORG H'0004' ; Kesme adresi.
GOTO KLYOKU ; Kesme alt programına.
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
YUKLE ; PORTA ve PORTB'nin başlangıç ayarları.
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
BSF STATUS,RP0 ; BANK1'e geç.
MOVLW B'00011000' ; W'ye H'10' yükle.
MOVWF PORTA ; Çıkışlar: RA0=CLOCK, RA1=RESET, RA2=PRESET
; Girişler: RA3=SCAN_END, RA4=Klavye DATA
MOVLW B'10000000' ; W'ye H'7F' yükle.
MOVWF PORTB ; RB7 giriş (Klavye CLOCK), diğerleri çıkış.
BCF STATUS,RP0 ; BANK0'a dön.
CLRF PORTB ; PORTB'yi temizle.
RETURN
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
KLYTIMER ; Bu alt program, besleme gerilimin uygulanmasıyla birlikte, ;
; klavyeden gelen tanıtım bilgilerinin bitmesi için birkaç ;
; saniyelik bir gecikme sağlar. ;
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
MOVLW D'5' ; W'ye 5 yükle.
MOVWF TEMP ; TEMP'e gönder.
BEKLE CALL TIMER_HIGH ; Gecikme alt programını çağır.
DECFSZ TEMP,F ; TEMP-1, 0 mı?
GOTO BEKLE ; Hayır, TEMP'i eksiltmeye devam et.
RETURN ; Alt programdan çık.
;------------------------------------------------------------------------------------;
MAIN ; Ana program.
;------------------------------------------------------------------------------------;
CALL YUKLE ; Portların başlangıç ayarlarını yap.
CALL KLYTIMER ; Klavyeden gelen parazitleri söndür.
CLRF VERI ; VERI'yi temizle.
CLRF EEREAD_N ; EEREAD_N'i temizle.
CLRF EEWRITE_N ; EEWRITE_N'i temizle.
CLRF EEADR ; EEADR'yi temizle.
CLRF PORTB ; PORTB'yi temizle.
MOVLW B'10001000' ; W'ye B'10001000' yükle.
MOVWF INTCON ; Genel kesme izni, PORTB kesmesi aktif.
;------------------------------------------------------------------------------------;
START CLRF PORTB ; PORTB'yi temizle.
BSF PORTA,0 ; CLOCK hazır. (Düşen kenarla tetiklenir.)
BCF PORTA,1 ; RESET=0
BSF PORTA,1 ; RESET=1, sayıcılar saymaya hazır.
CALL SUTUN_TEMIZLE ; Sütun1...Sütun24'ü temizle.
KAYIT_SAYISI? MOVLW 0 ; W'ye 0 yaz.
MOVWF EEADR ; Veri sayısını okumak üzere EEADR'ye gönder.
CALL OKU ; Kayıt sayısını öğren ve dön.
MOVF EEDATA,W ; Kayıt sayısını W'ye yaz.
BTFSC STATUS,Z ; Kayıt sayısı 0'dan farklı mı?
GOTO START ; Hayır, kayıtlı sütun sayısı "0"
DATA?255 MOVF EEDATA,W ; EEDATA'yı W'ye yaz.
SUBLW D'255' ; 255-W
BTFSC STATUS,Z ; DATA, 255'ten farklı mı?
GOTO START ; Hayır 255, yeniden başla.
MOVF EEDATA,W ; EEDATA'yı W'ye yaz.
MOVWF EEREAD_N ; EEREAD_N register'a gönder.
MOVWF EEWRITE_N ; EEWRITE_N register'a gönder.
KAYIT_VARMI? MOVF EEREAD_N,W ; Okunacak karakter sayısını W'ye yaz.
SUBLW H'FF' ; 255-EEREAD_N
BTFSC STATUS,Z ; Okunacak bir kayıt var mı?
GOTO START ; Hayır, tüm kayıt silinmiş.
SONRAKI INCF EEADR,F ; EEADR+1
CALL OKU ; EEPROM'a kayıtlı veriyi al ve dön.
MOVF EEDATA,W ; EEDATA'yı W'ye yaz.
MOVWF VERI ; EEDATA'yı VERI'ye gönder.
SUBLW D'113' ; 113-VERI (Delete tuşunu kodu)
BTFSC STATUS,Z ; Basılan tuş DELETE'in dışında mı?
GOTO START ; Hayır, basılan tuş DELETE.
CALL ANALIZ ; Evet, tuşu analiz et, PORTB'den gönder.
DECFSZ EEREAD_N,F ; Kayıtlı son veri okundu mu?
GOTO BIR_SUTUN_BOS ; Hayır, karakter arası 1 sütun boş bırak.
MOVLW D'41' ; Evet.
MOVWF VERI ; W'ye boşluk karakterinin kodunu yaz.
CALL BOSLUK1 ; Her CALL BOSLUK1...
CALL BOSLUK1 ; ...komutuyla çağrılan...
CALL BOSLUK1 ; ...alt programda 3 sütunluk...
CALL BOSLUK1 ; ...boşluk bırakılır...
CALL BOSLUK1 ; ...Bu, toplam olarak...
CALL BOSLUK1 ; ...30 sütunluk boşluğa denk gelir....
CALL BOSLUK1 ; ...24 sütun kaydırıldığında display...
CALL BOSLUK1 ; ...söner. Bu noktadan itibaren 6 sütun...
CALL BOSLUK1 ; ...kayma süresi kadar daha, ekran...
CALL BOSLUK1 ; ...sönük kalacaktır.
GOTO START ; Ve tüm işlemleri yeniden yap.
BIR_SUTUN_BOS MOVLW H'00' ; W'ye 0 yükle.
MOVWF SUTUN1 ; SUTUN1'e gönder.
MOVWF PORTB ; PORTB'den gönder.
CALL GOSTER ; Sütun bilgilerini göster.
CALL SHIFT ; 1 adım sola ötele.
GOTO SONRAKI ; Hayır, sonraki sütun bilgisini oku.
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
SUTUN_TEMIZLE ; Sütun verisini temizle. ;
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
CLRF SUTUN1
CLRF SUTUN2
CLRF SUTUN3
CLRF SUTUN4
CLRF SUTUN5
CLRF SUTUN6
CLRF SUTUN7
CLRF SUTUN8
CLRF SUTUN9
CLRF SUTUN10
CLRF SUTUN11
CLRF SUTUN12
CLRF SUTUN13
CLRF SUTUN14
CLRF SUTUN15
CLRF SUTUN16
CLRF SUTUN17
CLRF SUTUN18
CLRF SUTUN19
CLRF SUTUN10
CLRF SUTUN21
CLRF SUTUN22
CLRF SUTUN23
CLRF SUTUN24
RETURN
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
OKU ; EEPROM'daki veriyi oku.
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
BSF STATUS,RP0 ; BANK1'e geç.
BSF EECON1,RD ; Girilen adresle ilgili veriyi oku.
BCF STATUS,RP0 ; BANK0'a dön.
RETURN
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
SHIFT ; Sütunları 1 adım sola ötele. ;
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
MOVF SUTUN23,W ; 23. sütunu W'ye yaz.
MOVWF SUTUN24 ; 24. sütuna gönder.
MOVF SUTUN22,W ; 22. sütunu W'ye yaz.
MOVWF SUTUN23 ; 23. sütuna gönder.
MOVF SUTUN21,W ; 21. sütunu W'ye yaz.
MOVWF SUTUN22 ; 22. sütuna gönder.
MOVF SUTUN20,W ; 20. sütunu W'ye yaz.
MOVWF SUTUN21 ; 21. sütuna gönder.
MOVF SUTUN19,W ; 19. sütunu W'ye yaz.
MOVWF SUTUN20 ; 20. sütuna gönder.
MOVF SUTUN18,W ; 18. sütunu W'ye yaz.
MOVWF SUTUN19 ; 19. sütuna gönder.
MOVF SUTUN17,W ; 17. sütunu W'ye yaz.
MOVWF SUTUN18 ; 18. sütuna gönder.
MOVF SUTUN16,W ; 16. sütunu W'ye yaz.
MOVWF SUTUN17 ; 17. sütuna gönder.
MOVF SUTUN15,W ; 15. sütunu W'ye yaz.
MOVWF SUTUN16 ; 16. sütuna gönder.
MOVF SUTUN14,W ; 14. sütunu W'ye yaz.
MOVWF SUTUN15 ; 15. sütuna gönder.
MOVF SUTUN13,W ; 13. sütunu W'ye yaz.
MOVWF SUTUN14 ; 14. sütuna gönder.
MOVF SUTUN12,W ; 12. sütunu W'ye yaz.
MOVWF SUTUN13 ; 13. sütuna gönder.
MOVF SUTUN11,W ; 11. sütunu W'ye yaz.
MOVWF SUTUN12 ; 12. sütuna gönder.
MOVF SUTUN10,W ; 10. sütunu W'ye yaz.
MOVWF SUTUN11 ; 11. sütuna gönder.
MOVF SUTUN9,W ; 9. sütunu W'ye yaz.
MOVWF SUTUN10 ; 10. sütuna gönder.
MOVF SUTUN8,W ; 8. sütunu W'ye yaz.
MOVWF SUTUN9 ; 9. sütuna gönder.
MOVF SUTUN7,W ; 7. sütunu W'ye yaz.
MOVWF SUTUN8 ; 8. sütuna gönder.
MOVF SUTUN6,W ; 6. sütunu W'ye yaz.
MOVWF SUTUN7 ; 7. sütuna gönder.
MOVF SUTUN5,W ; 5. sütunu W'ye yaz.
MOVWF SUTUN6 ; 6. sütuna gönder.
MOVF SUTUN4,W ; 4. sütunu W'ye yaz.
MOVWF SUTUN5 ; 5. sütuna gönder.
MOVF SUTUN3,W ; 3. sütunu W'ye yaz.
MOVWF SUTUN4 ; 4. sütuna gönder.
MOVF SUTUN2,W ; 2. sütunu W'ye yaz.
MOVWF SUTUN3 ; 3. sütuna gönder.
MOVF SUTUN1,W ; 1. sütunu W'ye yaz.
MOVWF SUTUN2 ; 2. sütuna gönder.
RETURN
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
GOSTER ; Tablodan alınan sütun bilgisini PORTB'den gönderme. ;
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
MOVF SUTUN1,W ; 1. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN2,W ; 2. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN3,W ; 3. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN4,W ; 4. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN5,W ; 5. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN6,W ; 6. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN7,W ; 7. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN8,W ; 8. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN9,W ; 9. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN10,W ; 10. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN11,W ; 11. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN12,W ; 12. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN13,W ; 13. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN14,W ; 14. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN15,W ; 15. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN16,W ; 16. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN17,W ; 17. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN18,W ; 18. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN19,W ; 19. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN20,W ; 20. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN21,W ; 21. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN22,W ; 22. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN23,W ; 23. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
MOVF SUTUN24,W ; 24. sütunu W'ye yaz.
CALL GOSTER_ALT ; Diğer işlemler için alt programı çağır.
RETURN
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
GOSTER_ALT ; Bu alt program, sütun verisini PORTB'den gönderir. ;
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
MOVWF PORTB ; Sütun bilgisini PORTB'den gönder.
CALL TIMA_B ; Gecikme alt programını çağır.
BCF PORTA,0 ; CLOCK düşen kenar.
BSF PORTA,0 ; CLOCK yükselen kenar.
RETURN
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
TIMA_B ; PORTB'den LED'lere gönderilen bilgiyi gösterme süresi. ;
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
MOVLW D'20' ; W'ye 20 yaz.
MOVWF TIMA ; TIMA register'a gönder.
PAUSE2 MOVLW D'25' ; W'ye 25 yaz.
MOVWF TIMB ; TIMB register' gönder.
PAUSE1 DECFSZ TIMB,F ; TIMB-1, 0'a ulaştı mı?
GOTO PAUSE1 ; Hayır.
DECFSZ TIMA,F ; TIMA-1, 0'a ulaştı mı?
GOTO PAUSE2 ; Hayır.
RETURN ; Evet, alt programdan çık.
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
TIMER_HIGH ; Bu alt program yaklaşık 0.2 saniyelik bir gecikme sağlar. ;
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
MOVLW D'255' ; W'ye 255 yaz.
MOVWF TIMER_H1 ; TIMER_H1 register'a gönder.
DONGU1 MOVLW D'255' ; W'ye 255 yaz.
MOVWF TIMER_H2 ; TIMER_H2 register'a gönder.
DONGU2 DECFSZ TIMER_H2,F ; TIMER_H2-1, 0 mı?
GOTO DONGU2 ; Hayır.
DECFSZ TIMER_H1,F ; TIMER_H1-1, 0 mı?
GOTO DONGU1 ; Hayır.
RETURN ; Evet, alt programdan çık.
;××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××;
KLYOKU ; Klavyeden gönderilen seri bilgiyi, paralel veriye dönüştürür. ;
;××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××;
BCF INTCON,GIE ; Tüm kesme işlemleri geçersiz.
BCF INTCON,RBIE ; PORTB'den gelecek kesmeler geçersiz.
BCF INTCON,RBIF ; PORTB kesme bayrağını sıfırla.
MOVWF W_TEMP ; W'yi W_TEMP'e gönder.
SWAPF STATUS,W ; Alt ve üst 4-bit'i takas et.
MOVWF STATUS_TEMP ; STATUS'ı STATUS_TEMP'e gönder.
;××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××;
CLRF PORTB ; PORTB'yi temizle.
BASLA CLRF VERI ; VERI'yi, yeni bilgi için temizle.
CALL KLY_KONTROL ; Bit1 : START bit, değerlendirilmeyecek.
MOVLW D'8' ; W'ye 8 yükle.
MOVWF BIT_N ; BIT_N register'a gönder.
BIT_KAYDIR RRF VERI,F ; VERI içindeki bilgiyi, 1-bit sağa ötele.
CALL KLY_KONTROL ; CLOCK ve DATA sinyallerini değerlendir.
IORWF VERI,F ; W ve VERI'ye OR işlevi uygula.
IORLW B'01111111' ; W ve B'01111111'ye OR işlevi uygula.
ANDWF VERI,F ; Maskele.
DECFSZ BIT_N,F ; BIT_N-1, 0 mı?
GOTO BIT_KAYDIR ; Hayır.
CALL KLY_KONTROL ; Bit10 : EŞLİK bit'i, değerlendirilmeyecek.
CALL KLY_KONTROL ; Bit11 : STOP bit'i, değerlendirilmeyecek.
CALL KLY_KONTROL ; Klavyeden...
CALL KLY_KONTROL ; ...parmağın...
CALL KLY_KONTROL ; ...kaldırılması...
CALL KLY_KONTROL ; ...sırasında...
CALL KLY_KONTROL ; ...oluşan...
CALL KLY_KONTROL ; ...ikinci...
CALL KLY_KONTROL ; ...interrrupt'ın...
CALL KLY_KONTROL ; ...önlenmesi.
CALL KLY_KONTROL ; Aksi halde...
CALL KLY_KONTROL ; ...her karakter...
CALL KLY_KONTROL ; ...çift olarak gözükecektir.
GOTO KLY_MAIN ; Seri veri, paralel veriye dönüştürüldü.
KLY_KONTROL BTFSC PORTB,7 ; CLOCK 0 mı?
GOTO $ - 1 ; Hayır, 0 olmasını bekle.
BTFSS PORTB,7 ; CLOCK, 1 mi?
GOTO $ - 1 ; Hayır, 1 olmasını bekle.
BTFSS PORTA,4 ; DATA 1 mi?
RETLW B'00000000' ; Hayır, 0 ile dön.
RETLW B'10000000' ; Evet, 1 ile dön.
;××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××;
KLY_MAIN ; Bu alt program, klavyeden gelen seri bilgiyi okur. ;
;××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××××;
DELETE? MOVF VERI,W ; VERI'yi W'ye yaz.
SUBLW D'113' ; 113-VERI
BTFSS STATUS,Z ; DELETE tuşuna basıldı mı?
GOTO HATAKONTROL ; Hayır, devam et.
MOVLW H'00' ; W'ye 0 yaz.
MOVWF EEADR ; Adres bilgisi olarak EEADR'ye gönder.
MOVWF EEDATA ; Veri olarak EEDATA'ya gönder.
CALL EEYAZ ; 0. adrese 0 yaz. (Kayıt sayısını temizle.)
CALL SUTUN_TEMIZLE ; Sütun bilgisini temizle.
CLRF EEREAD_N ; Okunacak kayıt sayısı 0
CLRF EEWRITE_N ; EEPROM'a kayıt sayısı 0
GOTO KLYCIK ; Silme işlemi tamamlandı.
HATAKONTROL MOVF VERI,W ; VERI'yi W'ye yaz.
SUBLW B'11110000' ; HATAKODU-VERI
BTFSC STATUS,Z ; Klavye kodu hatasız mı?
GOTO KLYCIK ; Hatalı, alt programdan çık.
SKIP MOVF VERI,W ; VERI'yi W'ye yaz.
ANDLW B'01111111' ; 7. bit'i maskele.
MOVWF VERI ; Maskelenen bilgiyi yeniden VERI'ye gönder.
VERI_KAYDET MOVF VERI,W ; VERI'yi W'ye yaz.
MOVWF EEDATA ; EEDATA'ya gönder.
MOVF EEWRITE_N,W ; EEWRITE_N'i W'ye yaz.
MOVWF EEADR ; EEADR'ye adres bilgisi olarak gönder.
INCF EEADR,F ; EEADR+1
INCF EEWRITE_N,F ; Yazılan kayıt sayısını 1 arttır.
CALL EEYAZ ; EEPROM'a yaz.
KAYIT_SAYISI MOVLW 0 ; Kayıt sayısının tutulduğu adres.
KAYDET MOVWF EEADR ; EEPROM'un ilk adresi.
MOVF EEWRITE_N,W ; Kayıtlı bellek sayısını W'ye yaz.
MOVWF EEDATA ; EEDATA' ya gönder.
CALL EEYAZ ; VERI'yi EEPROM'a kaydet.
KLYCIK SWAPF STATUS_TEMP,W ; STATUS_TEMP'i W'ye yaz.
MOVWF STATUS ; STATUS'ı ilk konumuna getir.
SWAPF W_TEMP,F ; W_TEMP'e swap işlemi uygula.
SWAPF W_TEMP,W ; W'yi ilk konumuna getir.
BCF INTCON,RBIF ; PORTB kesme bayrağını sıfırla.
BSF INTCON,GIE ; Yeni kesmeler kabul edilir.
BSF INTCON,RBIE ; PORTB'den gelecek kesmeler geçerli.
RETFIE ; Alt programından çık.
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
EEYAZ ; VERI'yi EEPROM'a kaydetme alt programı. ;
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
BSF STATUS,RP0 ; BANK1'e geç.
BCF INTCON,GIE ; GIE pasif.
BSF EECON1,WREN ; Yazma işlemine izin ver.
MOVLW H'55' ; EEPROM...
MOVWF EECON2 ; ...için...
MOVLW H'AA' ; ...standard...
MOVWF EECON2 ; ...işlemler.
BSF EECON1,WR ; Yazma işlemini başlat.
SIFIRDATUT BTFSC EECON1,WR ; Yazma işlemi bitti mi?
GOTO SIFIRDATUT ; Hayır, bekle.
BSF EECON1,WREN ; Evet, Write Enable'ı lojik "1" yap.
BCF EECON1,EEIF ; EEIF'i temizle.
BCF STATUS,RP0 ; BANK0'a dön.
RETURN
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
ANALIZ ; EEDATA register'ından alınan bilginin değerlendirilmesi. ;
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
BIR_1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'22' ; 22-EEDATA
BTFSS STATUS,Z ; Basılan tuş "1" mi?
GOTO IKI_1 ; Hayır.
MOVLW D'3' ; W'ye 3 yaz.
MOVWF LINE ; LINE register'a gönder.
MOVLW D'3' ; Sütun sayısını W'ye yaz.
MOVWF CHAR_SUTUN ; CHAR_SUTUN register'a gönder.
BIR_2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO BIR_2 ; Hayır, diğer sütunları oku.
RETURN
IKI_1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'30' ; 30-EEDATA
BTFSS STATUS,Z ; Basılan tuş "2" mi?
GOTO UC_1 ; Hayır.
MOVLW D'8' ; W'ye 8 yaz.
CALL COMMON1 ; Ortak işlemler1.
IKI_2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO IKI_2 ; Hayır, diğer sütunları oku.
RETURN
UC_1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'38' ; 38-EEDATA
BTFSS STATUS,Z ; Basılan tuş "3" mü?
GOTO DORT_1 ; Hayır.
MOVLW D'13' ; W'ye 13 yaz.
CALL COMMON1 ; Ortak işlemler1.
UC_2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO UC_2 ; Hayır, diğer sütunları oku.
RETURN
DORT_1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'37' ; 37-EEDATA
BTFSS STATUS,Z ; Basılan tuş "4" mü?
GOTO BES_1 ; Hayır.
MOVLW D'18' ; W'ye 18 yaz.
CALL COMMON1 ; Ortak işlemler1.
DORT_2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO DORT_2 ; Hayır, diğer sütunları oku.
RETURN
BES_1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'46' ; 46-EEDATA
BTFSS STATUS,Z ; Basılan tuş "5" mi?
GOTO ALTI_1 ; Hayır.
MOVLW D'23' ; W'ye 23 yaz.
CALL COMMON1 ; Ortak işlemler1.
BES_2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO BES_2 ; Hayır, diğer sütunları oku.
RETURN
ALTI_1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'54' ; 54-EEDATA
BTFSS STATUS,Z ; Basılan tuş "6" mı?
GOTO YEDI_1 ; Hayır.
MOVLW D'28' ; W'ye 28 yaz.
CALL COMMON1 ; Ortak işlemler1.
ALTI_2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO ALTI_2 ; Hayır, diğer sütunları oku.
RETURN
YEDI_1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'61' ; 61-EEDATA
BTFSS STATUS,Z ; Basılan tuş "7" mi?
GOTO SEKIZ_1 ; Hayır.
MOVLW D'33' ; W'ye 33 yaz.
CALL COMMON1 ; Ortak işlemler1.
YEDI_2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO YEDI_2 ; Hayır, diğer sütunları oku.
RETURN
SEKIZ_1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'62' ; 32-EEDATA
BTFSS STATUS,Z ; Basılan tuş "8" mi?
GOTO DOKUZ_1 ; Hayır.
MOVLW D'38' ; W'ye 38 yaz.
CALL COMMON1 ; Ortak işlemler1.
SEKIZ_2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO SEKIZ_2 ; Hayır, diğer sütunları oku.
RETURN
DOKUZ_1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'70' ; 70-EEDATA
BTFSS STATUS,Z ; Basılan tuş "9" mu?
GOTO SIFIR_1 ; Hayır.
MOVLW D'43' ; W'ye 43 yaz.
CALL COMMON1 ; Ortak işlemler1.
DOKUZ_2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO DOKUZ_2 ; Hayır, diğer sütunları oku.
RETURN
SIFIR_1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'69' ; 69-EEDATA
BTFSS STATUS,Z ; Basılan tuş "0" mı?
GOTO A1 ; Hayır.
MOVLW D'48' ; W'ye 48 yaz.
CALL COMMON1 ; Ortak işlemler1.
SIFIR_2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO SIFIR_2 ; Hayır, diğer sütunları oku.
RETURN
A1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'28' ; 28-EEDATA
BTFSS STATUS,Z ; Basılan tuş "A" mı?
GOTO B1 ; Hayır.
MOVLW D'53' ; W'ye 53 yaz.
CALL COMMON1 ; Ortak işlemler1.
A2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO A2 ; Hayır, diğer sütunları oku.
RETURN
B1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'50' ; 50-EEDATA
BTFSS STATUS,Z ; Basılan tuş "B" mi?
GOTO C1 ; Hayır.
MOVLW D'58' ; W'ye 58 yaz.
CALL COMMON1 ; Ortak işlemler1.
B2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO B2 ; Hayır, diğer sütunları gönder.
RETURN
C1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'33' ; 33-EEDATA
BTFSS STATUS,Z ; Basılan tuş "C" mi?
GOTO D1 ; Hayır.
MOVLW D'63' ; W'ye 63 yaz.
CALL COMMON1 ; Ortak işlemler1.
C2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO C2 ; Hayır, diğer sütunları gönder.
RETURN
D1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'35' ; 35-EEDATA
BTFSS STATUS,Z ; Basılan tuş "D" mi?
GOTO E1 ; Hayır.
MOVLW D'68' ; W'ye 73 yaz.
CALL COMMON1 ; Ortak işlemler1.
D2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO D2 ; Hayır, diğer sütunları gönder.
RETURN
E1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'36' ; 36-EEDATA
BTFSS STATUS,Z ; Basılan tuş "E" mi?
GOTO F1 ; Hayır.
MOVLW D'72' ; W'ye 77 yaz.
CALL COMMON4 ; Ortak işlemler4.
E2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO E2 ; Hayır, diğer sütunları gönder.
RETURN
F1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'43' ; 43-EEDATA
BTFSS STATUS,Z ; Basılan tuş "F" mi?
GOTO G1 ; Hayır.
MOVLW D'76' ; W'ye 81 yaz.
CALL COMMON4 ; Ortak işlemler4.
F2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO F2 ; Hayır, diğer sütunları oku.
RETURN
G1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'52' ; 52-EEDATA
BTFSS STATUS,Z ; Basılan tuş "G" mi?
GOTO H1 ; Hayır.
MOVLW D'81' ; W'ye 86 yaz.
CALL COMMON1 ; Ortak işlemler1.
G2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO G2 ; Hayır, diğer sütunları oku.
RETURN
H1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'51' ; 51-EEDATA
BTFSS STATUS,Z ; Basılan tuş "H" mi?
GOTO I1 ; Hayır.
MOVLW D'86' ; W'ye 96 yaz.
CALL COMMON1 ; Ortak işlemler1.
H2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO H2 ; Hayır, diğer sütunları oku.
RETURN
I1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'67' ; 67-EEDATA
BTFSS STATUS,Z ; Basılan tuş "I mı?
GOTO J1 ; Hayır.
MOVLW D'87' ; W'ye 97 yaz.
MOVWF LINE ; LINE register'a gönder.
MOVLW D'1' ; I'nın sütun sayısını W'ye yaz.
MOVWF CHAR_SUTUN ; CHAR_SUTUN register'a gönder.
I2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO I2 ; Hayır, diğer sütunları gönder.
RETURN
J1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'59' ; 59-EEDATA
BTFSS STATUS,Z ; Basılan tuş "J mi?
GOTO K1 ; Hayır.
MOVLW D'91' ; W'ye 102 yaz.
CALL COMMON4 ; Ortak işlemler4.
J2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO J2 ; Hayır, diğer sütunları gönder.
RETURN
K1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'66' ; 66-EEDATA
BTFSS STATUS,Z ; Basılan tuş "K" mı?
GOTO L1 ; Hayır.
MOVLW D'96' ; W'ye 107 yaz.
CALL COMMON1 ; Ortak işlemler1.
K2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO K2 ; Hayır, diğer sütunları gönder.
RETURN
L1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'75' ; 75-EEDATA
BTFSS STATUS,Z ; Basılan tuş "L" mi?
GOTO M1 ; Hayır.
MOVLW D'100' ; W'ye 111 yaz.
CALL COMMON4 ; Ortak işlemler4.
L2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO L2 ; Hayır, diğer sütunları gönder.
RETURN
M1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'58' ; 58-EEDATA
BTFSS STATUS,Z ; Basılan tuş "M" mi?
GOTO N1 ; Hayır.
MOVLW D'107' ; W'ye 118 yaz.
MOVWF LINE ; LINE register'a gönder.
MOVLW D'7' ; M'nin sütun sayısını W'ye yaz.
MOVWF CHAR_SUTUN ; CHAR_SUTUN register'a gönder.
M2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO M2 ; Hayır, diğer sütunları gönder.
RETURN
N1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'49' ; 49-EEDATA
BTFSS STATUS,Z ; Basılan tuş "M" mi?
GOTO O1 ; Hayır.
MOVLW D'112' ; W'ye 123 yaz.
CALL COMMON1 ; Ortak işlemler1.
N2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO N2 ; Hayır, diğer sütunları gönder.
RETURN
O1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'68' ; 68-EEDATA
BTFSS STATUS,Z ; Basılan tuş "O" mu?
GOTO P1 ; Hayır.
MOVLW D'117' ; W'ye 128 yaz.
CALL COMMON1 ; Ortak işlemler1.
O2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO O2 ; Hayır, diğer sütunları gönder.
RETURN
P1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'77' ; 77-EEDATA
BTFSS STATUS,Z ; Basılan tuş "P" mi?
GOTO Q1 ; Hayır.
MOVLW D'122' ; W'ye 138 yaz.
CALL COMMON1 ; Ortak işlemler1.
P2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO P2 ; Hayır, diğer sütunları gönder.
RETURN
Q1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'21' ; 21-EEDATA
BTFSS STATUS,Z ; Basılan tuş "Q" mu?
GOTO R1 ; Hayır.
MOVLW D'127' ; W'ye 143 yaz.
CALL COMMON1 ; Ortak işlemler1.
Q2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO Q2 ; Hayır, diğer sütunları oku.
RETURN
R1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'45' ; 45-EEDATA
BTFSS STATUS,Z ; Basılan tuş "R" mi?
GOTO S1 ; Hayır.
MOVLW D'132' ; W'ye 148 yaz.
CALL COMMON1 ; Ortak işlemler1.
R2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO R2 ; Hayır, diğer sütunları gönder.
RETURN
S1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'27' ; 27-EEDATA
BTFSS STATUS,Z ; Basılan tuş "S" mi?
GOTO T1 ; Hayır.
MOVLW D'137' ; W'ye 153 yaz.
CALL COMMON1 ; Ortak işlemler1.
S2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO S2 ; Hayır, diğer sütunları gönder.
RETURN
T1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'44' ; 44-EEDATA
BTFSS STATUS,Z ; Basılan tuş "T" mi?
GOTO U1 ; Hayır.
MOVLW D'142' ; W'ye 163 yaz.
CALL COMMON1 ; Ortak işlemler1.
T2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO T2 ; Hayır, diğer sütunları gönder.
RETURN
U1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'60' ; 60-EEDATA
BTFSS STATUS,Z ; Basılan tuş "U" mu?
GOTO V1 ; Hayır.
MOVLW D'147' ; W'ye 168 yaz.
CALL COMMON1 ; Ortak işlemler1.
U2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO U2 ; Hayır, diğer sütunları gönder.
RETURN
V1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'42' ; 42-EEDATA
BTFSS STATUS,Z ; Basılan tuş "V" mi?
GOTO W1 ; Hayır.
MOVLW D'152' ; W'ye 178 yaz.
CALL COMMON1 ; Ortak işlemler1.
V2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO V2 ; Hayır, diğer sütunları gönder.
RETURN
W1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'29' ; 29-EEDATA
BTFSS STATUS,Z ; Basılan tuş "W" mu?
GOTO X1 ; Hayır.
MOVLW D'159' ; W'ye 185 yaz.
MOVWF LINE ; LINE register'a gönder.
MOVLW D'7' ; Sütun sayısını W'ye yaz.
MOVWF CHAR_SUTUN ; CHAR_SUTUN register'a gönder.
W2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO W2 ; Hayır, diğer sütunları oku.
RETURN
X1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'34' ; 34-EEDATA
BTFSS STATUS,Z ; Basılan tuş "X" mi?
GOTO Y1 ; Hayır.
MOVLW D'164' ; W'ye 190 yaz.
CALL COMMON1 ; Ortak işlemler1.
X2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO X2 ; Hayır, diğer sütunları oku.
RETURN
Y1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'53' ; 53-EEDATA
BTFSS STATUS,Z ; Basılan tuş "Y" mi?
GOTO Z1 ; Hayır.
MOVLW D'169' ; W'ye 195 yaz.
CALL COMMON1 ; Ortak işlemler1.
Y2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO Y2 ; Hayır, diğer sütunları gönder.
RETURN
Z1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'26' ; 67-EEDATA
BTFSS STATUS,Z ; Basılan tuş "Z" mi?
GOTO NOKTA1 ; Hayır.
MOVLW D'174' ; W'ye 200 yaz.
CALL COMMON1 ; Ortak işlemler1.
Z2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO Z2 ; Hayır, diğer sütunları gönder.
RETURN
NOKTA1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'74' ; 74-EEDATA
BTFSS STATUS,Z ; Basılan tuş "NOKTA" mı?
GOTO BOSLUK1 ; Hayır.
MOVLW D'175' ; W'ye 201 yaz.
MOVWF LINE ; LINE register'a gönder.
MOVLW D'1' ; NOKTA'nın sütun sayısını W'ye yaz.
MOVWF CHAR_SUTUN ; CHAR_SUTUN register'a gönder.
NOKTA2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO NOKTA2 ; Hayır, diğer sütunları gönder.
RETURN
BOSLUK1 MOVF VERI,W ; Karakter'e ait kodu W'ye yaz.
SUBLW D'41' ; 41-EEDATA
BTFSS STATUS,Z ; Basılan tuş "SPACE" mi?
RETURN ; Hayır.
CUMLE_SONU MOVLW D'178' ; W'ye 204 yaz.
MOVWF LINE ; LINE register'a gönder.
MOVLW D'3' ; BOSLUK'un sütun sayısını W'ye yaz.
MOVWF CHAR_SUTUN ; CHAR_SUTUN register'a gönder.
BOSLUK2 MOVLW B'00000011' ; W'ye 3 yaz.
CALL COMMON2 ; Ortak işlemler2.
DECFSZ CHAR_SUTUN,F ; Karakterin sütun sayısı-1, 0 mı?
GOTO BOSLUK2 ; Hayır, diğer sütunları gönder.
RETURN
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
; Karakterlerle ilgili yapılacak ortak işlemler, bu alt programda toplandı. ;
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
COMMON1 MOVWF LINE ; LINE register'a gönder.
MOVLW D'5' ; Sütun sayısını W'ye yaz.
MOVWF CHAR_SUTUN ; CHAR_SUTUN register'a gönder.
RETURN
COMMON2 MOVWF PCLATH ; Tabloya ulaşmak için üst bayt olarak yaz.
MOVF LINE,W ; Line'ı W'ye yaz.
CALL TABLE ; Çevrim tablosunu çağır.
CLRF PCLATH ; Üst bayt'ı sıfırla.
MOVWF SUTUN1 ; Tablo bilgisini SUTUN'a gönder.
CALL GOSTER ; Sütun bilgisini LED göstergeye aktar.
CALL SHIFT ; Sütunları 1 adım sola ötele.
DECF LINE,F ; LINE-1
RETURN
COMMON4 MOVWF LINE ; LINE register'a gönder.
MOVLW D'4' ; Sütun sayısını W'ye yaz.
MOVWF CHAR_SUTUN ; CHAR_SUTUN register'a gönder.
RETURN
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
TABLE ; Klavyeden basılan her tuş KLYOKU alt programında 8-bit'lik paralel KOD'a ;
; dönüştürülür. Her karakterin sütun sayısı farklı olduğundan, karakterin ;
; sütun özellikleri aşağıda yer alan TABLE adlı alt programa yerleştirildi. ;
; Örneğin "I" karakterini oluşturmak için, 3 kez çevrim tablosundan okuma ;
; yapılır. "W" ya da "M" karakterini oluşturmak için ise 7 kez. ;
;«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»«»;
ADDWF PCL,F ; Program sayıcı+Tabloda ulaşılacak satır.
RETLW H'00' ; 0
_1 RETLW H'7F' ; 1
RETLW H'20' ; 2
RETLW H'10' ; 3
_2 RETLW H'31' ; 4
RETLW H'49' ; 5
RETLW H'49' ; 6
RETLW H'49' ; 7
RETLW H'27' ; 8
_3 RETLW H'36' ; 9
RETLW H'49' ; 10
RETLW H'49' ; 11
RETLW H'41' ; 12
RETLW H'22' ; 13
_4 RETLW H'04' ; 14
RETLW H'7F' ; 15
RETLW H'24' ; 16
RETLW H'14' ; 17
RETLW H'0C' ; 18
_5 RETLW H'46' ; 19
RETLW H'49' ; 20
RETLW H'49' ; 21
RETLW H'49' ; 22
RETLW H'7A' ; 23
_6 RETLW H'26' ; 24
RETLW H'49' ; 25
RETLW H'49' ; 26
RETLW H'49' ; 27
RETLW H'3E' ; 28
_7 RETLW H'60' ; 29
RETLW H'50' ; 30
RETLW H'48' ; 31
RETLW H'47' ; 32
RETLW H'40' ; 33
_8 RETLW H'36' ; 34
RETLW H'49' ; 35
RETLW H'49' ; 36
RETLW H'49' ; 37
RETLW H'36' ; 38
_9 RETLW H'3E' ; 39
RETLW H'49' ; 40
RETLW H'49' ; 41
RETLW H'49' ; 42
RETLW H'32' ; 43
_0 RETLW H'3E' ; 44
RETLW H'41' ; 45
RETLW H'41' ; 46
RETLW H'41' ; 47
RETLW H'3E' ; 48
_A RETLW H'3F' ; 49
RETLW H'48' ; 50
RETLW H'48' ; 51
RETLW H'48' ; 52
RETLW H'3F' ; 53
_B RETLW H'36' ; 54
RETLW H'49' ; 55
RETLW H'49' ; 56
RETLW H'49' ; 57
RETLW H'7F' ; 58
_C RETLW H'22' ; 59
RETLW H'41' ; 60
RETLW H'41' ; 61
RETLW H'41' ; 62
RETLW H'3E' ; 63
_D RETLW H'3E' ; 64
RETLW H'41' ; 65
RETLW H'41' ; 66
RETLW H'41' ; 67
RETLW H'7F' ; 68
_E RETLW H'41' ; 69
RETLW H'49' ; 70
RETLW H'49' ; 71
RETLW H'7F' ; 72
_F RETLW H'40' ; 73
RETLW H'48' ; 74
RETLW H'48' ; 75
RETLW H'7F' ; 76
_G RETLW H'2E' ; 77
RETLW H'49' ; 78
RETLW H'49' ; 79
RETLW H'41' ; 80
RETLW H'3E' ; 81
_H RETLW H'7F' ; 82
RETLW H'08' ; 83
RETLW H'08' ; 84
RETLW H'08' ; 85
RETLW H'7F' ; 86
_I RETLW H'7F' ; 87
_J RETLW H'7E' ; 88
RETLW H'01' ; 89
RETLW H'01' ; 90
RETLW H'02' ; 91
_K RETLW H'43' ; 92
RETLW H'24' ; 93
RETLW H'18' ; 94
RETLW H'08' ; 95
RETLW H'7F' ; 96
_L RETLW H'01' ; 97
RETLW H'01' ; 98
RETLW H'01' ; 99
RETLW H'7F' ; 100
_M RETLW H'3F' ; 101
RETLW H'40' ; 102
RETLW H'40' ; 103
RETLW H'3F' ; 104
RETLW H'40' ; 105
RETLW H'40' ; 106
RETLW H'3F' ; 107
_N RETLW H'7F' ; 108
RETLW H'02' ; 109
RETLW H'1C' ; 110
RETLW H'20' ; 111
RETLW H'7F' ; 112
_O RETLW H'3E' ; 113
RETLW H'41' ; 114
RETLW H'41' ; 115
RETLW H'41' ; 116
RETLW H'3E' ; 117
_P RETLW H'30' ; 118
RETLW H'48' ; 119
RETLW H'48' ; 120
RETLW H'48' ; 121
RETLW H'3F' ; 122
_Q RETLW H'3F' ; 123
RETLW H'43' ; 124
RETLW H'45' ; 125
RETLW H'41' ; 126
RETLW H'3E' ; 127
_R RETLW H'31' ; 128
RETLW H'4A' ; 129
RETLW H'4C' ; 130
RETLW H'48' ; 131
RETLW H'7F' ; 132
_S RETLW H'26' ; 133
RETLW H'49' ; 134
RETLW H'49' ; 135
RETLW H'49' ; 136
RETLW H'32' ; 137
_T RETLW H'40' ; 138
RETLW H'40' ; 139
RETLW H'7F' ; 140
RETLW H'40' ; 141
RETLW H'40' ; 142
_U RETLW H'7E' ; 143
RETLW H'01' ; 144
RETLW H'01' ; 145
RETLW H'01' ; 146
RETLW H'7E' ; 147
_V RETLW H'78' ; 148
RETLW H'06' ; 149
RETLW H'01' ; 150
RETLW H'06' ; 151
RETLW H'78' ; 152
_W RETLW H'7E' ; 153
RETLW H'01' ; 154
RETLW H'01' ; 155
RETLW H'7E' ; 156
RETLW H'01' ; 157
RETLW H'01' ; 158
RETLW H'7E' ; 159
_X RETLW H'41' ; 160
RETLW H'22' ; 161
RETLW H'1C' ; 162
RETLW H'22' ; 163
RETLW H'41' ; 164
_Y RETLW H'40' ; 165
RETLW H'20' ; 166
RETLW H'1F' ; 167
RETLW H'20' ; 168
RETLW H'40' ; 169
_Z RETLW H'61' ; 170
RETLW H'51' ; 171
RETLW H'49' ; 172
RETLW H'45' ; 173
RETLW H'43' ; 174
_NOKTA RETLW H'01' ; 175
_BOSLUK RETLW H'00' ; 176
RETLW H'00' ; 177
RETLW H'00' ; 178
;------------------------------------------------------------------------------------;
ENDsegment
CODE SEGMENT
Bu segment çalışan programı içeren segmentin adresini gösterir. Diğer bir deyişle CS ile adreslenen segment içinde makine dili komutları yer almaktadır. Segmentin ilk baytından itibaren program parçası çalıştırılmaya başlanır.
DATA SEGMENT
Data segmenti register’i olan DS geçerli data segmentinin başlangıç adresini içerir. Bu segment genel olarak program değişkenlerini tarafından kullanılır. Diğer bir deyişle bilgi işlem operasyonlarında tabii tutulan bilgiler Data Segment içindeki lokasyonlara (bölümlerde) yer alır.
STACK SEGMENT
Bu segment alt programlara giderken dönüş adreslerini saklamak program bitiminde işletim sistemine dönmek için gerekli bölgelerin saklanmasında kullanılır.
EXTRA SEGMENT
Genel olarak string operasyonları için kullanılır.
CPU registerları
Mikro işlemci, register adı verilen 14 adet özel lokasyon içerir. Herbiri 16 bit genişliğinde olan bu lokasyonları özel bellek birimleri olarak düşünebiliriz. Registerler, mikro işlemci tarafından özel amaçlar için kullanılır. Ayrıca, çeşitli verilerin geçici süreler için saklanması ve bu veriler üzerinde işlem yapılması için registerlerden yararlanılır. Registerler CPU chip’inin üzerinde yer aldıklarından, registerle yapılan işlemler, bellek bölgeleri üzerinde yapılan işlemlere nazaran çokdahahızlıdır.
8086/8088 mikro işlemcisinin sahip olduğu registerleri aşağıdaki gibi guruplara ayırmamız mümkün;
Segment registerleri (4 adet )
Genel amaçlı registerler
a) Data registerleri (4 adet )
b) Pointer ve index registerleri (4 adet )
Instruction Pointer (1 adet )
Program Status word (1 adet )
Yukarıda gösterilen 14 adet registerin 4 tanesi CODE, DATA, STACK VE EXTRA segmentlerin başlangıç adreslerini saklayan CS,DS,SS ve ES registerleridir. Bu dört registere genel olarak segment registerleri denilmektedir. Geriye kalanlardan 8 tanesi genel amaçlı register, 1 tanesi instruction pointer (komut göstergeci ) registeri ve sonuncusu da program status word (durum göstergeci) registeri olarak bilinmektedir. Program status word registerine flag registeri adını vereceğiz. Genel amaçlı registerler, kendi aralaronda iki guruba ayrılırlar. Her iki gurup, 4 adet registerden oluşur. Bunlardan ilk dört registere data, diğer 4 adet registereise pointer ve index registerleri adı verlir.
Data registerları
Daha çok, aritmetiksel işlemler için kullanılan DATA registerleri AX,BX,CX ve DX’dir. Herbir DATA registeri diğer registerlerden farklı olarak, bir bütün halinde veya iki parça halinde kullanılabilmektedir. Bir DATA registerini iki alt alana bölebilir, böylece registeri 16 bitlik birtek register halinde veya 8 bitlik iki ayrı register halinde kullanma imkanına sahip olabiliriz. Bu özellik şekil üzerinde gösterilmiştir. Örneğin AX registerini 16 bitlik işlemler için AX’i oluşturan AH ve AL yi ise 8 bitlik işlemler için ele alırız. 16 bit uzunluğundaki data registerlerinden herhangi birisinin yüksek seviyeli kısmı (high order) register isminin ve ‘High’ kelimesinin ilk harfi ile , alçak seviyeli kısmı (Low order) ise ,yine register isminin ve ‘Low’ kelimesinin ilk harfi ile gösterilir. Böylece AX için AH ve AL, BX için BH ve BL ,CX için CH ve CL, DX için DH ve DL olarak isimlendirilen 8-bitlik registerler elde edilir. Bu 8 bit registerlerden birinin değerinin değiştirilmesi ile, kendisini ihtiva eden 16 bit registerinin değerinin de değişeceği ve bunun tersinin de mümkün olacağı açıktır. Fakat bir 16-bit registerin herhangi bir yarımı üzerinde yapılan işlem diğer yarımı üzerinde değişikliğe yol açmayacaktır. Data registerlerinin dışında kalan registerlerinin dışında kalan registerlerin, bu şekilde alt alanlara bölenemeyeceği şekil üzerinde de gösterilmiştir. Ancak flag registerleri için daha da farklı bir kullanım söz konusudur.
DATA registerlerinin herhangibiri genel program amaçları için kullanılabilir. Diğer taraftan belirli data registerlerlerinin belirli işlemler sırasında operand olarak kullanılması zorunludur. Böyle bir durumda, programcının bir seçim yapması söz konusu değildir. Akümülatör olarak isimlendirilebilen AX registeri ; çarpa, bölme, giriş, çıkış, bazı string operasyonlarında word uzunluklu olarak kullanılır. AL registeri byte uzunluklu olup, bazı operasyonların sayaç registeri olarak veya desimal amaçlı aritmetiksel işlemlerde transfer alanı (alıcı alan registeri ) olorak kullanılır. Ah registeri byte uzunluklu bölme ve çarpmalarda kullanılır. Base registerolarak isimlendirilebilen BX , daha çok bellek içindeki verilerin adreslanmesinde kullanılır. CX sayaç registeridir, LOOP komutlarının veya tekrarlı! ; string operasyonlarının sayaç registeri olarak kullanılır. CL registeri shift ve rotate sayacı olarak kullanılabilir. Data registeri ismi verilen DX , word uzunluklu çarpma ve bölme operasyonlarında ,ayrıca giriş çıkış operasyonları için port numarası göstermede kullanılır.
Segment registerları
8088 ve 8086 işlemcisi kullanan bilgisayarlar, programların veya dataların belleğin iki ayrı alanına yerleştirirler. Bu program ve data alanları maximum 64 K büyüklüğnde olup segment olarak isimlendirilir. 8088 işlemcisi aynı anda 4 ayrı segmente sahip olabilir. Bu segmentler CODE, DATA, STACK ve EXTRA segment olarak isimlendirilir. Bu segmentlere ait ilk byte’ın diğer bir deyişle segmentin başlangıç adresinin gösterilmesi için 4 ayrı register kullanılır. Bunlar; sırası ile CS, DS, SS ve ES olup segment registerleri olarak isimlendirilirler. Code segment registeri olan CS icra gören programı içeren segmentin başlangıç adresini gösterir. Diğer bir deyişle, CS ile adreslenen segment içinde makine dili komutları yer almaktadır. Stack segment registeri olan SS, geçerli stack segmentin başlangıç adresini içerir. Stack segmen! t,çeşitli verilerin geçici olarak saklandığı bir bellek bloğudur. Data segment registeri olan DS ,geçerli data segmentinin başlangıç adresidir. Bu segment genel olarak program değişkenleri tarafından kullanılır. Diğer bir deyişle, bilgi işlem operasyonlarına tabi tutulan bilgiler, data segment içindeki lokasyonlarda yer alırlar. Ekstra segment registeri olan ES geçerli ekstra segmentin başlangıç adresini içerir. Ekstra segment, genel olarak string operasyonları için kullanılır. Yeterli bellek büyüklüğüne sahip olan sistemlerde bu 4 segment, belleğin farklı parçalarıdır. Geniş belleğe sahip olmayan sistemlerde ise, bu segmentler üstüste gelebilir.
Pointer ve index registerları
Yukardaki şekil üzerinde degösterildiği gibi; pointer ve indeks registerleri SP, BP, SI ve DI ’dir. Ancak, IP ve BX registerlerini de birer pointer ya da indeks registeri olarak kabul etmek mümkündür. Pointer ve indeks registerleri de, data registerleri gibi aritmetiksel işlemler için kullanılabilmektedirler. Fakat bu registerlerin kullanımındaki asıl amaç çeşitli bellek bölgelerindeki verilere ulaşabilmek için adres göstericisi olarak ele alınmalarıdır. Bellek içindeki bir lokasyonun adresini gösterebilmek için, iki ayrı adres değeri kullanılır. İlk değer, işaret edilen lokasyonu içinde barındıran segmentin adresidir . bu noktada segment registerlerinden yararlanılır. Lokasyonun segment içindeki yerini gösteren ikinci adres değeri ise offset adresi olarak bilinir. Offset adreslerinin gösterilmesi için de , pointer ve indeks registerlerinden yararlan! 05;lır.
Mikro işlemci, code segment içindeki lokasyonlara erişebilmek için CS ve IP registerlerini kullanır. Stack segment içinde bulunan bir veriye ulaşmak için SS registeri ile birlikte SP ya da BP registerlerinden birini kullanmak gerekir. Data segment içindeki lokasyonlara erişmek için, data segmentin başlangıcı olan DS registerinden, lokasyonun offset adresini göstermesi için de BX, SI veya DI registerlerinden yararlanılır. Ekstra segment ya da gelişigüzel seçilen bir segment içerisindeki lokasyonlara erişebilmek için CS, DS, SS’ten yararlanabiliriz. Örneğin ES’deki değeri SS’ e ve ekstra segment içindeki lokasyonun offset adreslerini BP’ ye aktarabiliriz.
Instruction pointer registerı
Komut göstergeci olarak isimlendirebileceğimiz IP registeri, 8088’in icra ünitesi tarafundan icra ettirilecek olan bir sonraki komutun offset adresini içerir. Offset adersi IP ile gösterilen bellek bölgesi code segmenti içindedir. Çünkü programları oluşturan komutlar bu segment içinde bulunur. IP registeri özel amaçlı bir register olması nedeniyle, programcı tarafından direkt olarak kullanılamaz. Ancak bu registerin değerini, stack üzerindeki bilgiler ile dolaylı olarak değiştirmek mümkündür.
Program status word registerı
Program status word registeri, kısaca PSW şeklinde gösterebiliriz. Bu registere flag registeri adını vereceğiz. Flag registeri diğer registerlerden oldukça farklıdır. Herşeyden önce, ‘PSW’ gösterimi bir operand değil, sadece bu registerden bahsetmek için kullanılan bir kısaltmadır. Flag registerinin bir bütün olarak veya 16 bitlik, 8 bitlik bir sayı olarak değerlendirilmesi söz konusu değildir. Çünkü flag registerinin sayısal değeri değil, kendisini oluşturan bitlerin herbirinin değeri önem taşımaktadır. Ancak, burada da bir kısıtlama olacak ve registeri oluşturan 16 bitten sadece 9 tanesi kullanılacaktır. Bu 9 bitin herbirinin mevcut değeri çeşitli kontrol komutların icra şekline etki etmekte ya da aritmetiksel veya mantıksal işlemlerin sonucu hakkında bilgi vermektedir. Örneğin ! flag registerinin 6.biti zero flağı olarak isimlendirilir. Bu işlem sonrasında , bu bitin değerini kontrol ederek , işlem sonucunun 0 olup olmadığını kontrol edebiliriz. Bu bitin değeri 1 ise , işlemin sonucu 0 , aksi taktirde 0’dan farklıdır.Not: DOS ekran animasyonu ile PIC için 5×7 LED matris programı farklı donanım hedeflerine aittir. Sürümler ve taslaklar ayrı kaynaklar olarak korunmuştur.
Ekran görüntülerindeki kısa örnekler
Ekranı temizlemek için BIOS INT 10H, AH=06H kaydırma hizmetinin AL=0 seçeneği kullanılmıştır:
MOV AX,0600H
MOV BH,07H
MOV CX,0
MOV DX,184FH
INT 10HRenkli dikdörtgen denemesi kaynakta “kesin değil” olarak adlandırılmıştır:
MOV AX,0600H
MOV CH,1
MOV CL,1
MOV DH,24
MOV DL,78
MOV BH,100b
INT 10HDOS INT 21H, AH=0BH standart giriş durumunu sorgular: AL=00H ise karakter yok, AL=FFH ise karakter hazırdır. Tuş bekleme örneği:
MOV AH,1
INT 21HEkran görüntüleri metne aktarıldığı için ayrıca indirme dosyasına eklenmemiştir.
