EEM332 Mikroişlemciler: Yedi Segment Sayaç Projeleri
EEM332 – Mikroişlemciler · 21.05.2007 · 18.10.2026
Bu yazı, Başkent Üniversitesi EEM332 Mikroişlemciler ders arşivindeki ilgili notları ve uygulamaları bir araya getiriyor (2007–2016). PIC16F84(A) ile sayma, sıfırlama, gecikme ve yedi segment dönüşüm tablosu; raporlar ve kaynak kodları. Bir arkadaşın hazırladığı çalışmalar ve ders belgeleri birlikte aktarılmış; öğrenci adları, numaraları ve grup bilgileri çıkarılmıştır. Belgelerin PDF arşiv kopyaları ve varsa kaynak kodları yazının sonunda ZIP olarak indirilebilir.
332RAPOR kopya
EEM332
Mikroişlemciler Dersi 7 Segment Sayaç Raporu
İÇİNDEKİLER TABLOSU
PROJENİN TANIMI.............................................................................................................................2 ÇALIŞMA PRENSİBİ............................................................................................................................2 PIC 16F84A İÇERİSİNE GÖMÜLEN KOD...............................................................................................2 BASLA....................................................................................................................................................3 BASILMA...............................................................................................................................................3 SIFIRLA..................................................................................................................................................4 DELAY....................................................................................................................................................4 CEV_TAB...............................................................................................................................................4 BITIR......................................................................................................................................................4 SİMÜLASYON TASARIMI....................................................................................................................4 FLOWCHART......................................................................................................................................5 KULLANILAN MALZEMELER...............................................................................................................5
EEM332
Mikroişlemciler Dersi 7 Segment Sayaç Raporu
7 SEGMENT SAYAÇPROJENİN TANIMI
Projemizin amacı dahili bir butona basıldığında saymaya başlayan, sayıları
7 segment üzerinde gösteren ve ikinci bir butona basılmasıyla sayımı durduransayaç yapmaktır.
ÇALIŞMA PRENSİBİ
Birbirinden bağımsız üç buton bulunmaktadır. Butonlardan biri 7 segment üzerinde 0’dan 9’a kadar 1Mhz’lik işlemcinin saat frekansı hızında saydırmaya başlayacak, diğeri ise 1Mhz’lik gecikme zamanı içerisinde basılı tutulmak koşuluyla sayım işlemini durdurarak sayacı 0 konumuna getirecektir. Ayrıca 1Mhz’lik gecikme zamanından etkilenmeyen bir de sıfırlama butonu bulunmaktadır.
PIC 16F84A İÇERİSİNE GÖMÜLEN KOD
Programlama yapılmak için MPLAB IDE v8.83 editörü kullanılmıştır.
Yazılan kod aşağıdaki gibidir
;-------332PROJE.ASM---------------------------------24/5/2016--------------------------------------------------
LIST P=16F84
;--------------------------------------------------------------------------------------------------------------------------
INCLUDE "P16F84.INC" ;16F84A kütüphane bilgisi çağrıldı
__config _CP_OFF&_WDT_OFF&_PWRTE_ON&_RC_OSC
;--------------------------------------------------------------------------------------------------------------------------
; Adres tanımlama bloğu
SAYAC1 EQU h'0C' ;gecikmeyi sağlamak için tanımlanan ilk sayaç değişkeni
SAYAC2 EQU h'0D' ;gecikmeyi sağlamak için tanımlanan ikinci sayaç değişkeni
SAYAC3 EQU h'0E' ;sayaç için tanımlanan sayaç değişkeni
;--------------------------------------------------------------------------------------------------------------------------
ORG 0x00 ;programı 0x00’dan başlat
;--------------------------------------------------------------------------------------------------------------------------
; Portların durumunu belirleme bloğu
CLRF PORTB ;port B’nin içini sıfırla
BSF STATUS,5 ;BANK2’e geç
CLRF TRISB ;port B’nin uçlarını çıkış yap
BSF TRISA,1 ;port A’nın 1. biti giriş
BCF STATUS,5 ;BANK2’ye geç
;--------------------------------------------------------------------------------------------------------------------------
; Program BloğuEEM332
Mikroişlemciler Dersi 7 Segment Sayaç Raporu
BASLA
CLRF SAYAC3 ;sayac3’ün içini sıfırla
MOVLW 0x0F ;W yazmanına 0x0F’i yükle
MOVLW B'00111111' ;W yazmanına h’3F’ yükle
MOVWF PORTB ;port B’de 1 olan yerleri high yap
BTFSS PORTA,1 ;port A’nın 1. bitini 1 mi?
GOTO BASILMA ;hayır, basılmaya git
BTFSC PORTA,1 ;port A’nın 1. Biti 0 mı?
GOTO BASLA ;başlaya git
;--------------------------------------------------------------------------------------------------------------------------
; Sayacın başlatılması alt programı
BASILMA
MOVLW 0x0F ;W yazmanına 0x0F’i yükle
ANDWF SAYAC3,W ;sayac3 ile W yazmanını test et
CALL CEV_TAB ;cev_tab’ı çağır
MOVWF PORTB ;W’daki değerleri port B çıkışına gönder
BTFSS PORTA,2 ;port A’nın 2. biti 1 (set) mi?
GOTO SIFIRLA ;hayır, sıfırla’ya git
CALL DELAY ;delay’i çağır
INCF SAYAC3,F ;sayac3’ü 1 artır
GOTO BASILMA ;basılmaya git
;--------------------------------------------------------------------------------------------------------------------------
; Sayacın sıfırlanması alt programı
SIFIRLA
CLRF SAYAC3
GOTO BASLA
;--------------------------------------------------------------------------------------------------------------------------
; Gecikme alt programı
DELAY:
MOVLW d'255' ;gecikme süresini ver
MOVWF SAYAC1 ;sayac1’e yükle
JLOOP:
MOVWF SAYAC2 ;sayac2’ye yükle
KLOOP:
DECFSZ SAYAC2,F ;sayac2’yi 1 azalt
GOTO KLOOP ;kloop’a geri dön
DECFSZ SAYAC1,F ;sayac1’i 1 azalt
GOTO JLOOP ;jloop’a geri dön
RETURN ;geri dön
;--------------------------------------------------------------------------------------------------------------------------
; 7 segment değerleri alt programı
CEV_TAB
ADDWF PCL,F ;pcl’ye w’yu yükle
RETLW B'00111111' ;0
RETLW B'00000110' ;1
RETLW B'01011011' ;2
RETLW B'01001111' ;3
RETLW B'01100110' ;4
RETLW B'01101101' ;5
RETLW B'01111101' ;6
RETLW B'00000111' ;7
RETLW B'01111111' ;8
RETLW B'01101111' ;9
GOTO BASLA ;başlaya dönEEM332
Mikroişlemciler Dersi 7 Segment Sayaç Raporu
;--------------------------------------------------------------------------------------------------------------------------
; Programın sonlandırılması alt programı
BITIR
GOTO BITIR ;bitire dön
END ;bitir;--------------------------------------------------------------------------------------------------------------------------Alt programları tek tek ele alarak kodları açıklayalım

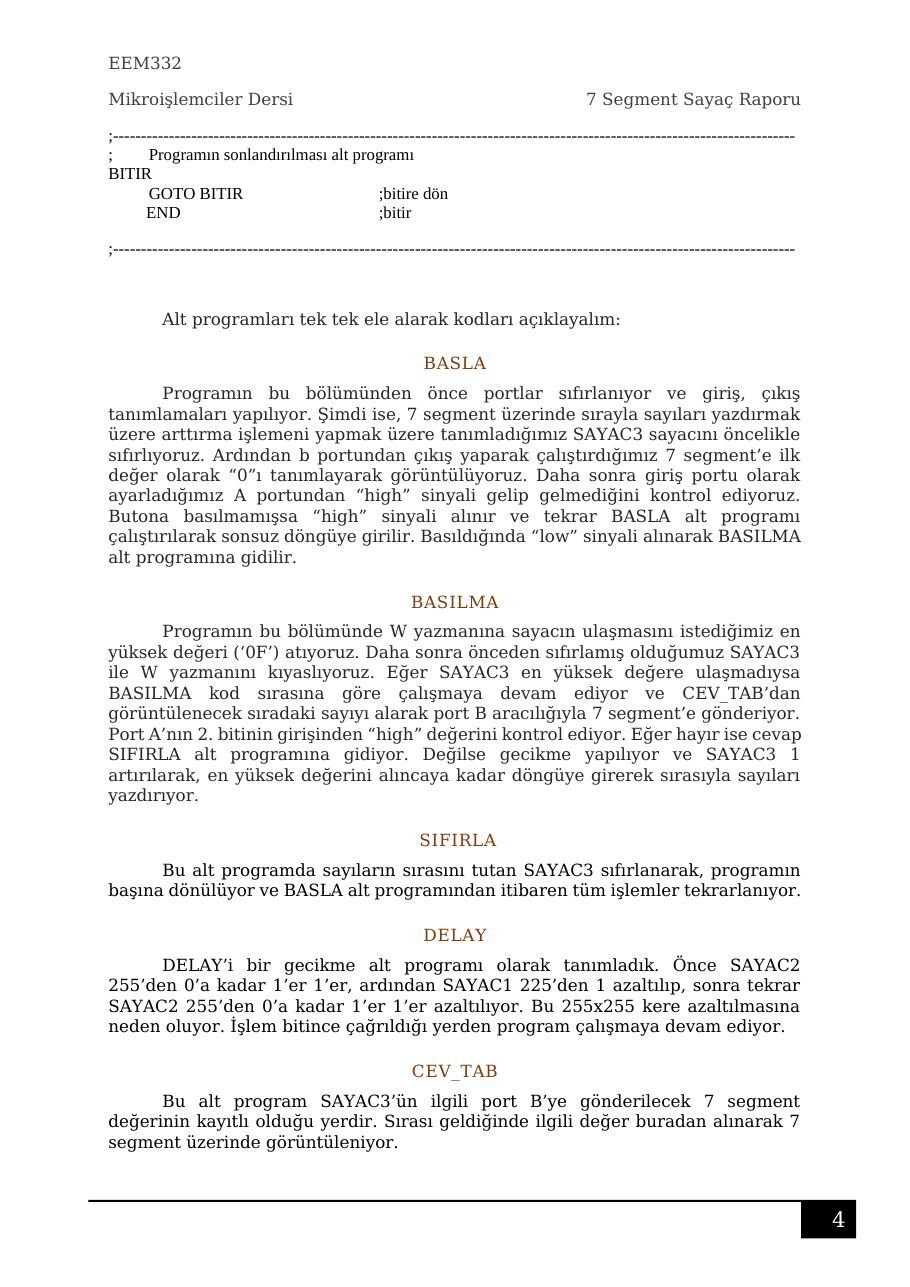

BASLA
Programın bu bölümünden önce portlar sıfırlanıyor ve giriş, çıkış tanımlamaları yapılıyor. Şimdi ise, 7 segment üzerinde sırayla sayıları yazdırmak üzere arttırma işlemeni yapmak üzere tanımladığımız SAYAC3 sayacını öncelikle sıfırlıyoruz. Ardından b portundan çıkış yaparak çalıştırdığımız 7 segment’e ilk değer olarak “0”ı tanımlayarak görüntülüyoruz. Daha sonra giriş portu olarak ayarladığımız A portundan “high” sinyali gelip gelmediğini kontrol ediyoruz. Butona basılmamışsa “high” sinyali alınır ve tekrar BASLA alt programı çalıştırılarak sonsuz döngüye girilir. Basıldığında “low” sinyali alınarak BASILMA alt programına gidilir.
BASILMA
Programın bu bölümünde W yazmanına sayacın ulaşmasını istediğimiz en yüksek değeri (‘0F’) atıyoruz. Daha sonra önceden sıfırlamış olduğumuz SAYAC3 ile W yazmanını kıyaslıyoruz. Eğer SAYAC3 en yüksek değere ulaşmadıysa BASILMA kod sırasına göre çalışmaya devam ediyor ve CEV_TAB’dan görüntülenecek sıradaki sayıyı alarak port B aracılığıyla 7 segment’e gönderiyor. Port A’nın 2. bitinin girişinden “high” değerini kontrol ediyor. Eğer hayır ise cevap SIFIRLA alt programına gidiyor. Değilse gecikme yapılıyor ve SAYAC3 1 artırılarak, en yüksek değerini alıncaya kadar döngüye girerek sırasıyla sayıları yazdırıyor.
SIFIRLA
Bu alt programda sayıların sırasını tutan SAYAC3 sıfırlanarak, programın başına dönülüyor ve BASLA alt programından itibaren tüm işlemler tekrarlanıyor.
DELAY
DELAY’i bir gecikme alt programı olarak tanımladık. Önce SAYAC2 255’den 0’a kadar 1’er 1’er, ardından SAYAC1 225’den 1 azaltılıp, sonra tekrar SAYAC2 255’den 0’a kadar 1’er 1’er azaltılıyor. Bu 255x255 kere azaltılmasına neden oluyor. İşlem bitince çağrıldığı yerden program çalışmaya devam ediyor.
CEV_TAB
Bu alt program SAYAC3’ün ilgili port B’ye gönderilecek 7 segment değerinin kayıtlı olduğu yerdir. Sırası geldiğinde ilgili değer buradan alınarak 7 segment üzerinde görüntüleniyor.
EEM332
Mikroişlemciler Dersi 7 Segment Sayaç Raporu
BITIR
Programın sonlandırıldığı alt programdır.

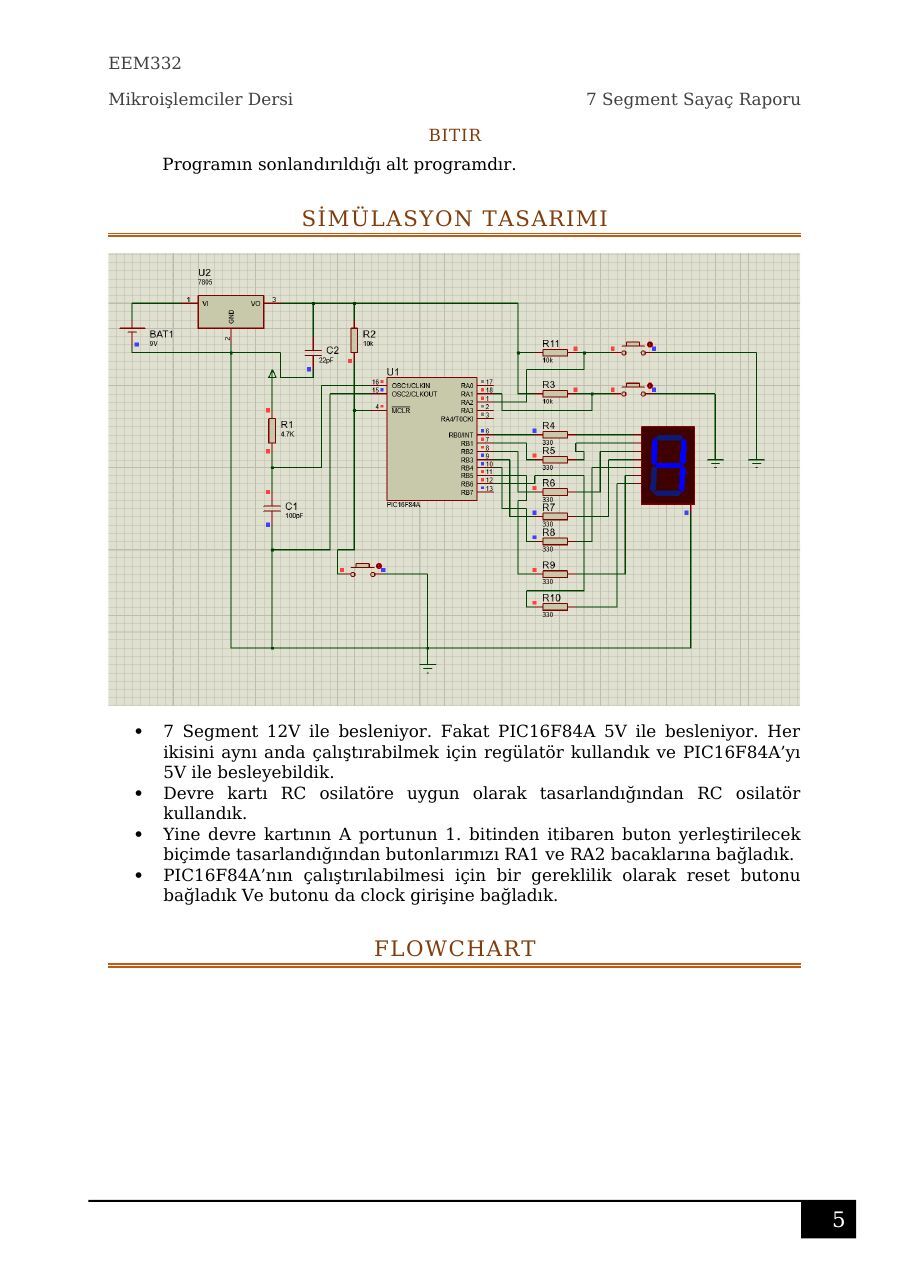

SİMÜLASYON TASARIMI
- 7 Segment 12V ile besleniyor. Fakat PIC16F84A 5V ile besleniyor. Her
ikisini aynı anda çalıştırabilmek için regülatör kullandık ve PIC16F84A’yı 5V ile besleyebildik.
- Devre kartı RC osilatöre uygun olarak tasarlandığından RC osilatör
kullandık.
- Yine devre kartının A portunun 1. bitinden itibaren buton yerleştirilecek
biçimde tasarlandığından butonlarımızı RA1 ve RA2 bacaklarına bağladık.
- PIC16F84A’nın çalıştırılabilmesi için bir gereklilik olarak reset butonu
bağladık Ve butonu da clock girişine bağladık.
FLOWCHART
7 segmentProje Raporu
BAŞKENT ÜNİVERSİTESİ
ELEKTRİK-ELEKTRONİK MÜHENDİSLİĞİ
BÖLÜMÜ
EEM 332~MİKROİŞLEMCİLER
PIC PROJESİ RAPORU
Proje Konusu
7 segment ışık oyunu -7 segment üzerinde sırasıyla a-b-g-d-e-c-f-g bağlantıları yakan
program.Kaynak Kod
LIST p=16F84A
INCLUDE "P16F84A.inc"__CONFIG _CP_OFF &_WDT_OFF &_PWRTE_ON &_RC_OSCORG 0X00S1 EQU H'21'
S2 EQU H'22'
S3 EQU H'23'
CNTR EQU H'24'BASLA
CLRF PORTB
CLRF CNTR
BSF STATUS,5
CLRF TRISB
BCF STATUS,5
SHOW
MOVLW B'00100000'
MOVWF PORTB
CALL DLYMOVLW B'00010000'
MOVWF PORTB
CALL DLYMOVLW B'10000000'
MOVWF PORTB
CALL DLYMOVLW B'00000001'
MOVWF PORTB
CALL DLYMOVLW B'00000010'
MOVWF PORTB
CALL DLYMOVLW B'00000100'
MOVWF PORTB
CALL DLYMOVLW B'10000000'
MOVWF PORTB
CALL DLYMOVLW B'01000000'
MOVWF PORTB
CALL DLYGOTO SHOWDLY
MOVLW D'5'MOVWF S1
L1
MOVLW D'250'
MOVWF S2
L2
MOVLW D'250'
MOVWF S3
L3
DECFSZ S3,F
GOTO L3
DECFSZ S2,F
GOTO L2
DECFSZ S1,F
GOTO L1
RETURN
ENDFlowchart (Akış Şeması)
BAŞLA
PIC 16F84A’yı Tanımla
PORTB ’yi Sil
LEDleri Yak
Gecikme
Gecikme
S1,S2 ve S3 ’e Gerekli Değerleri Ata
L1,L2 ve L3 Döngülerini, Değişkenleri 0 Olana Kadar İşle
Returnasd
LIST p=16F84A
INCLUDE "P16F84A.INC"
__CONFIG _CP_OFF & _WDT_OFF & _PWRTE_ON & _XT_OSC
ORG 0x00
CLRF PORTB ; B Portu çıkışının sıfırlanması
BSF STATUS,5
MOVLW 0x00
MOVWF TRISB
MOVLW 0x01
MOVWF TRISA
BCF STATUS,5
LEDcntrl:
BTFSS PORTA,0
GOTO TURN_ON
GOTO TURN_OFF
BCF PORTB,0
GOTO LEDcntrl
TURN_ON
MOVLW B'10101010'
MOVWF PORTB
GOTO LEDcntrl
TURN_OFF
MOVLW B'01010101'
MOVWF PORTB
GOTO LEDcntrl
Endprogram
LIST P=16F84
INCLUDE "P16F84.INC"
__config _CP_OFF&_WDT_OFF&_PWRTE_ON&_RC_OSC
SAYAC1 EQU h'0C'
SAYAC2 EQU h'0D'
SAYAC EQU h'OE'
CLRF PORTB
BSF STATUS,5
CLRF TRISB
MOVLW 0x11
MOVWF TRISA
BCF STATUS,5
MAIN
CLRF PORTB
CLRF TMR0
CLRWDT
BSF STATUS,5
MOVLW h'00'
MOVWF SAYAC
MOVF SAYAC, W
ANDLW B'00001111'
CALL CEV7SEG
MOVWF PORTB
INCF SAYAC, F
CALL GECIKME
GOTO DONGU
BCF STATUS,5
CLRF PORTB
CEV7SEG
ADDWF PLC,F
RETLW h'3F'
RETLW h'06'
RETLW h'5B'
RETLW h'4F'
RETLW h'66'
RETLW h'6D'
RETLW h'7D'
RETLW h'07'
RETLW h'7P'
GECIKME
MOVLW h'FF'
MOVWF SAYAC1
DONGU1
MOVLW h'FF'
MOVWF SAYAC2
DONGU2
DECFSZ SAYAC2, F
GOTO DONGU2
DECFSZ SAYAC1, F
GOTO DONGU1
RETURN
ENDLIST p=16F84A
LIST p=16F84A
INCLUDE "P16F84A.INC"
__CONFIG _CP_OFF & _WDT_OFF & _PWRTE_ON & _XT_OSC
ORG 0x00
SAYAC3 EQU H'0C'
SAYAC4 EQU H'0D'
SAYACY EQU H'0E'
SAYAC EQU H'0E'
CLRF PORTB
BSF STATUS,5
CLRF TRISB
BCF STATUS,5
BCF PORTB,0
BUTTONTEST1
BTFSS PORTA,1
GOTO BUTTONTEST2
GOTO DONGU1
BUTTONTEST2
BTFSS PORTA,2
GOTO BUTTONTEST1
GOTO DONGU2
DONGU1
MOVF SAYAC,W
ANDLW B'00001111'
CALL YUKARI
MOVWF PORTB
INCF SAYAC,F
CALL GECIKME
GOTO BUTTONTEST1
DONGU2
MOVF SAYACY,W
ANDLW B'00001111'
CALL ASAGI
MOVWF PORTB
INCF SAYACY,F
CALL GECIKME
GOTO BUTTONTEST1
ASAGI
ADDWF PCL,F
RETLW H'71'
RETLW H'79'
RETLW H'5E'
RETLW H'39'
RETLW H'7C'
RETLW H'77'
RETLW H'6F'
RETLW H'7F'
RETLW H'07'
RETLW H'7D'
RETLW H'6D'
RETLW H'66'
RETLW H'4F'
RETLW H'5B'
RETLW H'06'
RETLW H'3F'
GOTO BUTTONTEST1
YUKARI
ADDWF PCL,F
RETLW H'3F'
RETLW H'06'
RETLW H'5B'
RETLW H'4F'
RETLW H'66'
RETLW H'6D'
RETLW H'7D'
RETLW H'07'
RETLW H'7F'
RETLW H'6F'
RETLW H'77'
RETLW H'7C'
RETLW H'39'
RETLW H'5E'
RETLW H'79'
RETLW H'71'
GOTO BUTTONTEST1
GECIKME
MOVLW H'FF'
MOVWF SAYAC3
DONGU3
MOVLW H'FF'
MOVWF SAYAC4
DONGU4
DECFSZ SAYAC4,F
GOTO DONGU4
DECFSZ SAYAC3,F
GOTO DONGU3
RETURN
ENDcalisma-1064
LIST p=16F84A
INCLUDE "P16F84A.INC"
__CONFIG _CP_OFF & _WDT_OFF & _PWRTE_ON & _XT_OSC
ORG 0x00
MEM EQU h'0E'
SAYAC1 EQU H'0C'
SAYAC2 EQU H'0D'
SAYAC EQU H'0E'
CLRF PORTB
BSF STATUS,5
MOVWF TRISA
CLRF TRISB
BCF STATUS,5
BASLA
MOVLW H'00'
MOVWF SAYAC
BCF PORTB,0
BTNCNTRL
BTFSS PORTA,1
GOTO BTNCNTRL1
GOTO DONGUU
BTNCNTRL1
BTFSS PORTA,2
GOTO BTNCNTRL
GOTO DONGUU2
DONGUU
MOVF SAYAC,W
ANDLW B'00001111'
CALL YUKARI
MOVWF PORTB
INCF SAYAC,F
CALL GECIKME
GOTO DONGUU
YUKARI
ADDWF PCL,F
RETLW H'3F'
RETLW H'06'
RETLW H'5B'
RETLW H'4F'
RETLW H'66'
RETLW H'6D'
RETLW H'7D'
RETLW H'07'
RETLW H'7F'
RETLW H'6F'
RETLW H'77'
RETLW H'7C'
RETLW H'39'
RETLW H'5E'
RETLW H'79'
RETLW H'71'
GOTO BTNCNTRL
DONGUU2
MOVF SAYAC,W
ANDLW B'00001111'
CALL ASAGI
MOVWF PORTB
INCF SAYAC,F
CALL GECIKME
GOTO DONGUU2
ASAGI
ADDWF PCL,F
RETLW H'71'
RETLW H'79'
RETLW H'5E'
RETLW H'39'
RETLW H'7C'
RETLW H'77'
RETLW H'6F'
RETLW H'7F'
RETLW H'07'
RETLW H'7D'
RETLW H'6D'
RETLW H'66'
RETLW H'4F'
RETLW H'5B'
RETLW H'06'
RETLW H'3F'
GOTO BTNCNTRL
GECIKME
MOVLW H'FF'
MOVWF SAYAC1
DONGU1
MOVLW H'FF'
MOVWF SAYAC2
DONGU2
DECFSZ SAYAC2,F
GOTO DONGU2
DECFSZ SAYAC1,F
GOTO DONGU1
RETURN
ENDasagi
LIST p=16F84A
INCLUDE "P16F84A.INC"
__CONFIG _CP_OFF & _WDT_OFF & _PWRTE_ON & _XT_OSC
ORG 0x00
SAYAC3 EQU H'0C'
SAYAC4 EQU H'0D'
SAYACY EQU H'0E'
CLRF PORTB
BSF STATUS,5
CLRF TRISB
BCF STATUS,5
BUTTONTEST
BTFSS PORTA,2
GOTO BASLA
BCF PORTB,0
GOTO BUTTONTEST
BASLA
MOVLW H'00'
MOVWF SAYACY
DONGU
MOVF SAYACY,W
ANDLW B'00001111'
CALL ASAGI
MOVWF PORTB
INCF SAYACY,F
CALL GECIKME
GOTO DONGU
ASAGI
ADDWF PCL,F
RETLW H'71'
RETLW H'79'
RETLW H'5E'
RETLW H'39'
RETLW H'7C'
RETLW H'77'
RETLW H'6F'
RETLW H'7F'
RETLW H'07'
RETLW H'7D'
RETLW H'6D'
RETLW H'66'
RETLW H'4F'
RETLW H'5B'
RETLW H'06'
RETLW H'3F'
GECIKME
MOVLW H'FF'
MOVWF SAYAC3
DONGU3
MOVLW H'FF'
MOVWF SAYAC4
DONGU4
DECFSZ SAYAC4,F
GOTO DONGU4
DECFSZ SAYAC3,F
GOTO DONGU3
RETURN
ENDcalisma-1078
LIST p=16F84A
INCLUDE "P16F84A.INC"
__CONFIG _CP_OFF & _WDT_OFF & _PWRTE_ON & _RC_OSC
ORG 0x00
MEM EQU h'0E'
SAYAC1 EQU H'0C'
SAYAC2 EQU H'0D'
SAYAC EQU H'0E'
CLRF PORTB
BSF STATUS,5
MOVWF TRISA
CLRF TRISB
BCF STATUS,5
BASLA
MOVLW H'00'
MOVWF SAYAC
KONTROL:
BTFSC PORTA,1
GOTO ikinci
GOTO DONGU1
ikinci:
BTFSC PORTA,2
GOTO ucuncu
GOTO DONGU2
ucuncu:
BTFSC PORTA,4
GOTO KONTROL
GOTO DONGU3
DONGU1
MOVF SAYAC,W
ANDLW B'00001111'
CALL CEV7SEG
MOVWF PORTB
INCF SAYAC,F
CALL GECIKME
GOTO DONGU1
CEV7SEG
ADDWF PCL,F
RETLW H'01000001'
RETLW H'01101101'
RETLW H'01100111'
RETLW H'01001100'
RETLW H'01101111'
GOTO KONTROL
DONGU2
MOVF SAYAC,W
ANDLW B'00001111'
CALL CEV7SEG2
MOVWF PORTB
INCF SAYAC,F
CALL GECIKME
GOTO DONGU2
CEV7SEG2
ADDWF PCL,F
RETLW H'11111110'
RETLW H'00111101'
RETLW H'01001011'
RETLW H'01110111'
RETLW H'01111111'
GOTO KONTROL
DONGU3
MOVF SAYAC,W
ANDLW B'00001111'
CALL CEV7SEG3
MOVWF PORTB
INCF SAYAC,F
CALL GECIKME
GOTO DONGU3
CEV7SEG3
ADDWF PCL,F
RETLW H'11111110'
RETLW H'01000001'
RETLW H'00111101'
RETLW H'01101101'
RETLW H'01001011'
RETLW H'01100111'
RETLW H'01110111'
RETLW H'01001100'
RETLW H'01111111'
RETLW H'01101111'
GOTO KONTROL
GECIKME
MOVLW H'FF'
MOVWF SAYAC1
DONGU1
MOVLW H'FF'
MOVWF SAYAC2
DONGU2
DECFSZ SAYAC2,F
GOTO DONGU2
DECFSZ SAYAC1,F
GOTO DONGU1
RETURN
ENDcalisma-1079
LIST p=16F84A
INCLUDE "P16F84A.INC"
__CONFIG _CP_OFF & _WDT_OFF & _PWRTE_ON & _XT_OSC
ORG 0x00
MEM EQU h'0E'
SAYAC1 EQU H'0C'
SAYAC2 EQU H'0D'
SAYAC EQU H'0E'
CLRF PORTB
BSF STATUS,5
MOVWF TRISA
CLRF TRISB
BCF STATUS,5
BASLA
MOVLW H'00'
MOVWF SAYAC
LEDcntrl:
BTFSS PORTA,1
GOTO ikinci
GOTO DONGUU
ikinci:
BTFSS PORTA,2
GOTO ucuncu
GOTO DONGUU2
ucuncu:
BTFSS PORTA,4
GOTO LEDcntrl
GOTO DONGU
DONGU
MOVF SAYAC,W
ANDLW B'00001111'
CALL CEV7SEG
MOVWF PORTB
INCF SAYAC,F
CALL GECIKME
GOTO DONGU
CEV7SEG
ADDWF PCL,F
RETLW H'3F'
RETLW H'06'
RETLW H'5B'
RETLW H'4F'
RETLW H'66'
RETLW H'6D'
RETLW H'7D'
RETLW H'07'
RETLW H'7F'
RETLW H'6F'
RETLW H'77'
RETLW H'7C'
RETLW H'39'
RETLW H'5E'
RETLW H'79'
RETLW H'71'
GOTO LEDcntrl
DONGUU
MOVF SAYAC,W
ANDLW B'00001111'
CALL CEV7SEG2
MOVWF PORTB
INCF SAYAC,F
CALL GECIKME
GOTO DONGUU
CEV7SEG2
ADDWF PCL,F
RETLW H'06'
RETLW H'4F'
RETLW H'6D'
RETLW H'07'
RETLW H'6F'
RETLW H'7C'
RETLW H'5E'
RETLW H'71'
GOTO LEDcntrl
DONGUU2
MOVF SAYAC,W
ANDLW B'00001111'
CALL CEV7SEG3
MOVWF PORTB
INCF SAYAC,F
CALL GECIKME
GOTO DONGUU2
CEV7SEG3
ADDWF PCL,F
RETLW H'3F'
RETLW H'5B'
RETLW H'66'
RETLW H'7D'
RETLW H'7F'
RETLW H'77'
RETLW H'39'
RETLW H'79'
GOTO LEDcntrl
GECIKME
MOVLW H'FF'
MOVWF SAYAC1
DONGU1
MOVLW H'FF'
MOVWF SAYAC2
DONGU2
DECFSZ SAYAC2,F
GOTO DONGU2
DECFSZ SAYAC1,F
GOTO DONGU1
RETURN
ENDyukari
LIST p=16F84A
INCLUDE "P16F84A.INC"
__CONFIG _CP_OFF & _WDT_OFF & _PWRTE_ON & _XT_OSC
ORG 0x00
SAYAC1 EQU H'0C'
SAYAC2 EQU H'0D'
SAYAC EQU H'0E'
CLRF PORTB
BSF STATUS,5
CLRF TRISB
BCF STATUS,5
BUTTONTEST
BTFSS PORTA,1
GOTO BASLA
BCF PORTB,0
GOTO BUTTONTEST
BASLA
MOVLW H'00'
MOVWF SAYAC
DONGU
MOVF SAYAC,W
ANDLW B'00001111'
CALL YUKARI
MOVWF PORTB
INCF SAYAC,F
CALL GECIKME
GOTO DONGU
YUKARI
ADDWF PCL,F
RETLW H'3F'
RETLW H'06'
RETLW H'5B'
RETLW H'4F'
RETLW H'66'
RETLW H'6D'
RETLW H'7D'
RETLW H'07'
RETLW H'7F'
RETLW H'6F'
RETLW H'77'
RETLW H'7C'
RETLW H'39'
RETLW H'5E'
RETLW H'79'
RETLW H'71'
GECIKME
MOVLW H'FF'
MOVWF SAYAC1
DONGU1
MOVLW H'FF'
MOVWF SAYAC2
DONGU2
DECFSZ SAYAC2,F
GOTO DONGU2
DECFSZ SAYAC1,F
GOTO DONGU1
RETURN
ENDcode
LIST p=16F84A; Kullanılacak PIC'in tanımlanması
INCLUDE "P16F84A.INC"; Kullanılan PIC’teki yazmaç tanımlamaları bu dosyada saklanır.
;Böylece yazmaç değerlerinin teker teker tanımlanması gerekmez.
__CONFIG _CP_OFF &_WDT_OFF &_PWRTE_ON &_XT_OSC; Konfigürasyon bitlerinin ayarlanması
; Kod koruma yok & watch dog timer kapalı& power on reset açık & kristal osilatör
ORG 0x00; Programı 0x00'dan başlat
CLRF PORTB; PortB'ye bağlı pinleri sıfırla
BSF STATUS,5; Bank1'e geç
MOVLW 0x00; 00h değerini
MOVWF TRISB; TrisB yazmacına ata. B portunun tüm pinleri çıkış olarak atanmış olur.
MOVLW 0x01; 01 değerini
MOVWF TRISA; TrisB yazmacına ata. A portunun ilk pini (RA0) giriş olarak atanmış olur.
BCF STATUS,5; Bank0'a geç
LEDcntrl:
BTFSS PORTA,0; PortA'nın sıfırıncı bitinin (RA0 pini) 1 olup olmadığını kontrol et.
GOTO TURN_ON; 1 ise TURN_ON etiketli yere git.
BCF PORTB,0; RA0 pini 1 değilse PortB'nin 0. bitini (RB0 pini) 0 yap.
GOTO LEDcntrl; LEDcntrl etiketli yere git.
TURN_ON
BSF PORTB,0; PortB'nin 0. bitini (RB0 pini) 1 yap.
GOTO LEDcntrl; LEDcntrl etiketli yere git.
End; Programı bitir.devre
Proteus devre kaynağı indirme paketinde yer alır. Kişisel ad taşıyan dosya ve yol kayıtları anonimleştirilmiştir.
devre
Proteus devre kaynağı indirme paketinde yer alır. Kişisel ad taşıyan dosya ve yol kayıtları anonimleştirilmiştir.
calisma-1060
Proteus devre kaynağı indirme paketinde yer alır. Kişisel ad taşıyan dosya ve yol kayıtları anonimleştirilmiştir.
Seven Segment Display
Proteus devre kaynağı indirme paketinde yer alır. Kişisel ad taşıyan dosya ve yol kayıtları anonimleştirilmiştir.
prog1
Proteus devre kaynağı indirme paketinde yer alır. Kişisel ad taşıyan dosya ve yol kayıtları anonimleştirilmiştir.
son
Proteus devre kaynağı indirme paketinde yer alır. Kişisel ad taşıyan dosya ve yol kayıtları anonimleştirilmiştir.
Not: Sayaç raporunda “1 MHz gecikme zamanı” ifadesi geçmektedir; MHz frekans birimidir. Kodun yazılım gecikmesi, komut çevrimleri ve osilatör frekansına bağlıdır. Ayrıca BSF STATUS,5 bank 1’i, BCF STATUS,5 bank 0’ı seçer; kaynak yorumlarındaki BANK2 ifadeleri korunmuştur. Ayrı deneme kodunda PLC/PCL, h'OE'/h'0E' ve tanımsız DONGU etiketi gibi yazım sorunları da vardır. Kaynaklar çalıştırılmamıştır.
