EEM332 Mikroişlemciler: Butonlarla Ayarlanabilen PIC Zamanlayıcısı

EEM332 – Mikroişlemciler · 19.05.2008 · 18.10.2026

Bu yazı, Başkent Üniversitesi EEM332 Mikroişlemciler ders arşivindeki ilgili notları ve uygulamaları bir araya getiriyor (2008–2008). Üç butonla süreyi başlatma, değiştirme ve geri sayım; akış şeması ve assembly kodları. Bir arkadaşın hazırladığı çalışmalar ve ders belgeleri birlikte aktarılmış; öğrenci adları, numaraları ve grup bilgileri çıkarılmıştır. Belgelerin PDF arşiv kopyaları ve varsa kaynak kodları yazının sonunda ZIP olarak indirilebilir.

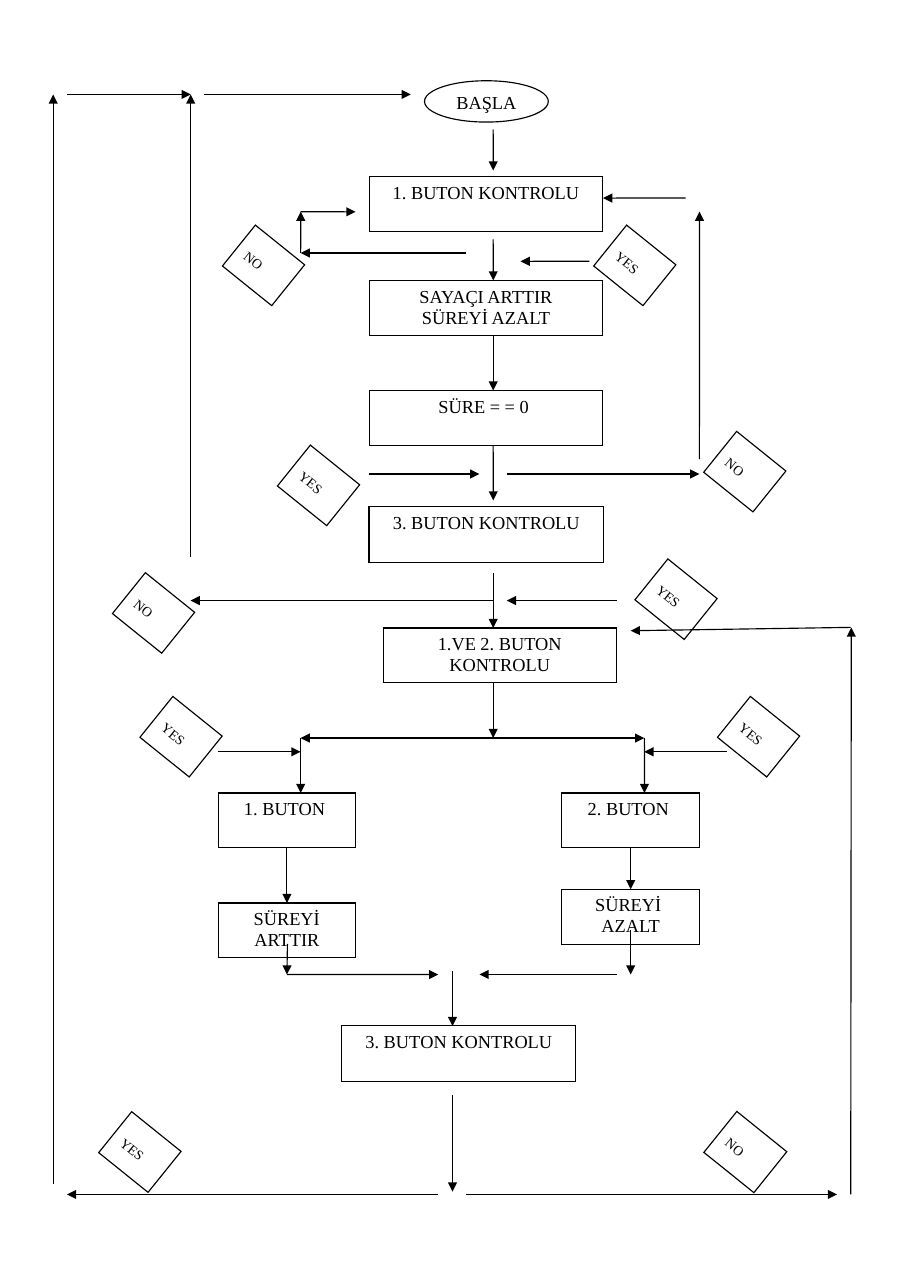

SS

BAŞLA

1. BUTON KONTROLU

NO YE

S

SAYAÇI ARTTIR

SÜREYİ AZALT

SÜRE = = 0

NO

YE

S

3. BUTON KONTROLU

YE

NO S

1.VE 2. BUTON

KONTROLU

YE YE

S S

1. BUTON 2. BUTON

SÜREYİ

SÜREYİ AZALT

ARTTIR

3. BUTON KONTROLU

YE NO

S

SS: sayfa 1, devre, tablo ve şekiller — SS, sayfa 1.

SS: sayfa 2, devre, tablo ve şekiller — SS, sayfa 2.

SS: sayfa 3, devre, tablo ve şekiller — SS, sayfa 3.

SS: sayfa 4, devre, tablo ve şekiller — SS, sayfa 4.

proje rapor 1

PROJE

Bu projede 3 adet butonum bulunmaktadır. 1 nolu butona basıldığında default olarak belirlediğimiz 4 saniye değeri azalmaya başlamakta ve sayaç ise 1 nolu butona basılma sayısını tutmaktadır. 4 saniye değerimiz bittiği zaman basılma sayısı seven segment de görülmektedir. 4 saniye default süreyi kendi isteğimizle değistirebilmekteyiz. 3 nolu butona bastığımızda seven segment de ayar çizgisi çıkmakta ve devremiz süre ayarına hazır hale gelmektedir. 1 ve 2 nolu butonlardan ise süre ayarını azaltıp, arttırabilmekteyiz. Bu işlemlerden sonra tekrar 3 nolu butona bastığımızda devre tekrar en başa dönmektedir.

KOD

LIST    p=16F84;
INCLUDE"P16F84.INC"
SAYAC1         EQU        H'0C'   ;Değişkenleri tanımladık
SAYAC2         EQU        H'0D'
HAFIZA         EQU        H'0E'
SANIYE         EQU        H'0F'   ;EQU deyimi bir hex adresi belirlenen
SURE           EQU        H'10'   ;etikete atar(s1,s2,s3…)

ORG H'00'
GOTO ILKDEGER                     ;Program ILKDEGER den başlıyor
ORG H'04'
GOTO INTP                         ;Interrupt geldiğinde INTP ye gider

ILKDEGER

CLRF    PORTB
BSF     STATUS,5                    ;PORTB output PORTA input yapıldı
CLRF    TRISB                       ;TRISB 0 oldu ve output oldu
MOVLW   H'FF'
MOVWF   TRISA                       ;TRISA 1 oldu ve giriş oldu
BCF     STATUS,5
CLRF    HAFIZA                      ;HAFIZA yı sıfırladık

MOVLW   H'04'                       ;SANİYE 4 olarak atandı
MOVWF   SANIYE                      ;Default saniye değeri
MOVLW   H'3D'
MOVWF   SURE                        ;SURE değeri 3D(61) olarak atandı

BASLA

BTFSC   PORTA,1                     ;PORTA nın 1.butonuna basılırsa
GOTO    BASLA                       ;devam et basılmassa BASLA ya git

BSF     STATUS,5          ;Pigde ayar yapmak için status 5 oldu(bank 1)
MOVLW   B'10010111'       ;256 ile carpmak için 111 oldu
MOVWF   OPTION_REG        ;Timer için ayar(256 cycle da timer 1 artar)
MOVLW   B'10100000'       ;İNTERRUPT ile ilgili

MOVWF   INTCON
BCF     STATUS,5
MOVLW   H'00'      ;TMR0 sıfırlandı (Timer)
MOVWF   TMR0        ;Timer 00 dan FF e sayacak
MOVFW   SANIYE      ;belirlediğimiz saniyeyi yazdırdık(default 4)
CALL     YAZDIR
MOVLW    h'00'     ;Ekran sıfırlandı
CALL     YAZDIR

KAYIT

BTFSC   PORTA,1
GOTO    KAYIT              ;butona basıldıysa devam et

INCF    HAFIZA             ;basıldıkça hafıza değeri arttı
MOVFW   HAFIZA             ;değer hafızaya atıldı
CALL     YAZDIR            ;değer yazdırıldı
GOTO     KAYIT             ;tekrar başa dönüldü
DONGU
BTFSC   PORTA,4            ;3. butona basılmayı kontrol ediyor
GOTO    DONGU              ;basılırsa devam ediyor ve çizgi
UYARI
MOVLW   H'40'              ;saniye ayarına geçti uyarısıdır
MOVWF   PORTB              ;ortada çizgi cıkıyor
CALL    GECIKME
BAK1
BTFSC   PORTA,1    ;1. butona basılıp basılmadığının kontrolü
GOTO    BAK2       ;1. butona basmaz isek BAK2 ye git
INCF    SANIYE     ;1. butona basarsak saniyeyi arttır
MOVFW   SANIYE
ANDLW   H'07'      ;Saniye 7 yi gemcesin diye and yaptık
MOVWF   SANIYE
CALL    YAZDIR
BAK2
BTFSC   PORTA,2    ; 2. butona basılıp basılmadığının kontrolü
GOTO    BAK3       ; 2. butona basmaz isek BAK2 ye git
DECF    SANIYE     ; 2. butona basarsak saniyeyi azalt
MOVFW   SANIYE
ANDLW   H'07'      ; Saniye 7 yi gemcesin diye and yaptık
MOVWF   SANIYE
CALL    YAZDIR
BAK3
BTFSC   PORTA,4    ; 3. butona basılıp basılmadığının kontrolü
GOTO    BAK1       ; 3. butona basmaz isek BAK1 e git

MOVLW   H'00'            ;W yi sıfırlarız
SUBWF   SANIYE,W         ;Saniyeden W yi cıkartırız
BTFSS   STATUS,2         ;İşlem sonucu sıfır ise statusun 2.biti
GOTO    SIFIR            ;0 oluyor işlem sıfır ise sıfır a git

GOTO    DONGU              ;işlem sıfır degilse donguye git
SIFIR
CLRF    HAFIZA
GOTO    BASLA        ; süre ayarı için olan döngüden çıkar
; ve tekrar başa döner
GECIKME
MOVLW   H'FF'        ;Gecikmeyi arttırmak için FF yaptık (256)
MOVWF   SAYAC1

DONGU1 ;Buton arklarını engellemek için

MOVLW    H'FF'
MOVWF    SAYAC2
DONGU2
DECFSZ SAYAC2,1
GOTO     DONGU2
DECFSZ SAYAC1,1
GOTO     DONGU1
RETURN
SEVENSEGMENT
ADDWF PCL,1             ;PCL<---W(H'05')        ;Seven Segment de gösterim
RETLW h'3f'              ; 0
RETLW h'06'              ; 1
RETLW h'5b'              ; 2
RETLW h'4f'              ; 3
RETLW h'66'              ; 4
RETLW h'6d'              ; 5
RETLW h'7d'              ; 6
RETLW h'07'              ; 7
RETLW h'7f'              ; 8
RETLW h'6f'              ; 9
INTP
BCF      INTCON,T0IF
DECFSZ SURE
RETFIE                   ;İnterrupt sağlanır
CALL     SURE_INDIR      ;Timer FF den 00 a gelmiş ise buraya gelinir
RETFIE                   ;Böylece Timerin sıfırlandığı anlaşılır
SURE_INDIR
MOVLW    H'3D'
MOVWF    SURE            ;Süre ‘3D’ hex değeri kadar dönüyor
DECFSZ SANIYE,1          ;0 değilse 1 azalt
RETURN
GOTO     DONGU
YAZDIR
ANDLW B'00001111'       ; Mod 16 yaptık çünkü seven segment 15 e
CALL    SEVENSEGMENT    ; kadar gösteriyor
MOVWF PORTB
CALL   GECIKME
RETURN

proje rapor 1: sayfa 4, devre, tablo ve şekiller — proje rapor 1, sayfa 4.

proje yeni 1

LIST    p=16F84;
INCLUDE"P16F84.INC"
SAYAC1         EQU        H'0C'   ;Değişkenleri tanımladık
SAYAC2         EQU        H'0D'
HAFIZA         EQU        H'0E'
SANIYE         EQU        H'0F'   ;EQU deyimi bir hex adresi belirlenen
SURE           EQU        H'10'   ;etikete atar(s1,s2,s3…)

ORG H'00'
GOTO ILKDEGER                      ;Program ILKDEGER den başlıyor
ORG H'04'
GOTO INTP                          ;Interrupt geldiğinde INTP ye gider

ILKDEGER

CLRF    PORTB
BSF     STATUS,5                     ;PORTB output PORTA input yapıldı
CLRF    TRISB                        ;TRISB 0 oldu ve output oldu
MOVLW   H'FF'
MOVWF   TRISA                        ;TRISA 1 oldu ve giriş oldu
BCF     STATUS,5
CLRF    HAFIZA                       ;HAFIZA yı sıfırladık

MOVLW   H'04'                        ;SANİYE 4 olarak atandı
MOVWF   SANIYE                       ;Default saniye değeri
MOVLW   H'3D'
MOVWF   SURE                         ;SURE değeri 3D(61) olarak atandı

BASLA

BTFSC   PORTA,1                      ;PORTA nın 1.butonuna basılırsa
GOTO    BASLA                        ;devam et basılmassa BASLA ya git

BSF     STATUS,5          ;Pigde ayar yapmak için status 5 oldu(bank 1)
MOVLW   B'10010111'       ;256 ile carpmak için 111 oldu
MOVWF   OPTION_REG        ;Timer için ayar(256 cycle da timer 1 artar)
MOVLW   B'10100000'       ;İNTERRUPT ile ilgili
MOVWF   INTCON
BCF     STATUS,5
MOVLW   H'00'             ;TMR0 sıfırlandı (Timer)
MOVWF   TMR0               ;Timer 00 dan FF e sayacak
MOVFW   SANIYE             ;belirlediğimiz saniyeyi yazdırdık(default 4)
CALL     YAZDIR
MOVLW    h'00'            ;Ekran sıfırlandı
CALL     YAZDIR

KAYIT

BTFSC   PORTA,1
GOTO    KAYIT                     ;butona basıldıysa devam et

INCF    HAFIZA            ;basıldıkça hafıza değeri arttı
MOVFW   HAFIZA            ;değer hafızaya atıldı
CALL     YAZDIR           ;değer yazdırıldı
GOTO     KAYIT            ;tekrar başa dönüldü

DONGU

BTFSC   PORTA,4           ;3. butona basılmayı kontrol ediyor
GOTO    DONGU             ;basılırsa devam ediyor ve çizgi
;4 saniye bitiminde buraya geliyor
UYARI
MOVLW   H'40'             ;saniye ayarına geçti uyarısıdır
MOVWF   PORTB             ;ortada çizgi cıkıyor
CALL    GECIKME

BAK1

BTFSC   PORTA,1    ;1. butona basılıp basılmadığının kontrolü
GOTO    BAK2       ;1. butona basmaz isek BAK2 ye git
INCF    SANIYE     ;1. butona basarsak saniyeyi arttır
MOVFW   SANIYE
ANDLW   H'07'      ;Saniye 7 yi gemcesin diye and yaptık
MOVWF   SANIYE
CALL    YAZDIR
BAK2
BTFSC   PORTA,2    ; 2. butona basılıp basılmadığının kontrolü
GOTO    BAK3       ; 2. butona basmaz isek BAK2 ye git
DECF    SANIYE     ; 2. butona basarsak saniyeyi azalt
MOVFW   SANIYE
ANDLW   H'07'      ; Saniye 7 yi gemcesin diye and yaptık
MOVWF   SANIYE
CALL    YAZDIR
BAK3
BTFSC   PORTA,4    ; 3. butona basılıp basılmadığının kontrolü
GOTO    BAK1       ; 3. butona basmaz isek BAK1 e git

MOVLW   H'00'           ;W yi sıfırlarız
SUBWF   SANIYE,W        ;Saniyeden W yi çıkartırız
BTFSS   STATUS,2        ;İşlem sonucu sıfır ise statusun 2.biti
GOTO    SIFIR           ;0 oluyor işlem sıfır ise sıfır a git
GOTO    DONGU           ;işlem sıfır değilse döngüye git

SIFIR

CLRF    HAFIZA
GOTO    BASLA      ; süre ayarı için olan döngüden çıkar
; ve tekrar başa döner

GECIKME

MOVLW    H'FF'            ;Gecikmeyi arttırmak için FF yaptık (256)
MOVWF    SAYAC1

DONGU1 ;Buton arklarını engellemek için

MOVLW      H'FF'
MOVWF      SAYAC2
DONGU2
DECFSZ     SAYAC2,1
GOTO       DONGU2
DECFSZ     SAYAC1,1
GOTO       DONGU1
RETURN
SEVENSEGMENT

ADDWF    PCL,1              ;PCL<---W(H'05')       ;Seven Segment de gösterim
RETLW    h'3f'               ; 0
RETLW    h'06'               ; 1
RETLW    h'5b'               ; 2
RETLW    h'4f'               ; 3
RETLW    h'66'               ; 4
RETLW    h'6d'               ; 5
RETLW    h'7d'               ; 6
RETLW    h'07'               ; 7
RETLW    h'7f'               ; 8
RETLW    h'6f'               ; 9

INTP

BCF    INTCON,T0IF
DECFSZ SURE
RETFIE                    ;İnterrupt sağlanır
CALL   SURE_INDIR         ;Timer FF den 00 a gelmiş ise buraya gelinir
RETFIE                    ;Böylece Timerin sıfırlandığı anlaşılır

SURE_INDIR

MOVLW      H'3D'
MOVWF      SURE             ;Süre ‘3D’ hex değeri kadar dönüyor
DECFSZ     SANIYE,1         ;0 değilse 1 azalt
RETURN
GOTO       DONGU

YAZDIR

ANDLW    B'00001111'      ; Mod 16 yaptık çünkü seven segment 15 e
CALL     SEVENSEGMENT     ; kadar gösteriyor
MOVWF   PORTB
CALL    GECIKME
RETURN

proje yeni

INCF    HAFIZA            ;basıldıkça hafıza değeri arttı
MOVFW   HAFIZA            ;değer hafızaya atıldı
CALL     YAZDIR           ;değer yazdırıldı
GOTO     KAYIT            ;tekrar başa dönüldü

DONGU

BTFSC   PORTA,4            ;3. butona basılmayı kontrol ediyor
GOTO    DONGU              ;basılırsa devam ediyor ve çizgi
;4 saniye bitiminde buraya geliyor
UYARI
MOVLW   H'40'             ;saniye ayarına geçti uyarısıdır
MOVWF   PORTB             ;ortada çizgi cıkıyor
CALL    GECIKME

BAK1

BTFSC   PORTA,1    ;1. butona basılıp basılmadığının kontrolü
GOTO    BAK2       ;1. butona basmaz isek BAK2 ye git
INCF    SANIYE     ;1. butona basarsak saniyeyi arttır
MOVFW   SANIYE
ANDLW   H'07'      ;Saniye 7 yi gemcesin diye and yaptık
MOVWF   SANIYE
CALL    YAZDIR
BAK2
BTFSC   PORTA,2    ; 2. butona basılıp basılmadığının kontrolü
GOTO    BAK3       ; 2. butona basmaz isek BAK2 ye git
DECF    SANIYE     ; 2. butona basarsak saniyeyi azalt
MOVFW   SANIYE
ANDLW   H'07'      ; Saniye 7 yi gemcesin diye and yaptık
MOVWF   SANIYE
CALL    YAZDIR
BAK3
BTFSC   PORTA,3    ; 3. butona basılıp basılmadığının kontrolü
GOTO    BAK1       ; 3. butona basmaz isek BAK1 e git

GOTO    BASLA      ; süre ayarı için olan döngüden çıkar
; ve tekrar başa döner
GECIKME
MOVLW     H'FF'      ;Gecikmeyi arttırmak için FF yaptık (256)
MOVWF     SAYAC1

DONGU1 ;Buton arklarını engellemek için

MOVLW     H'FF'
MOVWF     SAYAC2
DONGU2
DECFSZ    SAYAC2,1
GOTO      DONGU2
DECFSZ    SAYAC1,1
GOTO      DONGU1
RETURN

SEVENSEGMENT

ADDWF    PCL,1             ;PCL<---W(H'05')       ;Seven Segment de gösterim
RETLW    h'3f'              ; 0
RETLW    h'06'              ; 1
RETLW    h'5b'              ; 2
RETLW    h'4f'              ; 3
RETLW    h'66'              ; 4
RETLW    h'6d'              ; 5
RETLW    h'7d'              ; 6
RETLW    h'07'              ; 7
RETLW    h'7f'              ; 8
RETLW    h'6f'              ; 9

INTP

BCF    INTCON,T0IF
DECFSZ SURE
RETFIE                    ;İnterrupt sağlanır
CALL   SURE_INDIR         ;Timer FF den 00 a gelmiş ise buraya gelinir
RETFIE                    ;Böylece Timerin sıfırlandığı anlaşılır

SURE_INDIR

MOVLW      H'3D'
MOVWF      SURE            ;Süre ‘3D’ hex değeri kadar dönüyor
DECFSZ     SANIYE,1        ;0 değilse 1 azalt
RETURN
GOTO       DONGU

YAZDIR

ANDLW    B'00001111'     ; Mod 16 yaptık çünkü seven segment 15 e
CALL     SEVENSEGMENT    ; kadar gösteriyor
MOVWF   PORTB
CALL    GECIKME
RETURN

proje

LIST    p=16F84;
INCLUDE"P16F84.INC"
SAYAC1         EQU          H'0C'   ;DEĞİŞKENLER BELİRTİLEN
SAYAC2         EQU          H'0D'   ;ADRESLERDE TANIMLANIYOR
HAFIZA         EQU          H'0E'
SANIYE         EQU          H'0F'
SURE           EQU          H'10'

ORG H'00'
GOTO ILKDEGER                        ;PROGRAM ILKDEGERDEN BASLAR
ORG H'04'                            ;INTERRUPT GELDIGINDE INTP
GOTO INTP                            ;BOLUMUNE DALLANIR

ILKDEGER

CLRF      PORTB
BSF       STATUS,5          ;PORTB OUTPUT PORTA INPUT YAPILDI
CLRF      TRISB
MOVLW     H'FF'
MOVWF     TRISA             ;KLASİK İŞLEMLER HER PROGRAMDA
YAPILIR
BCF       STATUS,5
CLRF      HAFIZA

MOVLW   H'05'             ;SANIYE DEĞİŞKENİNİN DEGERİ 05
MOVWF   SANIYE            ;DEFAULT SANİYE DEGERİ

MOVLW   H'0B'
MOVWF   SURE              ;SURE DEĞİŞKENİNİN DEĞERİ   0B

BASLA

BTFSC   PORTA,4           ;PORTANIN 4.BUTONUNA BASILIRSA
TIME
GOTO    BASLA             ;BOLUMUNE GEÇER YOKSA SUREKLİ
KONTROL
EDER

TIME

BSF     STATUS,5
MOVLW   B'10010110'
MOVWF   OPTION_REG        ;INTERREUPT İÇİN KLASİK İŞLEMLER
MOVLW   B'10100000'
MOVWF   INTCON
BCF     STATUS,5
MOVLW   H'00'             ;TMR0 SIFIRLANDI
MOVWF   TMR0
MOVFW   SANIYE            ;belirlediğimiz saniye yazdırıldı
CALL     YAZDIR
movlw    h'00'             ;EKRAN SIFIRLANDI

CALL    YAZDIR
KAYIT
BTFSC   PORTA,1
GOTO    KAYIT        ;butona kaçkez basıldıgını bulmak
için
INCF    HAFIZA       ;basıldıkça hafıza değeri artar
MOVFW   HAFIZA
CALL     YAZDIR      ;ve yazdırılır
GOTO     KAYIT

DONGU MOVLW H'20' ;SANİYE BİTTİ UYARİSİ VERİR

MOVWF   PORTB
BTFSC   PORTA,4
GOTO    DONGU
UYAR
MOVLW   H'80'       ;SANİYE AYARİNA GECTİ UYARİ CİZGİSİ
MOVWF   PORTB
CALL    GECIKME

BAK1

BTFSC    PORTA,1
GOTO     BAK2         ;BAK1 1.BUTONA BASILIRSA SANİYE
DEGERİNİ
ARTTIRIR
INCF     SANIYE
MOVFW    SANIYE
ANDLW    H'07'
MOVWF    SANIYE
CALL     YAZDIR

BAK2

BTFSC    PORTA,2
GOTO     BAK3
DECF     SANIYE
MOVFW    SANIYE      ;BAK2 2.BUTONA BASILIRSA SANİYE
DEĞERİNİ
AZALTIR
ANDLW    H'07'
MOVWF    SANIYE
CALL     YAZDIR

BAK3

BTFSC   PORTA,4
GOTO    BAK1
MOVLW   H'00'      ;4.BUTONA BASILDI MI DİYE BAKAR.TEKRAR
BASA
DÖNER
SUBWF   SANIYE,W   ;AYNI İŞLEMLERİ YAPMAK İÇİN

BTFSS   STATUS,2
GOTO    SIFIR
GOTO    DONGU

SIFIR

CLRF    HAFIZA
GOTO    BASLA

GECIKME

MOVLW   H'AA'
MOVWF   SAYAC1             ;BUTON ARCLARINI ÖNLEMEK VE LEDLERİN
YANIP

DONGU1 ;SÖNMESİNİ GÖRMEK İÇİN BÖYLE BİR

GECİKME

MOVLW     H'AA'              ;DÖNGÜSÜ TASARLADIK..AA VERİNCE YETERLİ
MOVWF     SAYAC2             ;GECIKME SAĞLANDI
DONGU2
DECFSZ    SAYAC2,1
GOTO      DONGU2
DECFSZ    SAYAC1,1
GOTO      DONGU1
RETURN

SEVENSEGMENT

ADDWF PCL,1             ;PCL<---W(H'05')
RETLW h'3f'
RETLW h'06'
RETLW h'5b'
RETLW h'4f'
RETLW h'66'
RETLW h'6d'                        ;SEVENSEGMENNTE YAZDIRMAK İÇİN GEREKLİ
STANDART
RETLW h'7d'                        ;SATIRLAR..RETLWW İÇERİSİNE DEĞER

ATARAK GERİ DÖNDERİR

RETLW h'07'
RETLW h'7f'
RETLW h'6f'
RETLW h'77'
RETLW h'7c'
RETLW h'39'
RETLW h'5e'
RETLW h'79'
RETLW h'71'
RETLW h'80'

INTP

BCF     INTCON,T0IF

DECFSZ SURE
RETFIE                  ;İNTERUPT SAĞLANIR
CALL   SURE_INDIR
RETFIE

SURE_INDIR

MOVLW     H'0B'
MOVWF     SURE
DECFSZ    SANIYE,1
RETURN
GOTO      DONGU

YAZDIR

ANDLW    B'00001111'
CALL     SEVENSEGMENT      ;SEVENSEGMENTTE GÖSTERMEK İÇİN
MOVWF    PORTB
CALL     GECIKME
RETURN
