Problem 1: İki CMOS inverter arasında yayılım gecikmesi

CMOS inverter 1'in çıkışı CMOS inverter 2'nin girişine bağlı. İki inverter için ortak değerler:

• µ_N = 500 cm²/Vs, µ_P = 250 cm²/Vs, V_T(N) = −V_T(P) = 1 V
• t_ox = 10 nm (oksit kalınlığı), k_ox = 4 (oksit dielektrik sabiti), V_DD = 5 V
• L_I = 20 µm (bağlantı uzunluğu), W_I = 1 µm (bağlantı genişliği), ε₀ = 8,85 × 10⁻¹² F/m

İnverter 1'in girişi uzun süre 0'da kaldıktan sonra anında 1'e geçiyor; inverter 1 çıkışındaki yayılım gecikmesini bulunuz.

Çözüm: t_p = 0,69τ, τ = R_N(C_DBN1 + C_DBP1 + C_GBN2 + C_GBP2 + C_I).

• R_N = 0,75V_DD/I_DSAT1 = 0,75V_DD / [(W_N1/2L_N1) µ_n C_ox (V_GS − V_T)²] = 0,75(5) / [(6/(2·2))(500×10⁻⁴)(4 × 8,85×10⁻¹²/10×10⁻⁹)(5 − 1)²] = 883 Ω
• C_GBN2 = C_ox W_N2 L_N2 = 56 fF, C_GBP2 = C_ox W_P2 L_P2 = 112 fF, C_I = C_ox W_I L_I = 70 fF
• t_p = 0,69 × 883 × (56 + 112 + 70 + 50 + 50) × 10⁻¹⁵ = 206 ps

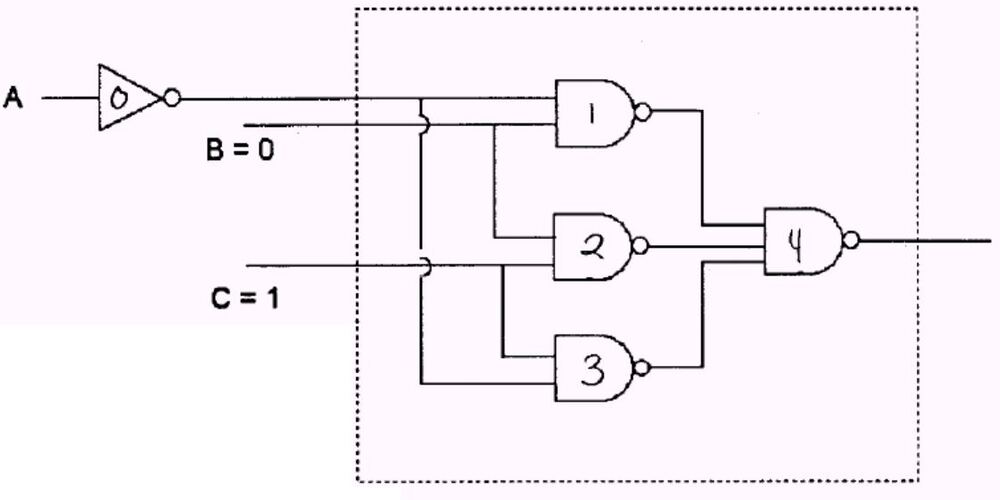

Problem 2: NAND-NAND toplayıcıda gecikme

3 bitlik toplayıcının en anlamlı basamak işlevinin girişlerinden birine bir inverter bağlanıyor; diğer girişler sabitken (B = 0, C = 1) inverter girişi A alçaktan yükseğe geçtiğinde girişten inverter çıkışına kadar yayılım gecikmesini bulunuz. Tüm geçitler için C_DB(P) = C_DB(N) = 50 fF, C_GB(P) = 50 fF, C_GB(N) = 75 fF, geçit başına C_I = 100 fF, R_N = 3 kΩ, R_P = 2 kΩ.

Çözüm: İnverterin gecikmesini yalnız doğrudan bağlı 1 ve 3 numaralı geçitler etkiler. Geçit 1'e bir, geçit 3'e bir bağlantı: her biri için iki gate sığası (C_GBN ve C_GBP) ve iki bağlantı sığası C_I kullanılır.

• t_p = 0,69 R_N (C_DBN0 + C_DBP0 + C_GBN1 + C_GBP1 + C_GBN3 + C_GBP3 + 2C_I)
• = 0,69 × 3000 × (50 + 50 + 75 + 50 + 75 + 50 + 2 × 100) × 10⁻¹⁵ = 1,14 ns

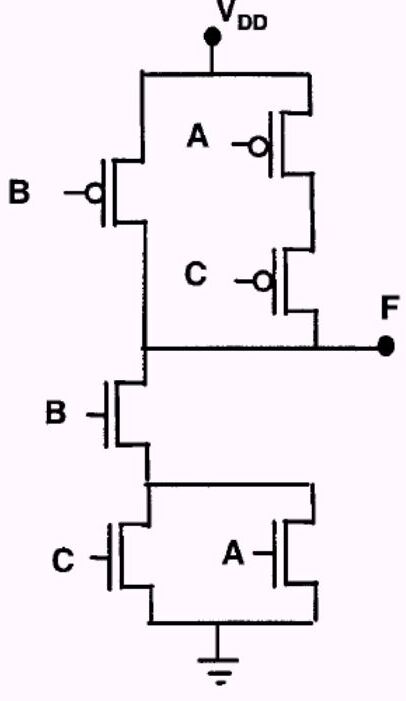

Problem 3: Devre bir mantık işlemi yapıyor mu?

Aşağıdaki devrenin bir mantık işlemi yapıp yapmadığını belirleyiniz; yapıyorsa Boole işlevini veriniz, yapmıyorsa geçersiz çıkış veren bir giriş kümesi bulunuz. (Tüm PMOS'ların source'u üstte, tüm NMOS'ların source'u altta.)

Çözüm:

• PMOS yarısından: B iletirse ya da (A iletir ve C iletirse) F = V_DD ⇒ F = B′ + A′C′
• NMOS yarısından: B iletir ve (A iletir ya da C iletirse) F = 0 ⇒ F′ = B(A + C)
• İkisi De Morgan yasasıyla uyuşur; devre bir mantık devresidir: F = B′ + A′C′.

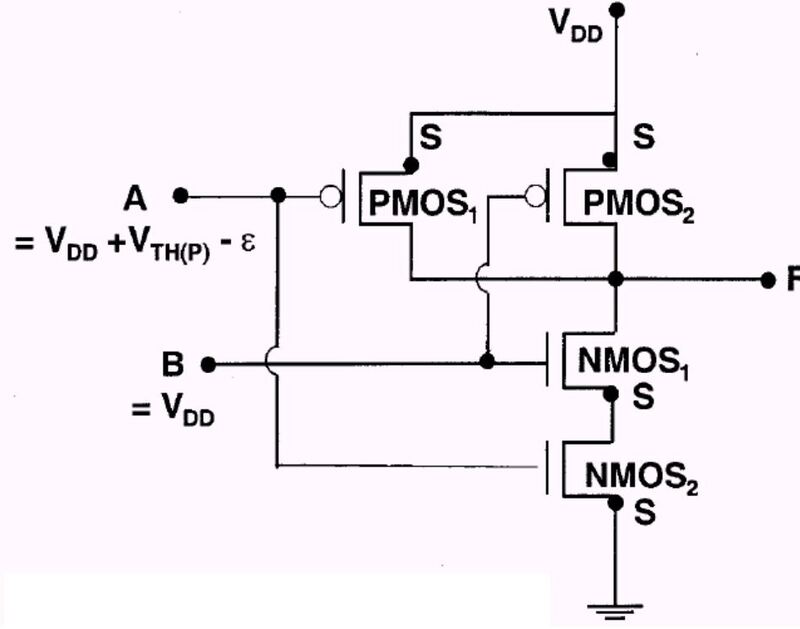

Problem 4: Transistörlerin çalışma bölgeleri

Aşağıdaki CMOS mantık devresinde her transistörün en olası çalışma bölgesini belirleyiniz. ε çok küçük pozitif bir sayı, V_DD her iki V_TH'den genlikçe çok büyük; A = V_DD + V_TH(P) − ε, B = V_DD.

Çözüm:

• PMOS₂ kesimde (V_GSP2 = V_DD − V_DD = 0 V).
• PMOS₁ zar zor iletimde (V_GSP1 = V_DD + V_THP − ε − V_DD = V_THP − ε); PMOS₁, NMOS₁ ve NMOS₂'nin paylaştığı I_D küçüktür.
• NMOS₂ için V_GSN2 = V_DD + V_THP − ε küçük değil ve pozitif (V_DD, V_THP ve ε'dan çok büyük); NMOS₂ tam iletimde ve I_D küçük ⇒ NMOS₂ triyot; dolayısıyla V_DSN2 küçük.
• V_GSN1 = V_DD − V_DSN2 de küçük değil; NMOS₁ tam iletimde, I_D küçük ⇒ NMOS₁ triyot; V_DSN1 de küçük.
• V_DD = V_DSN1 + V_DSN2 − V_DSP1 (iki küçük terim) ⇒ V_DSP1 büyük genlikli ve negatif; V_GSP1 küçük genlikli negatif, V_DSP1 büyük genlikli negatif ⇒ PMOS₁ doyumda.

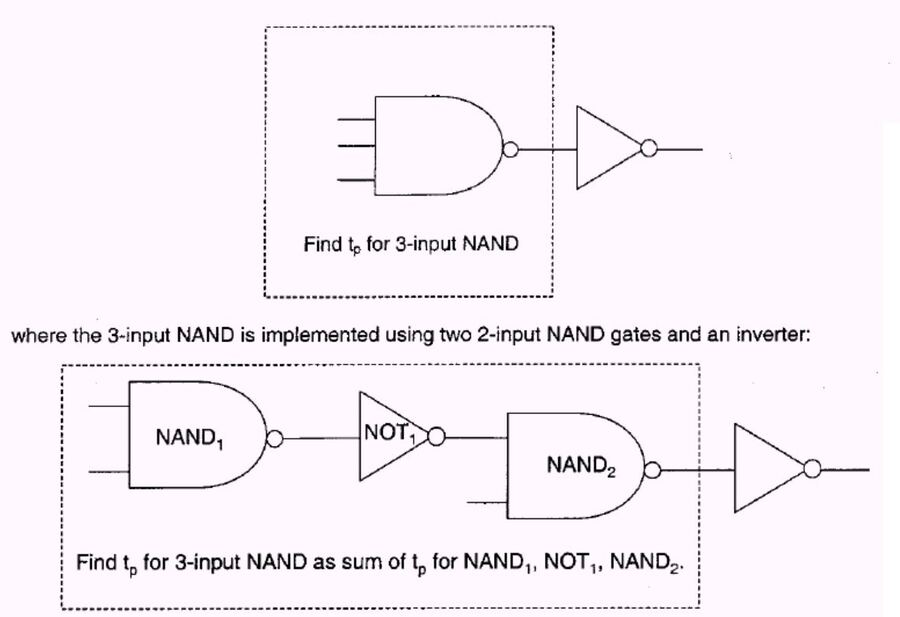

Problem 5: 3 girişli NAND'ın gecikmesi

İnverter yüklü 3 girişli NAND, iki 2 girişli NAND ve bir inverterle gerçekleştiriliyor; 3 girişli NAND'ın t_p'sini içindeki geçitlerin (NAND₁, NOT₁, NAND₂) en kötü durum gecikmelerinin toplamı olarak bulunuz. R_N = 1 kΩ, R_P = 2 kΩ, transistör başına C_G = 10 fF; bağlantı sığası ihmal.

Çözüm:

• NAND₁: en kötü direnç 2R_N ya da R_P (eşit); yük inverter, C_out = 2C_G ⇒ t_p = 0,69 R_P (2C_G) = 27,6 ps; NAND₂ için de aynı.
• NOT₁: en kötü direnç R_P; çıkış NAND'ın bir girişine (4 transistörün 2'sine) gider, C_out = 2C_G ⇒ t_p = 27,6 ps.
• Toplam: 3 × 27,6 ps = 82,8 ps.

Problem 6: Daha hızlı 3 girişli NAND

Yalnız NMOS ve PMOS transistörlerle (ve besleme) Problem 5'tekinden daha kısa en kötü durum gecikmeli bir 3 girişli NAND tasarlayınız; transistör özellikleri aynı, çıkışta tek inverter yükü var.

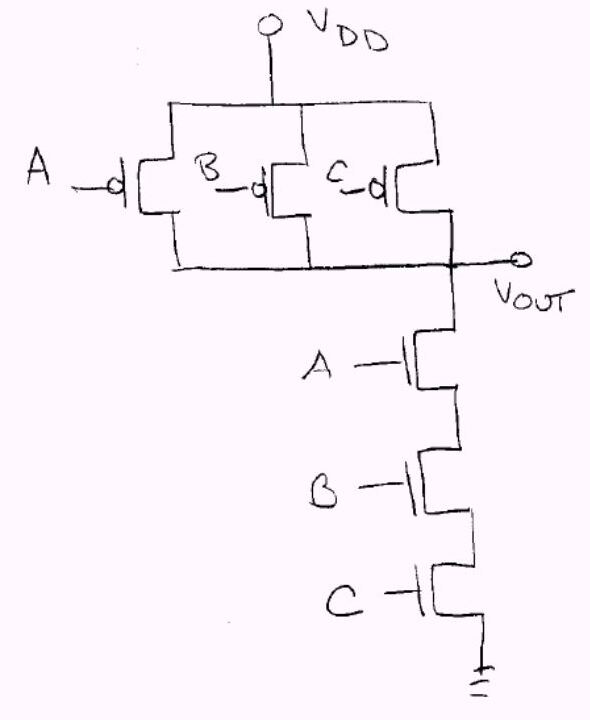

Çözüm: Tek kademeli statik CMOS NAND3: en kötü direnç 3R_N (pull-down); inverter yükünde C_out = 2C_G ⇒ t_p = 0,69(3R_N)(2C_G) = 41,4 ps, yani Problem 5 çözümünün yarısı.

Problem 7: Geçiş transistörlü devreler ve enerji

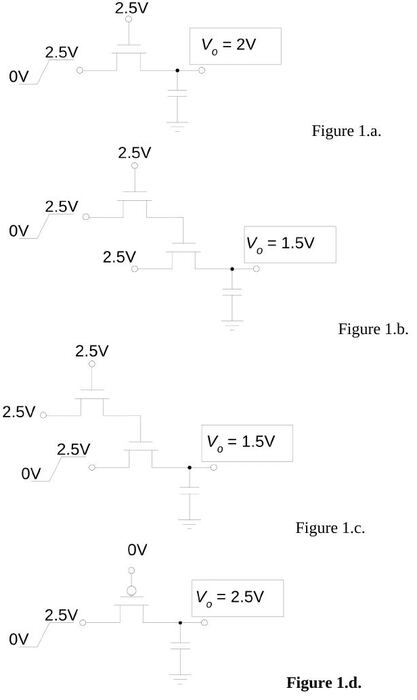

a) (4p) Şekil 1.a–1.d'deki devrelerde girişe alçaktan yükseğe geçiş uygulandığında V_o'nun son değerini bulunuz. V_TN = |V_TP| = 0,5 V; sığaç başlangıçta boş; eşik altı iletim ve body effect ihmal.

Yanıtlar: Şekil 1.a V_o = 2 V, Şekil 1.b V_o = 1,5 V, Şekil 1.c V_o = 1,5 V, Şekil 1.d V_o = 2,5 V.

b) (2p) Çıkış son değerine ulaşınca girişe 2,5 V → 0 basamağı uygulanıyor; Şekil 1.c'deki transistörlerde geçiş sırasında harcanan enerji (sembolik):

• E_dis = ½C(V − 2V_T)², E₁→₀ = ½C(V − 2V_T)²

c) (6p) Şekil 1.d için ilk 0→1 geçişinde transistörde harcanan enerji; ardından çıkış son değerine ulaşınca 2,5 V → 0, sonra ikinci 0 → 2,5 V basamağı uygulanıyor; ilk 1→0 ve ikinci 0→1 geçişlerinde transistörde harcanan enerjiler:

• İlk E₀→₁ = ½CV²
• İlk E₁→₀ = ½C(V² − V_T²)
• İkinci E₀→₁ = ½C(V − V_T)²
